Zaawansowane strategie chłodzenia i smarowania narzędzi CNC
We współczesnej produkcji rozwiązania narzędziowe CNC odgrywają kluczową rolę w osiąganiu wysokiej dokładności, jakości powierzchni i trwałości narzędzi. Ważny jest wybór odpowiedniego układu chłodzenia i smarowania. Niezależnie od tego, czy prowadzą Państwo szybkie frezowanie, toczenie, wiercenie czy szlifowanie, prawidłowo zaprojektowany układ chłodzenia i smarowania ma kluczowe znaczenie dla utrzymania wydajności i ograniczenia kosztów. Odpowiednio zaprojektowany układ chłodzenia i smarowania może zwiększyć Państwa produktywność i chronić inwestycję w precyzyjne narzędzia CNC.

Dlaczego chłodziwo i smarowanie mają znaczenie w obróbce CNC
Obróbkę CNC charakteryzują wysokie temperatury i tarcie na krawędzi skrawającej. Jeśli nie stosuje się układu chłodzenia, dojdzie do następujących problemów:
-
Szybkie zużycie narzędzi skrawających
-
Słaba jakość powierzchni
-
Niedokładność
-
Nieefektywne usuwanie wiórów
-
Wysokie koszty produkcji
Układ chłodzenia pomaga nie tylko kontrolować temperaturę, ale także usuwać wióry z krawędzi skrawającej i zapobiegać powstawaniu narostu na narzędziach skrawających CNC.
Dla firm, które zainwestowały w precyzyjne narzędzia CNC, układ chłodzenia nie jest luksusem, lecz koniecznością.
Metody chłodzenia i smarowania w rozwiązaniach narzędziowych CNC
Metody chłodzenia i smarowania są podstawowymi elementami wysokowydajnych narzędzi CNC. Mają bezpośredni wpływ na trwałość narzędzia, jakość powierzchni i dokładność obróbki. Wybór odpowiedniej techniki pozwala kontrolować ilość wytwarzanego ciepła, ograniczać tarcie i optymalizować usuwanie wiórów w precyzyjnej obróbce. Poniżej przedstawiono najczęściej stosowane techniki chłodzenia i smarowania w środowiskach obróbki CNC.

1. Chłodzenie zalewowe: tradycyjny standard

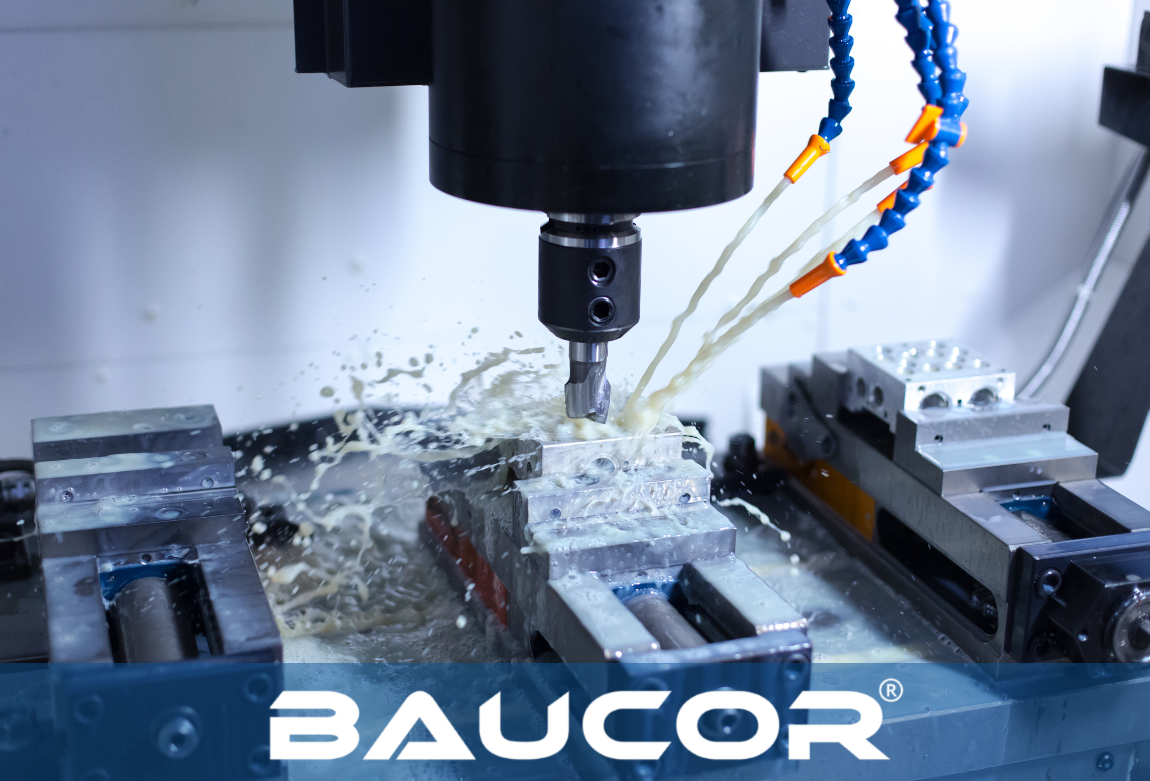

Chłodzenie zalewowe jest zdecydowanie najpopularniejszą metodą chłodzenia w obrabiarkach CNC. Konieczne jest ciągłe doprowadzanie chłodziwa do strefy obróbki.
Zalety chłodzenia zalewowego:
-
Wysoka intensywność chłodzenia
-
Dobre odprowadzanie wiórów
-
Ekonomiczne w większości operacji obróbki
-
Kompatybilne z większością narzędzi skrawających CNC
Idealne do:
-
Obróbki ogólnego przeznaczenia
-
Obróbki stali i aluminium
-
Produkcji seryjnej części
W niektórych miejscach, na przykład przy chłodzeniu głębokich kieszeni, chłodzenie zalewowe nie jest najlepszą metodą ze względu na nieefektywne wykorzystanie i zużycie chłodziwa. W takich przypadkach zaawansowane rozwiązania narzędziowe CNC oferują lepsze opcje układów chłodzenia.
2. Doprowadzanie chłodziwa przez narzędzie
Wewnętrzne układy chłodzenia doprowadzające chłodziwo kanałami wewnętrznymi narzędzi skrawających.
Chłodzenie przez narzędzie ma następujące zalety:
-
Bezpośrednie chłodzenie krawędzi skrawającej
-
Lepsze usuwanie wiórów przy wierceniu bardzo głębokich otworów
-
Mniejsze odkształcenia termiczne
-
Dłuższa trwałość narzędzia
Firmy stosujące zaawansowaną technologię precyzyjnych narzędzi CNC przekonują się, że doprowadzanie chłodziwa przez narzędzie zwiększa prędkości i posuwy obrabiarek CNC oraz poprawia jakość gotowych części bez uszkadzania narzędzi.

3. Smarowanie minimalnymi ilościami (MQL)
Smarowanie minimalnymi ilościami (MQL) wykorzystuje drobną mgłę olejową transportowaną sprężonym powietrzem, co znacznie oszczędza zasoby cieczy.
Główne zalety:
-
Przyjazne dla środowiska
-
Niższe koszty chłodziwa
-
Czystsze środowisko pracy
-
Mniejsze potrzeby w zakresie utylizacji
Idealne zastosowania:
-
Obróbka aluminium
-
Lekkie frezowanie
-
Procesy, w których smarowanie jest ważniejsze niż chłodzenie
Metoda MQL zyskuje akceptację w rozwiązaniach narzędziowych CNC, zwłaszcza wśród firm poszukujących ekologicznych metod produkcji.
4. Chłodzenie kriogeniczne
Obróbka kriogeniczna polega na zastosowaniu bardzo niskich temperatur, na przykład ciekłego azotu lub CO2, do chłodzenia podczas obróbki.
Zalety obróbki kriogenicznej:
-
Znacznie mniejsze zużycie narzędzi
-
Lepsza jakość powierzchni
-
Brak zanieczyszczenia cieczą
-
Zalecana do twardszych materiałów, takich jak tytan czy Inconel
Chociaż chłodzenie kriogeniczne jest procesem bardziej specjalistycznym, to najnowszy postęp w rozwiązaniach narzędziowych CNC.
Dobór chłodziwa do obróbki CNC
Wybór odpowiedniego chłodziwa jest równie ważny jak wybór układu jego doprowadzania. Przy podejmowaniu decyzji o doborze chłodziwa do obróbki CNC należy wziąć pod uwagę następujące kwestie:

1. Obrabiany materiał
-
Aluminium: Wymaga odpowiedniego smarowania, aby zapobiec powstawaniu narostu
-
Stal nierdzewna:Musi skutecznie odprowadzać ciepło
-
Tytan: Wymaga zaawansowanych technik chłodzenia
2. Rodzaj operacji
-
Szybkie frezowanie: Należy stosować chłodzenie przez narzędzie lub chłodziwo pod wysokim ciśnieniem.
-
Wiercenie głębokie: Należy stosować wewnętrzne doprowadzanie chłodziwa.
-
Przejścia wykańczające: Należy stosować stałe zarządzanie temperaturą.
3. Zgodność z powłoką narzędzia
Narzędzia skrawające stosowane we współczesnych maszynach CNC są często pokrywane materiałami takimi jak TiAlN lub powłoki diamentopodobne. Mieszanka chłodziwa nie powinna szkodzić powłokom.
4. Czynniki środowiskowe i regulacyjne
Niektóre branże wymagają chłodziw o niskim stopniu mgły lub biodegradowalnych, aby spełnić przepisy bezpieczeństwa pracy.
Narzędzia na zamówienie dla maksymalnej wydajności
Jednym z najskuteczniejszych sposobów optymalizacji układów chłodzenia i smarowania jest stworzenie narzędzi zaprojektowanych specjalnie do Państwa projektu.
Baucor umożliwia klientom korzystanie ze specjalnych formularzy, dzięki którym mogą wspólnie opracować własne precyzyjne narzędzia CNC dostosowane do wymagań konkretnego projektu.
Dlaczego narzędzia CNC na zamówienie są ważne:
-
Zoptymalizowane wewnętrzne kanały chłodziwa
-
Niestandardowe geometrie do konkretnych zastosowań
-
Lepsze usuwanie wiórów
-
Wyższa precyzja i dokładność
-
Krótsze czasy cyklu
Zamiast dopasowywać swoje projekty do narzędzi standardowych, klienci mogą przesłać wymagania projektowe za pomocą formularzy Baucor i wspólnie opracować w pełni dopasowane precyzyjne narzędzia CNC.
Podsumowanie
Wybór odpowiedniego procesu chłodzenia i smarowania ma ogromne znaczenie dla uzyskania maksymalnych korzyści z narzędzi skrawających CNC. Zarówno chłodzenie zalewowe, jak i kriogeniczne mają swoje zalety, zależnie od Państwa potrzeb.
Przełom następuje jednak wtedy, gdy technologia chłodziwa i konstrukcja narzędzia są rozwijane równocześnie. Dzięki elastycznym formularzom Baucor klienci mogą opracować własny formularz projektu narzędzia CNC wyłącznie z myślą o swoich potrzebach obróbkowych. Ma to kluczowe znaczenie dla osiągnięcia możliwie najlepszych rezultatów nawet w najtrudniejszych zastosowaniach.
Łącząc inteligentny dobór chłodziwa do obróbki CNC, zaawansowane precyzyjne narzędzia CNC i rozwiązania na zamówienie, producenci mogą osiągnąć wyższą produktywność, niższe koszty i niezrównaną precyzję obróbki.
