Gładsze połączenia na jaskółczy ogon CNC z frezem na jaskółczy ogon z promieniem szyjki

DZIĘKI PRECYZYJNIE SZLIFOWANYM OSTRZOM I WYTRZYMAŁEJ KONSTRUKCJI,

OBCINAK DO JASKÓŁCZYCH OGONÓW Z PROMIENIEM SZYJKI Z PEWNOŚCIĄ STANIE SIĘ TWOIM ULUBIONYM NARZĘDZIEM DO TWORZENIA PIĘKNYCH, TRWAŁYCH POŁĄCZEŃ.

Co to jest obcinak do jaskółczego ogona - z promieniem szyjki? Jak to działa?

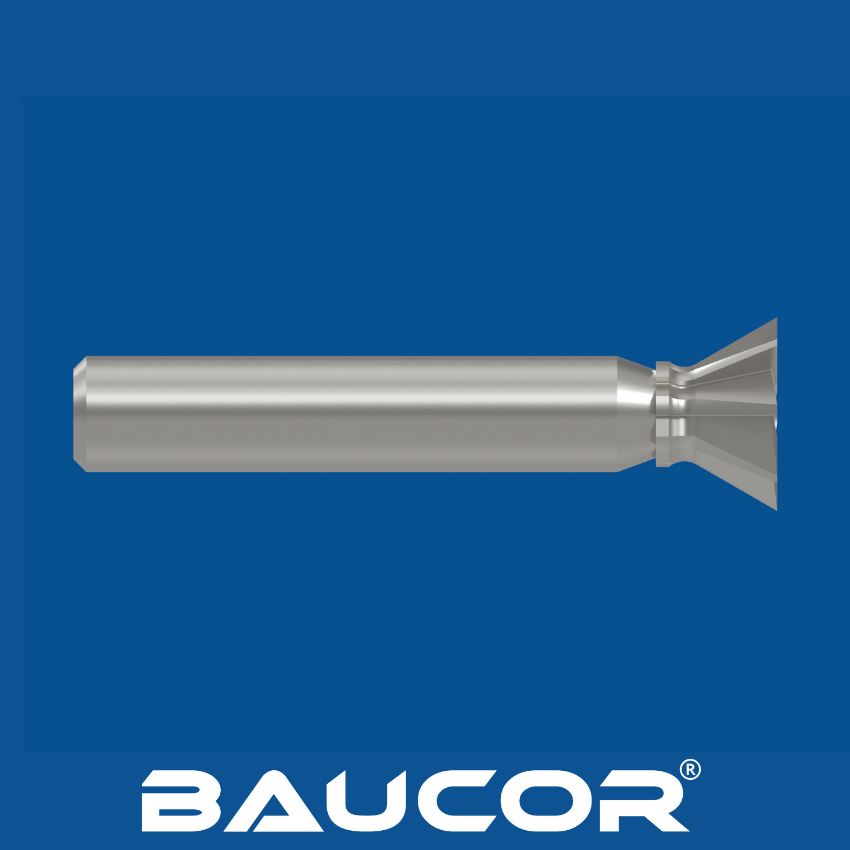

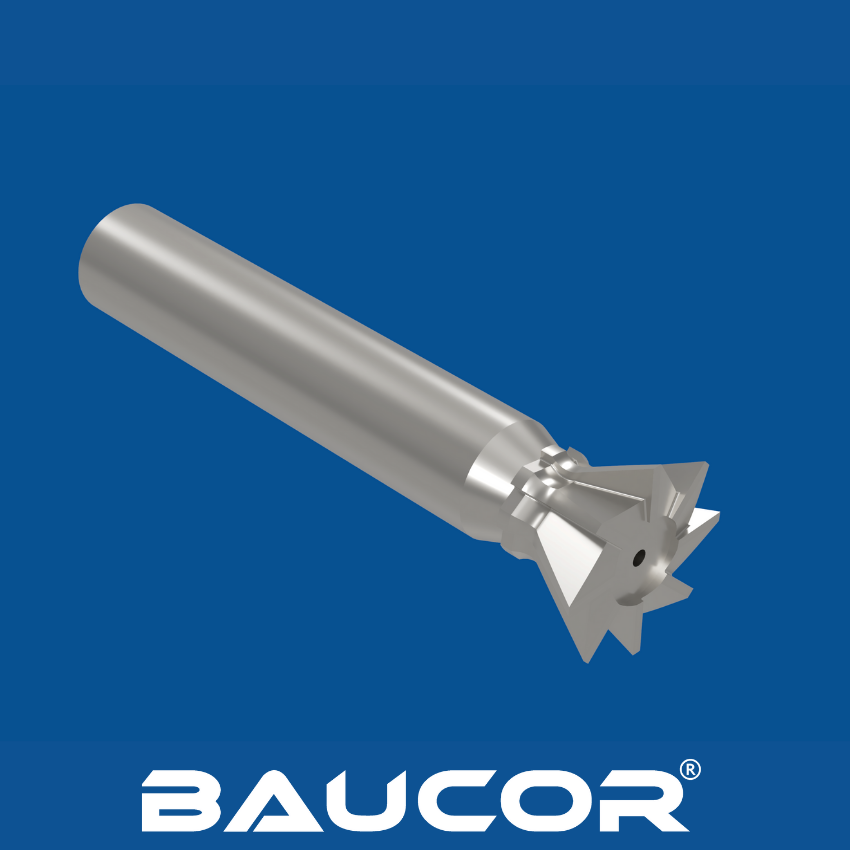

Obcinak do jaskółczego ogona z promieniem szyjki to wyspecjalizowana odmiana standardowego obcinaka do jaskółczego ogona, która oferuje wyraźne korzyści w niektórych zastosowaniach.

Co to jest frez do jaskółczego ogona z promieniem szyjki?

  • Zmodyfikowany profil: Podobnie jak standardowy obcinak do jaskółczego ogona, ma on zwężający się kąt, aby stworzyć charakterystyczny kształt połączenia jaskółczy ogon. Kluczowa różnica polega jednak na strefie przejściowej między trzpieniem a częścią tnącą.
  • Promień szyjki: Zamiast ostrego narożnika, frez posiada gładki, zaokrąglony promień w tym punkcie przejściowym.

Jak to działa?

Obcinak do jaskółczego ogona z promieniem szyjki działa podobnie do standardowego obcinaka do jaskółczego ogona:

  • Kątowa ścieżka cięcia: Frez jest wprowadzany do przedmiotu obrabianego pod kątem odpowiadającym jego stożkowi.
  • Tworzenie szczeliny w kształcie jaskółczego ogona: Gdy frez usuwa materiał, tworzy charakterystyczny kształt jaskółczego ogona, w tym szerszą podstawę i węższą górę.

Zwiększona wytrzymałość (przewaga promienia szyjki): Zaokrąglony promień szyjki bardziej równomiernie rozkłada naprężenia podczas cięcia. Zmniejsza to prawdopodobieństwo złamania frezu w tym potencjalnie słabym punkcie, zwłaszcza podczas obróbki twardszych materiałów.

Typowe zastosowania frezów typu jaskółczy ogon z promieniem szyjki
  • Twardsze materiały: Podczas wycinania połączeń typu jaskółczy ogon w twardszych materiałach, takich jak stal lub stopy o wysokiej wytrzymałości, promień szyjki zapewnia większą trwałość i mniejsze ryzyko złamania narzędzia.

  • Ciężka obróbka: W przypadku zastosowań z agresywnymi parametrami skrawania lub wysokimi prędkościami usuwania materiału, konstrukcja z promieniem szyjki zapewnia dodatkową wytrzymałość potrzebną do wytrzymania zwiększonych sił.
  • Wymagające połączenia: Tam, gdzie połączenie będzie poddawane znacznym obciążeniom lub wibracjom, promień szyjki tworzy bardziej wytrzymały, mniej podatny na pęknięcia frez do jaskółczego ogona.

Doświadczenie Baucor w zakresie frezów do jaskółczego ogona z promieniem szyjki

Baucor produkuje te specjalistyczne frezy z precyzją, aby zapewnić zarówno dokładny kąt jaskółczego ogona, jak i idealnie uformowany promień szyjki.

Oferujemy:

  • Dostosowanie: Możemy stworzyć frezy o różnych rozmiarach promienia szyjki w zależności od wymagań wytrzymałościowych i zastosowania.
  • Wybór materiału: Pomożemy Ci wybrać idealny materiał (HSS lub węglik spiekany) dopasowany do twardości materiału, z którym pracujesz.
  • Wysokowydajne powłoki: Możemy zastosować powłoki, które dodatkowo poprawią wydajność i żywotność narzędzia.

Podsumowanie

Obcinak do jaskółczego ogona z promieniem szyjki jest cennym narzędziem, gdy najważniejsza jest wytrzymałość i trwałość. Pozwala na bardziej agresywne cięcie i zmniejsza ryzyko złamania narzędzia w wymagających zastosowaniach. Baucor jest Twoim partnerem w zrozumieniu korzyści i zapewnieniu odpowiedniego frezu do jaskółczego ogona z promieniem szyjki dla Twoich konkretnych potrzeb.

POBIERZ OFERTĘ

Jak produkowane są frezy do jaskółczego ogona z promieniem szyjki?

Produkcja frezów typu jaskółczy ogon z promieniem szyjki wymaga połączenia precyzyjnego szlifowania, doboru materiałów i rygorystycznej kontroli jakości. Oto zestawienie kluczowych kroków:

1. Wybór surowca

  • Punkt wyjścia: Podobnie jak w przypadku innych frezów do jaskółczego ogona, proces rozpoczyna się od wyboru pręta ze stali szybkotnącej (HSS) lub pręta z węglików spiekanych. Średnica pręta określa całkowity rozmiar frezu.
  • Materiał: Węglik spiekany oferuje doskonałą odporność na zużycie, dzięki czemu idealnie nadaje się do frezów o promieniu szyjki stosowanych do twardszych materiałów lub w środowiskach o wysokiej produkcji.

2. Wstępne kształtowanie:

  • Szlifowanie CNC: Specjalistyczne szlifierki CNC są wykorzystywane do tworzenia wstępnego kształtu frezu. Rowki są szlifowane w pręcie w celu utworzenia krawędzi tnących, a chwyt jest starannie kształtowany.

3. Kształtowanie kąta jaskółczego ogona i promienia szyjki

  • Precyzja ma znaczenie: Jest to najbardziej krytyczny etap. Unikalny stożkowy profil jaskółczego ogona i gładki promień szyjki są formowane przy użyciu precyzyjnych ściernic CNC, często na maszynach wieloosiowych.
  • Ścisłe tolerancje: Zapewnienie dokładnych kątów i nieskazitelnego promienia szyjki o prawidłowych wymiarach jest absolutnie kluczowe zarówno dla dokładności połączenia, jak i wytrzymałości frezu.

4. Wykończenie i powlekanie

  • Uszlachetnianie powierzchni: Frezy mogą być poddawane polerowaniu w celu poprawy wykończenia powierzchni, minimalizując tarcie i zapewniając optymalną wydajność cięcia.
  • Zwiększenie wydajności: Wysokowydajne powłoki, takie jak TiN, TiAlN lub AlTiN, mogą być stosowane w celu wydłużenia żywotności narzędzia i odporności na zużycie.

5. Kontrola jakości

  • Rygorystyczna kontrola: Frezy typu jaskółczy ogon z promieniem szyjki przechodzą rygorystyczny proces kontroli. Pozwala to zweryfikować, czy wymiary, kąty i promień szyjki mieszczą się w określonych tolerancjach.
  • Gwarancja wydajności: Kontrole jakości zapewniają optymalną wydajność cięcia i minimalizują ryzyko pęknięcia podczas wymagającego użytkowania.

Zaangażowanie firmy Baucor w jakość

  • Zaawansowany sprzęt: Baucor wykorzystuje najnowocześniejsze szlifierki CNC zdolne do tworzenia skomplikowanych geometrii i płynnych przejść wymaganych dla frezów o promieniu szyjki w kształcie jaskółczego ogona.
  • Doświadczenie w zakresie materiałów: Starannie dobieramy optymalne gatunki węglików spiekanych lub stali HSS, aby zrównoważyć wytrzymałość i odporność na zużycie dla danego zastosowania.

Rygorystyczne standardy: Baucor utrzymuje ścisłe procedury kontroli jakości, aby zagwarantować, że każdy frez spełnia nasze rygorystyczne standardy precyzji i niezawodności.

W jakich rozmiarach Baucor produkuje frezy do jaskółczego ogona - z promieniem szyjki?

Chociaż Baucor jest w stanie wyprodukować niestandardowe frezy do jaskółczych ogonów z promieniem szyjki w różnych rozmiarach, poniżej znajduje się ogólny przegląd standardowych zakresów rozmiarów, których można się spodziewać:

Średnica trzpienia

  • Metryczne: Najpopularniejsze metryczne rozmiary trzpienia to 6 mm, 8 mm, 10 mm i 12 mm.
  • Imperialne: Frezy typu jaskółczy ogon o średnicach trzpienia 1/4", 1/2" i 5/8" są powszechnie dostępne.

Średnica frezu

  • Kąt jaskółczego ogona: Średnica frezu jest częściowo określona przez kąt jaskółczego ogona. Na przykład, frez o kącie 60 stopni będzie miał mniejszą średnicę niż frez o kącie 45 stopni z tym samym rozmiarem trzpienia.
  • Zakres: Średnice frezów wynoszą zazwyczaj od około 1/2" do 1 1/2" lub więcej w przypadku frezów standardowych.

Kąt jaskółczego ogona

  • Najczęściej stosowane kąty: Najczęściej stosowane kąty jaskółczego ogona to 45 stopni, 55 stopni i 60 stopni.

Promień szyjki

  • Różnice: Wielkość promienia szyjki będzie się różnić w zależności od ogólnych wymiarów frezu i pożądanej charakterystyki wytrzymałościowej. Mniejsze promienie szyjki zapewniają mniejszą wytrzymałość niż większe.
  • Dostosowanie: Baucor może wyprodukować frezy do jaskółczego ogona o niestandardowych rozmiarach promienia szyjki w oparciu o konkretne wymagania wytrzymałościowe.

Długość zasięgu

  • Głębokość cięcia: Długość wysięgu (długość części tnącej) określa maksymalną głębokość cięcia, jaką można uzyskać za pomocą frezu.
  • Różnice: Długości wysięgu będą się różnić w zależności od konkretnego projektu frezu i producenta.

Baucor może produkować frezy trzpieniowe do różnorodnych zastosowań, od frezowania ogólnego po tworzenie skomplikowanych profili i złożonych kształtów 3D.

Frezy trzpieniowe są dostępne w różnych typach, takich jak frezy trzpieniowe kwadratowe do tworzenia ostrych narożników, frezy trzpieniowe kuliste do gładkiego konturowania i frezy trzpieniowe zgrubne do szybkiego usuwania materiału. Odpowiednie do materiałów, w tym metali, tworzyw sztucznych i kompozytów, Baucor może produkować frezy trzpieniowe w wysoce wyspecjalizowanych rozmiarach i konfiguracjach dostosowanych do konkretnych wymagań. Prosimy o kontakt w celu uzyskania szczegółowych informacji na temat wymiarów i opcji dostosowywania, aby idealnie dopasować się do potrzeb frezowania.

Z jakich materiałów wykonany jest frez do jaskółczego ogona - z promieniem szyjki?

Frezy do jaskółczego ogona z promieniem szyjki są produkowane z podobnej gamy materiałów, co standardowe frezy do jaskółczego ogona. Oto szczegółowe zestawienie najpopularniejszych i niektórych specjalistycznych opcji:

Popularne materiały

  • Stal szybkotnąca (HSS): Stale te oferują równowagę między przystępną ceną, wytrzymałością i odpornością na zużycie. Istnieją różne gatunki stali HSS, w tym niektóre powszechnie stosowane do frezów do jaskółczego ogona:
  • M2: HSS ogólnego zastosowania o dobrej odporności na zużycie.
  • M42: Zawiera kobalt zwiększający twardość na gorąco, idealny do cięcia twardszych materiałów.
  • Solid Carbide: Znacznie twardszy i bardziej odporny na zużycie niż HSS. Węglik spiekany radzi sobie z wyższymi prędkościami skrawania, wymagającymi materiałami i zapewnia dłuższą żywotność narzędzia. Jest to preferowany materiał do produkcji wielkoseryjnej, ciężkiej obróbki skrawaniem lub pracy z bardzo twardym drewnem lub metalami.

Mniej popularne (specjalistyczne) materiały

  • Stale proszkowe (PM): Te zaawansowane stale oferują odporność na zużycie gdzieś pomiędzy HSS a węglikiem spiekanym. Mogą one być opłacalnym rozwiązaniem pośrednim dla określonych zastosowań frezów typu jaskółczy ogon, zwłaszcza tych wymagających większej wytrzymałości niż podstawowa stal HSS.

Powłoki: Wzrost wydajności

Niezależnie od materiału bazowego, frezy do jaskółczego ogona z promieniem szyjki często otrzymują powłoki zwiększające wydajność:

  • TiN (azotek tytanu): Powłoka znana z twardości i odporności na zużycie, zwiększająca trwałość narzędzia.
  • TiAlN (azotek tytanowo-glinowy): Ta powłoka oferuje lepszą odporność na zużycie, odporność na ciepło i odporność na utlenianie w porównaniu do TiN. To świetny wybór do wymagających zastosowań i dłuższej żywotności narzędzia.
  • AlTiN (azotek glinowo-tytanowy): Podobna do TiAlN, oferująca wyjątkową odporność na zużycie i ciepło.

Wycinaki do lizaków

Frezy Lollipop, znane również jako frezy z podcięciem lub frezy kuliste z szyjką, są specjalistycznymi narzędziami tnącymi używanymi do różnych zadań obróbczych.

Frezy walcowo-czołowe

Frezy walcowo-czołowe kuliste to frezy walcowo-czołowe z zaokrągloną końcówką (końcówką kulistą) i zmniejszoną średnicą lub odciążonym chwytem, zaprojektowane w celu zapewnienia prześwitu do obróbki skomplikowanych powierzchni, głębokich wgłębień i złożonych kształtów przy jednoczesnym zminimalizowaniu zakłóceń narzędzia.

Jakie powłoki poprawiają jakość cięcia Dovetail Cutter - with Neck Radius?

Typowe powłoki

  • TiN (azotek tytanu): Klasyczna powłoka ogólnego zastosowania, która zwiększa twardość powierzchni, zmniejsza tarcie i zapewnia dobrą odporność na zużycie.
  • TiCN (węgloazotek tytanu): Nieco twardsza niż TiN, zapewniająca nieco większą odporność na zużycie i ciepło.
  • TiAlN (azotek tytanowo-glinowy): Wysokowydajna powłoka oferująca doskonałą twardość, odporność na ciepło i utlenianie. Przekłada się to na dłuższą żywotność narzędzia w wymagających warunkach.
  • AlTiN (azotek glinowo-tytanowy): Podobna do TiAlN, o wyjątkowej twardości i odporności na ciepło, zapewniająca doskonałą ochronę przed zużyciem.

Specjalistyczne powłoki

  • AlCrN (azotek chromu): Zapewnia wyjątkową twardość na gorąco i odporność na ścieranie przy bardzo intensywnym cięciu. Radzi sobie z ekstremalnymi temperaturami lepiej niż niektóre inne powłoki.
  • Powłoki diamentowe: Najwyższa odporność na zużycie. Stosowane do obróbki materiałów o wysokiej ścieralności, powłoki diamentowe mogą być droższe niż inne opcje.
  • Powłoki wielowarstwowe: Połączenie różnych warstw powyższych powłok (przykład: TiN/TiAlN) może zapewnić zoptymalizowane właściwości dla określonych materiałów i zastosowań.

Ważne uwagi

  • Materiał podłoża: Rodzaj odpowiedniej powłoki zależy częściowo od tego, czy frez jest wykonany z HSS, węglika spiekanego itp.
  • Materiał przedmiotu obrabianego: Twardość i właściwości obrabianego materiału będą miały wpływ na wybór najlepszej powłoki.
  • Parametry obróbki: Agresywne prędkości skrawania lub wysokie temperatury mogą wymagać zastosowania bardziej specjalistycznej powłoki wysokotemperaturowej.

POBIERZ OFERTĘ

Gdzie używany jest obcinak do jaskółczych ogonów - z promieniem szyjki?

Frezy typu jaskółczy ogon z promieniem szyjki znajdują zastosowanie tam, gdzie wytrzymałość i trwałość są najważniejsze. Oto zestawienie głównych branż i zastosowań, w których można je spotkać:

Branże

  • Obróbka metali: Frezy typu jaskółczy ogon z promieniem szyjki są idealne do tworzenia mocnych, zazębiających się połączeń w metalowych elementach poddawanych dużym naprężeniom, wibracjom lub dużym obciążeniom. Obejmuje to części maszyn, elementy konstrukcyjne i precyzyjne oprzyrządowanie.
  • Przemysł lotniczy i motoryzacyjny: Sektory te wymagają komponentów o wyjątkowej wytrzymałości i niezawodności. Frezy o promieniu szyjki w kształcie jaskółczego ogona mogą być używane w krytycznych zastosowaniach łączących, w których awaria nie wchodzi w grę.
  • Produkcja form: Wytrzymały charakter frezów z promieniem szyjki w kształcie jaskółczego ogona sprawia, że nadają się one do obróbki mocnych połączeń lub prowadnic w elementach form.

Specyficzne zastosowania

  • Elementy maszyn: Tworzenie wytrzymałych połączeń typu jaskółczy ogon w obrabiarkach, ciężkim sprzęcie lub maszynach precyzyjnych, gdzie wytrzymałość ma kluczowe znaczenie.
  • Połączenia poddawane dużym obciążeniom: Produkcja części, które będą narażone na znaczne siły mechaniczne, wibracje lub obciążenia udarowe.
  • Twarde materiały: Podczas obróbki połączeń typu jaskółczy ogon w hartowanej stali, twardych stopach lub innych trudnych materiałach, konstrukcja promienia szyjki zmniejsza ryzyko pęknięcia frezu.
  • Slideways i Gibs: Frezy typu jaskółczy ogon z promieniem szyjki mogą być używane do tworzenia wyjątkowo mocnych i trwałych prowadnic ślizgowych i żeber dla elementów ruchu liniowego.
  • Mocowanie narzędzi: W niektórych przypadkach mocne połączenie i bezpieczne dopasowanie utworzone przez te frezy może być wykorzystane w zastosowaniach takich jak uchwyty narzędziowe, w których sztywność jest kluczowa.

Zalety frezów z promieniem szyjki w kształcie jaskółczego ogona

  • Zwiększona wytrzymałość: Konstrukcja z promieniem szyjki zmniejsza koncentrację naprężeń, dzięki czemu frez jest mniej podatny na złamania, zwłaszcza podczas pracy z twardszymi materiałami.
  • Wymagające zastosowania: Nadają się do ciężkiej obróbki, większych sił skrawania lub materiałów podatnych na znaczne naprężenia narzędzia skrawającego.
  • Niezawodność: Promień szyjki zwiększa żywotność frezu i zmniejsza ryzyko nieoczekiwanej awarii narzędzia podczas krytycznych operacji obróbki.

Baucor: Twój partner w zakresie frezów z promieniem szyjki

Baucor produkuje wysokowydajne frezy do jaskółczego ogona z promieniem szyjki zaprojektowanym specjalnie do tych wymagających zastosowań. Nasze frezy oferują

  • Precyzję: Dokładne kąty, idealnie uformowane promienie szyjek i wąskie tolerancje dla bezbłędnie dopasowanych połączeń.
  • Trwałość: Wykonane z odpornych na zużycie materiałów i powłok, aby sprostać rygorystycznemu użytkowaniu i wytrzymałym materiałom.
  • Personalizacja: Możemy dostosować rozmiary promienia szyjki do konkretnych wymagań dotyczących wytrzymałości lub prześwitu.

Frezy typu jaskółczy ogon z promieniem szyjki są wyspecjalizowanym i wydajnym narzędziem do wymagających zastosowań w obróbce metali, przemyśle lotniczym i innych branżach, w których wytrzymałość i integralność połączeń są niezbędne. Baucor rozumie te wymagania, dostarczając odpowiednie frezy i wiedzę, aby zapewnić sukces projektu.

Które branże wykorzystują frez do jaskółczego ogona - z promieniem szyjki?

Branże, które w dużym stopniu polegają na frezach do jaskółczego ogona z promieniem szyjki:

  • Obróbka metali: Jest to najbardziej znacząca branża dla frezów typu jaskółczy ogon z promieniem szyjki. Są one wykorzystywane do tworzenia wyjątkowo mocnych i trwałych połączeń w różnych częściach metalowych. Zastosowania obejmują precyzyjne komponenty maszyn, elementy konstrukcyjne, oprzyrządowanie i wszelkie miejsca, w których uszkodzenie połączenia nie wchodzi w grę.
  • Przemysł lotniczy: Przemysł lotniczy wymaga komponentów o najwyższej wytrzymałości, niezawodności i odporności na zmęczenie. Frezy typu jaskółczy ogon z promieniem szyjki są używane do tworzenia wytrzymałych połączeń w krytycznych częściach konstrukcyjnych, elementach silnika i zespołach poddawanych ekstremalnym naprężeniom.
  • Motoryzacja: Chociaż mniej rozpowszechnione niż w przemyśle lotniczym, niektóre wysokowydajne lub wytrzymałe komponenty samochodowe mogą wykorzystywać połączenia typu jaskółczy ogon ze względu na ich wytrzymałość. Konstrukcja z promieniem szyjki jest szczególnie korzystna tam, gdzie występują wibracje i trudne warunki pracy.
  • Produkcja form i matryc: Tworzenie form do wymagających zastosowań często wymaga solidnych połączeń i prowadnic. Konstrukcja z promieniem szyjki sprawia, że frezy te są idealne do obróbki trwałych i mocnych elementów w kształcie jaskółczego ogona w samych formach.
  • Przemysł ciężki: Frezy typu jaskółczy ogon z promieniem szyjki mogą znaleźć zastosowanie w produkcji ciężkiego sprzętu lub w sektorach, w których elementy maszyn poddawane są znacznym obciążeniom i wymagają trwałych połączeń.

Dlaczego te branże polegają na frezach do jaskółczego ogona z promieniem szyjki?

  • Zwiększona wytrzymałość: Promień szyjki zmniejsza koncentrację naprężeń we frezie, co czyni go idealnym do obróbki twardszych materiałów lub zastosowań wymagających dużych sił skrawania.
  • Niezawodność połączenia: Mocny, zazębiający się charakter połączenia na jaskółczy ogon, w połączeniu z dodatkową wytrzymałością frezu z promieniem szyjki, zapewnia długotrwałą integralność połączenia i zmniejsza ryzyko awarii.
  • Wymagające zastosowania: W tych branżach priorytetem są komponenty, które mogą wytrzymać trudne warunki, wibracje i znaczne obciążenia, co sprawia, że frezy o promieniu szyjki w kształcie jaskółczego ogona są koniecznością.

Baucor: Dostawca rozwiązań

Baucor produkuje wysokowydajne frezy do jaskółczego ogona o promieniu szyjki zaprojektowanym specjalnie z myślą o wymaganiach tych branż. Nasze frezy oferują:

  • Opcje materiałowe: Frezy ze stali HSS i węglików spiekanych do obróbki różnych metali i stopów wykorzystywanych w tych branżach.
  • Precyzja: Dokładne kąty i bezbłędnie uformowane promienie szyjki zapewniają idealnie dopasowane i solidne połączenia.
  • Trwałość: Nasze frezy zostały zaprojektowane z myślą o długotrwałej wydajności i odporności na zużycie, minimalizując przestoje.

Frezy typu jaskółczy ogon z promieniem szyjki są niezbędnymi narzędziami w branżach, w których wytrzymałość, trwałość i precyzja są najważniejsze. Baucor rozumie te wysokie wymagania i zapewnia nie tylko doskonałe narzędzia tnące, ale także wiedzę specjalistyczną, aby zapewnić, że sprostają one wyjątkowym wyzwaniom związanym z aplikacjami.

Jakie maszyny używają frezu do jaskółczego ogona - z promieniem szyjki?

Frezy typu jaskółczy ogon z promieniem szyjki są używane głównie w następujących typach maszyn:

Maszyny główne

  • Frezarki i plotery CNC: Maszyny CNC zapewniają precyzję, kontrolę i sztywność niezbędne do dokładnego cięcia połączeń na jaskółczy ogon z dodatkowymi korzyściami wytrzymałościowymi wynikającymi z promienia szyjki. Frezy typu jaskółczy ogon z promieniem szyjki są utrzymywane we wrzecionie maszyny i zaprogramowane do wykonywania złożonych ścieżek narzędzia.
  • Frezarki ręczne: Choć rzadziej spotykane i wymagające większych umiejętności operatora, doświadczeni mechanicy mogą używać ręcznych frezarek do wycinania połączeń typu jaskółczy ogon za pomocą frezów z promieniem szyjki. Często wymaga to specjalistycznych przyrządów lub uchwytów do dokładnego prowadzenia frezu i zapewnienia właściwej geometrii połączenia.

Inne potencjalne (mniej powszechne) zastosowania

  • Maszyny do łączenia na jaskółczy ogon: Niektóre specjalistyczne maszyny do łączenia na jaskółczy ogon mogą być przystosowane do wykorzystania frezów do łączenia na jaskółczy ogon z promieniem szyjki. Może to zapewnić korzyści w zakresie wytrzymałości w przypadku wysokiej produkcji połączeń z drewna lub miękkiego metalu.
  • Tokarki (wysoce wyspecjalizowane): W rzadkich przypadkach, mocno zmodyfikowane tokarki z niestandardowym oprzyrządowaniem mogą potencjalnie tworzyć połączenia na jaskółczy ogon z promieniem szyjki. Byłaby to jednak nietypowa i bardzo specjalistyczna konfiguracja.

Dlaczego te maszyny są idealne?

  • Kompatybilność geometryczna: Kątowa konstrukcja frezu do połączeń na jaskółczy ogon, w tym modyfikacja promienia szyjki, idealnie pasuje do precyzyjnych ruchów wieloosiowych możliwych na maszynach CNC lub dokładnej kontroli oferowanej przez frezarki ręczne.
  • Możliwości obróbki: Frezarki CNC, routery, a nawet niektóre frezarki ręczne mają sztywność i moc niezbędną do cięcia połączeń na jaskółczy ogon z promieniem szyjki zarówno w drewnie, jak i różnych metalach.

Baucor: Zapewnienie kompatybilności maszyn

Baucor nie tylko dostarcza wyjątkowe frezy; rozumiemy maszyny, z którymi współpracują. Nasza wiedza obejmuje:

  • Konstrukcje frezów: Produkujemy frezy typu jaskółczy ogon z promieniem szyjki, zapewniając, że ich chwyty i geometrie są zoptymalizowane pod kątem różnych uchwytów i ustawień obrabiarek.
  • Znajomość zastosowań: Nasz zespół może doradzić w zakresie najbardziej odpowiednich frezów dla konkretnych możliwości maszyny i materiału, z którym pracujesz.

Podsumowanie

Frezy typu jaskółczy ogon z promieniem szyjki są używane głównie z frezarkami CNC i routerami, z możliwością zastosowania na frezarkach ręcznych przez wykwalifikowanych operatorów. Baucor jest Twoim partnerem, zapewniając nie tylko wysokiej jakości frezy, ale także wiedzę gwarantującą optymalną integrację z wybranymi maszynami.

Jakie wsparcie projektowe i inżynieryjne zapewnia Baucor dla frezu do jaskółczych ogonów - z promieniem szyjki?

Jako wiodąca firma w świecie narzędzi skrawających, Baucor wykracza poza samą produkcję wyjątkowych frezów do jaskółczego ogona z promieniem szyjki. Zapewniamy kompleksowe wsparcie projektowe i inżynieryjne, aby zapewnić idealne rozwiązanie. Oto, czego możesz oczekiwać:

Konsultacje ekspertów

  • Analiza potrzeb: Ściśle współpracujemy z klientem, aby zrozumieć jego konkretne zastosowania, materiały, z którymi pracuje, pożądany poziom wytrzymałości połączenia i wszelkie unikalne wymagania projektowe.
  • Optymalny projekt: W oparciu o naszą analizę, poprowadzimy Cię w kierunku najlepszego materiału frezu (HSS lub węglika), idealnego kąta jaskółczego ogona, idealnego rozmiaru promienia szyjki i wszelkich powłok, które zmaksymalizują wydajność.

Najnowocześniejsze narzędzia projektowe

  • Zaawansowane oprogramowanie: Wykorzystujemy oprogramowanie CAD/CAM do projektowania i optymalizacji frezów do jaskółczego ogona z promieniem szyjki, zapewniając precyzyjną geometrię, dokładne profile połączeń i bezbłędne wykonanie.
  • Analiza FEA: W przypadku wymagających zastosowań lub wysoce niestandardowych frezów, możemy wykorzystać analizę elementów skończonych (MES) do symulacji rzeczywistych naprężeń i sił tnących. Pozwala nam to zweryfikować i udoskonalić projekt frezu jeszcze przed rozpoczęciem produkcji.

Niestandardowe rozwiązania dla frezów o promieniu szyjki w kształcie jaskółczego ogona

  • Poza standardową ofertą: Gdy aplikacja wymaga wytrzymałości lub geometrii spoza naszego standardowego katalogu, oferujemy w pełni spersonalizowane usługi projektowe.
  • Partnerskie podejście: Nasi inżynierowie ściśle współpracują z klientem w celu opracowania idealnego frezu do jaskółczego ogona z promieniem szyjki, niezależnie od tego, czy wymaga to dostosowania standardowego projektu, czy stworzenia czegoś całkowicie niestandardowego.

Skoncentruj się na swoim sukcesie

  • Maksymalizacja żywotności narzędzia: Projektujemy frezy do jaskółczego ogona z promieniem szyjki z myślą o długiej żywotności, pomagając zminimalizować przestoje i obniżyć koszty narzędzi nawet w przypadku najtwardszych materiałów.
  • Zoptymalizowane procesy: Nasz zespół może doradzić w zakresie parametrów obróbki i ustawień, aby zoptymalizować procesy cięcia za pomocą frezów do jaskółczego ogona z promieniem szyjki, oszczędzając czas i zwiększając wydajność.
  • Realizacja wizji: Zapewniamy, że nasze frezy płynnie integrują się z przepływem pracy, umożliwiając tworzenie doskonałych, wytrzymałych połączeń na jaskółczy ogon bez wysiłku.

Przewaga Baucor

Współpracując z Baucor, zyskujesz:

  • Niezrównaną wiedzę: Nasi inżynierowie posiadają dogłębną wiedzę na temat projektowania frezów do połączeń na jaskółczy ogon, optymalizacji promienia szyjki, znajomości rzeczywistych zastosowań i procesów produkcyjnych.
  • Podejście oparte na współpracy: Współpracujemy jako zespół, aby opracować najlepsze rozwiązanie, niezależnie od tego, czy jest to gotowy frez, czy w pełni niestandardowy produkt dostosowany do Twoich potrzeb.
  • Wyniki: Dokładamy wszelkich starań, aby nasze przecinarki i usługi wsparcia zapewniały wymierną poprawę produktywności, wytrzymałości połączeń i ogólnego sukcesu.

Podsumowanie

Wsparcie projektowe i inżynieryjne Baucor wykracza daleko poza dostarczanie doskonałych frezów. Współpracujemy z Tobą, aby zapewnić optymalny dobór narzędzi, niestandardową wiedzę projektową i kompleksowe wsparcie w celu osiągnięcia doskonałych wyników w tworzeniu połączeń na jaskółczy ogon, zwłaszcza dzięki korzyściom wytrzymałościowym wynikającym z konstrukcji promienia szyjki. Skontaktuj się z Baucor już dziś, aby poznać różnicę, jaką daje prawdziwy partner w zakresie narzędzi skrawających!

NIEZRÓWNANE WSPARCIE INŻYNIERYJNE

Twoje rozwiązanie, Twoja skala

Niezależnie od tego, czy potrzebujesz pojedynczego prototypu, czy produkcji na pełną skalę, inżynierowie BAUCOR są gotowi do współpracy. Skontaktuj się z nami, aby omówić, w jaki sposób możemy wprowadzić Twoją koncepcję w życie.

Rozwiązania dostosowane do potrzeb klientów BAUCOR

BAUCOR specjalizuje się w dostarczaniu unikalnych rozwiązań produkcyjnych i inżynieryjnych zaprojektowanych w celu zaspokojenia specyficznych potrzeb każdego klienta. Nasze doświadczenie obejmuje szeroki zakres branż i zastosowań.

Jakie są wytyczne projektowe dla Dovetail Cutter - with Neck Radius?

Projektowanie wysokowydajnych frezów do jaskółczego ogona z promieniem szyjki wymaga starannego rozważenia różnych czynników. Oto zestawienie kluczowych wytycznych projektowych, wraz ze spostrzeżeniami na temat tego, w jaki sposób Baucor wykorzystuje tę wiedzę do dostarczania doskonałych narzędzi tnących:

Podstawowe zasady projektowania

Kąt jaskółczego ogona: Podstawowy kąt jaskółczego ogona (np. 45°, 55°, 60°) jest głównym czynnikiem określającym kształt i właściwości samoblokujące złącza.

  • Doświadczenie Baucor: Oferujemy różne standardowe kąty i możemy wyprodukować niestandardowe kąty, aby idealnie dopasować się do Twoich wymagań.

Promień szyjki: Wielkość promienia szyjki ma bezpośredni wpływ na wytrzymałość frezu. Większy promień zapewnia lepsze rozłożenie naprężeń i większą odporność na złamanie.

  • Doświadczenie Baucor: Możemy dostosować rozmiar promienia szyjki, aby uzyskać precyzyjny poziom dodatkowej wytrzymałości, której potrzebujesz, zachowując jednocześnie wystarczający prześwit dla danego zastosowania.

Materiał: Frezy typu jaskółczy ogon z promieniem szyjki są zazwyczaj wykonane ze stali szybkotnącej (HSS) lub węglika spiekanego. Węglik spiekany zapewnia doskonałą odporność na zużycie, co przekłada się na dłuższą żywotność narzędzia i wysoką wydajność, zwłaszcza w przypadku twardszych materiałów.

  • Doświadczenie Baucor: Pomagamy wybrać materiał, który zapewnia równowagę między wydajnością, trwałością i kosztami dla danego zastosowania.

Konstrukcja rowka wiórowego: Rowki wzdłużne odgrywają kluczową rolę w odprowadzaniu wiórów i wydajności skrawania.

  • Doświadczenie Baucor: Nasi inżynierowie optymalizują geometrię rowków wiórowych dla różnych materiałów, aby zapewnić płynne usuwanie wiórów, zapobiegając zatykaniu i zapewniając najlepszą wydajność.

Powłoka: Zastosowanie powłok zwiększających wydajność (TiN, TiAlN, AlTiN itp.) znacznie zwiększa odporność na zużycie, zmniejsza tarcie i wydłuża żywotność narzędzia.

Doświadczenie Baucor: Fachowo dobieramy i nakładamy powłokę idealnie dopasowaną do danego zastosowania, maksymalizując żywotność i wydajność frezu.

  • Konstrukcja trzpienia: Zapewnienie odpowiedniej sztywności i bezpiecznego mocowania w uchwycie obrabiarki ma kluczowe znaczenie.
  • Doświadczenie Baucor: Projektujemy chwyty o różnych rozmiarach i geometriach, kompatybilne z różnymi maszynami i konfiguracjami mocowania narzędzi.

Dodatkowe kwestie projektowe

  • Średnica skrawania: Wpływa na całkowity rozmiar połączenia na jaskółczy ogon i jest częściowo określana przez kąt frezu i promień szyjki.
  • Długość wysięgu: Określa maksymalną głębokość cięcia, jaką można osiągnąć. Możemy zaprojektować frezy o różnych długościach wysięgu, aby zaspokoić Twoje potrzeby.
  • Kąty prześwitu: Odpowiednie kąty prześwitu na frezie mają kluczowe znaczenie dla wydajnego cięcia i przepływu wiórów.

  • Krawędź tnąca: Konstrukcja krawędzi tnącej wpływa na tworzenie się wiórów, wykończenie powierzchni i ogólną wydajność cięcia.

Przewaga konstrukcyjna Baucor

  • Optymalizacja pod kątem konkretnego zastosowania: Rozumiemy, jak elementy konstrukcyjne przekładają się na rzeczywistą wydajność. Nasze frezy są optymalizowane w oparciu o konkretne materiały i wymagania dotyczące połączeń.
  • Zaawansowane narzędzia projektowe: Korzystamy z najnowocześniejszego oprogramowania CAD/CAM do tworzenia precyzyjnych profili frezów do połączeń na jaskółczy ogon, zapewniając dokładność wymiarową.
  • Analiza FEA: W przypadku wymagających zastosowań lub niestandardowych prac, Baucor może wykorzystać analizę elementów skończonych (MES) do symulacji naprężeń i wydajności. Pozwala nam to zweryfikować i udoskonalić nasze projekty frezów, zanim jeszcze wejdą one w fazę produkcji.

Podsumowanie

Projektowanie efektywnych frezów do jaskółczego ogona z promieniem szyjki wymaga skrupulatnej równowagi między wyborem kąta, wyborem materiału, rozmiarem promienia szyjki, geometrią rowka, opcjami powlekania i konstrukcją chwytu. Baucor, jako wiodący producent, priorytetowo traktuje te wytyczne projektowe, zapewniając frezy, które zapewniają zarówno wyjątkową wydajność, jak i zwiększoną niezawodność, jaką oferuje konstrukcja z promieniem szyjki.
