Wybór materiału odpowiedniego do potrzeb

Na wybór optymalnego materiału do wycinarki do lizaków ma wpływ kilka czynników:

• Materiał obrabianego przedmiotu: Twardość i ścieralność obrabianego materiału.
• Parametry obróbki: Prędkości skrawania i posuwy wpływają na zużycie narzędzia.
• Wielkość produkcji: Decyduje o żywotności narzędzia i opłacalności.
• Geometria podcięcia: Złożone kształty lub ciasne przestrzenie mogą wymagać zastosowania twardszych materiałów.

Powszechnie stosowane materiały

Stale szybkotnące (HSS):

• Typy: M2, M7, T15 są popularne w produkcji noży do lizaków.
• Korzyści: Dobra wytrzymałość, odporność na zużycie i przystępna cena. Idealne do uniwersalnej obróbki różnych materiałów.
• Ograniczenia: Mniej odpowiednie do bardzo twardych lub ściernych materiałów, gdzie trwałość narzędzia może być ograniczona.

Kobaltowe stale szybkotnące:

• Przykłady: Obejmują gatunki takie jak M35 i M42, zawierające dodatki kobaltu.
• Korzyści: Lepsza odporność na ciepło i twardość w porównaniu do standardowej stali szybkotnącej HSS. Lepiej nadaje się do obróbki twardszych materiałów przy wyższych prędkościach.
• Ograniczenia: Wyższy koszt niż w przypadku zwykłej stali HSS.

Węglik wolframu:

• Gatunki: Różne gatunki węglika o różnych właściwościach. Frezy do nasadek na klucze często wykorzystują twardsze, mniej kruche gatunki zapewniające odporność na wstrząsy.
• Korzyści: Wyjątkowa twardość, odporność na zużycie i działanie wysokich temperatur. Idealne do cięcia bardzo twardych materiałów, szybkiej obróbki i wymagających zastosowań.
• Ograniczenia: Wyższy koszt i może być bardziej kruchy niż HSS, co wymaga ostrożnego obchodzenia się z nim w celu uniknięcia odprysków.

Sproszkowany metal (PM):

Rodzaje: PM-HSS i PM-T15 oferują przewagę nad tradycyjnie produkowanymi stalami narzędziowymi.

Korzyści: Drobniejsza struktura ziarna zapewniająca większą wytrzymałość, odporność na zużycie i szlifowalność.

Ograniczenia: Relatywnie wyższy koszt w porównaniu do konwencjonalnej stali HSS.

• Materiały specjalne:

• Ceramika: Używane w bardzo szczególnych przypadkach ze względu na ich ekstremalną twardość i odporność na ciepło, ale rzadko stosowane ze względu na koszty i kruchość.
• Diament polikrystaliczny (PCD): Sporadycznie stosowany jako lutowane płytki do obróbki materiałów o wysokiej ścieralności, ale generalnie rzadziej stosowany we frezach typu lollipop.

Zalety powłok

Powłoki zapewniają kilka korzyści dla wycinarek do lizaków:

• Zmniejszone tarcie i ciepło: Minimalizacja nagrzewania i wydłużenie żywotności narzędzia, szczególnie w wymagających zastosowaniach.
• Zwiększona odporność na zużycie: Tworzenie twardej, ochronnej warstwy na frezie, która jest odporna na ścieranie.
• Lepsze odprowadzanie wiórów: Niektóre powłoki zmniejszają przywieranie wiórów, zapobiegając zatykaniu i poprawiając podcinanie.
• Zoptymalizowana wydajność w określonych materiałach: Dostosowanie powłok do materiałów takich jak aluminium lub stopy o wysokiej wytrzymałości.

Typowe opcje powłok

• TiN (azotek tytanu): Wszechstronna powłoka w złotym kolorze oferująca dobrą twardość i ogólną odporność na zużycie.
• TiCN (węgloazotek tytanu): Twardsza i gładsza alternatywa dla TiN, poprawiająca odporność na zużycie i spływ wiórów.
• TiAlN (azotek tytanowo-glinowy): Doskonały do wymagających zastosowań ze względu na wysoką stabilność termiczną. Dobrze nadaje się do wyższych prędkości skrawania i twardszych materiałów.
• AlTiN (azotek glinowo-tytanowy): Podobny do TiAlN z jeszcze większą twardością i odpornością na utlenianie, idealny do obróbki bardzo twardych materiałów.
• CrN (azotek chromu): Oferuje dobrą odporność na zużycie i smarowność, szczególnie przydatne w zastosowaniach, w których liczy się przyczepność.
• Diamond-Like Carbon (DLC): Zapewnia ekstremalną twardość i bardzo niskie tarcie, wykorzystywane w specjalistycznych zastosowaniach z bardzo ściernymi materiałami.
• Powłoki wielowarstwowe: Łączenie różnych powłok w warstwy może dodatkowo dostosować charakterystykę działania do konkretnych potrzeb.

Wiedza specjalistyczna Baucor w zakresie powłok

Nasz zespół może doradzić najlepsze rozwiązanie w zakresie powłok dla frezów do lizaków w oparciu o:

• Materiał obrabianego przedmiotu: Obrabiane materiały odgrywają główną rolę w wyborze powłoki.
• Ustawienia obróbki: Warunki obróbki na sucho lub mokro mogą mieć wpływ na idealną powłokę.
• Pożądane ulepszenia: Niezależnie od tego, czy priorytetem jest trwałość narzędzia, wykończenie powierzchni w podcięciu czy prędkość skrawania.

Zastosowania frezów Lollipop w produkcji i obróbce skrawaniem

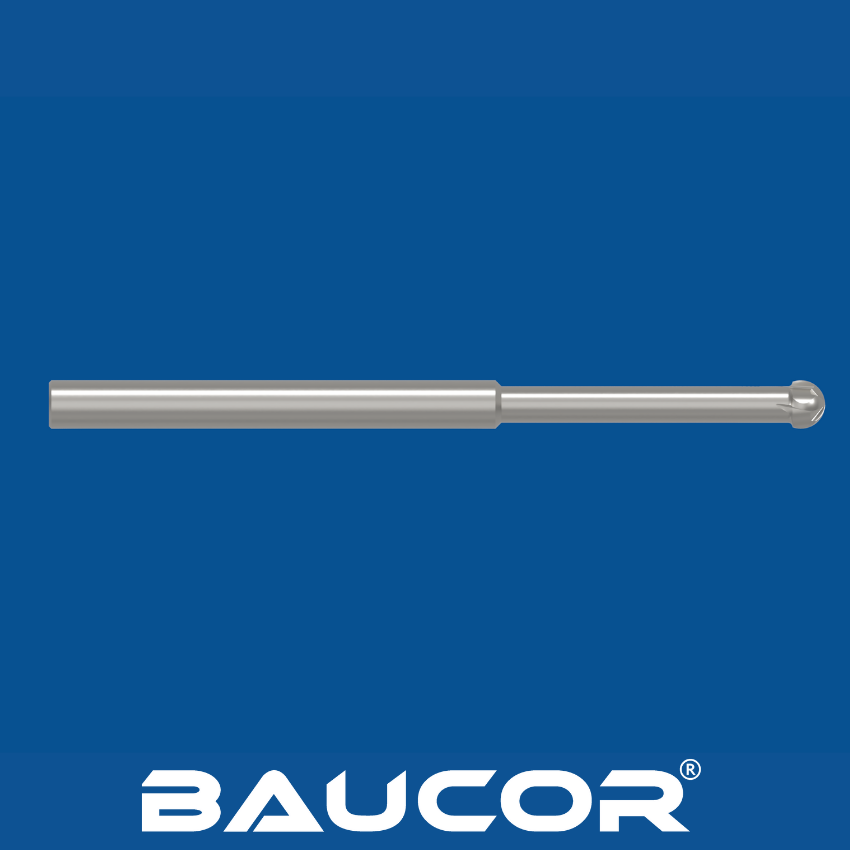

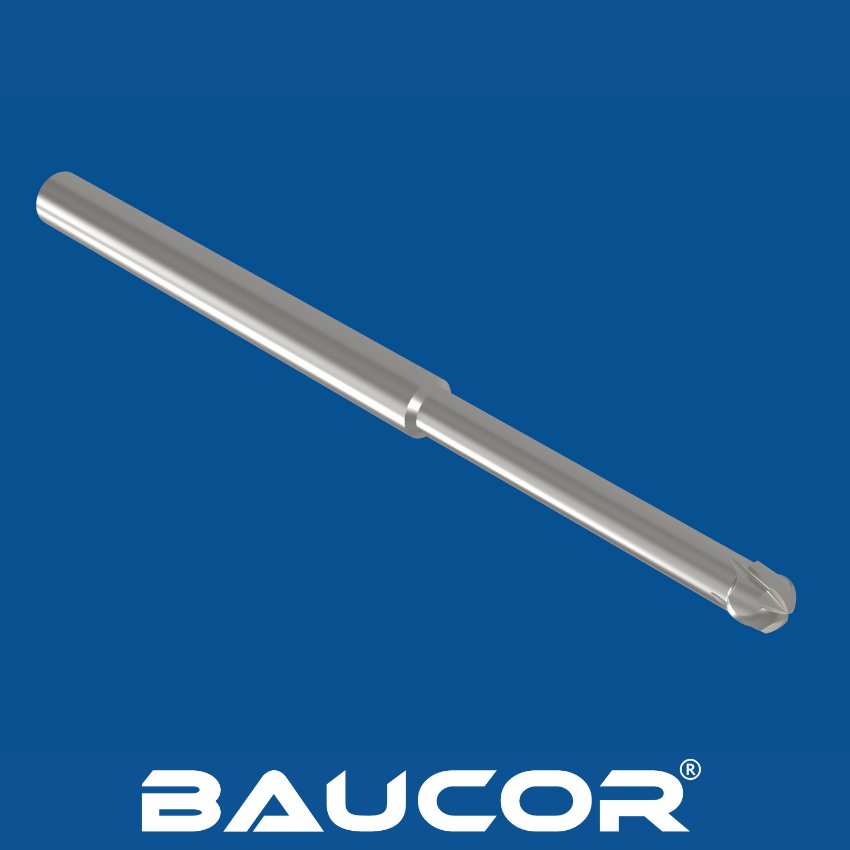

Frezy Lollipop, z ich wyspecjalizowanym noskiem kulistym i profilem podcięcia, znajdują istotne zastosowanie w różnych procesach produkcyjnych, w których wymagane jest podcinanie, profilowanie i precyzyjna obróbka.

Kluczowe obszary zastosowań

• Produkcja form i matryc: Tworzenie złożonych form i matryc z podcięciami, skomplikowanymi wzorami i zakrzywionymi powierzchniami.
• Przemysł lotniczy: Obróbka komponentów lotniczych o wyprofilowanych powierzchniach, kieszeniach i wymagających wąskich tolerancji.
• Produkcja medyczna: Produkcja małych, precyzyjnych urządzeń medycznych i implantów, które często posiadają podcięcia lub złożoną geometrię.
• Produkcja ogólna: Różnorodne zastosowania w branżach, w których komponenty mogą wymagać podcięć, profilowania, rowków lub rzeźbionych powierzchni. Przykłady obejmują:
• Części samochodowe
• Oprzyrządowanie i osprzęt
• Produkty konsumenckie

Konkretne przypadki użycia frezów Lollipop

• Tworzenie wewnętrznych rowków o szerszych podstawach: Podcinanie rowków pod o-ringi, pierścienie sprężynujące lub inne elementy funkcjonalne.
• Frezowanie profilowe: Obróbka zaokrąglonych narożników, zakrzywionych powierzchni i złożonych konturów.
• Rzeźbienie 3D: Wycinanie kształtów i wzorów 3D w formach lub matrycach.
• Przejścia wykańczające: Uzyskiwanie gładkich powierzchni na wyprofilowanych lub podciętych częściach.

Frezy Lollipop są niezastąpione w branżach, w których precyzja, podcinanie, złożone profilowanie i wydajna obróbka są najważniejsze. Oto kompleksowe spojrzenie:

Produkcja form i matryc:

• Tworzenie skomplikowanych form do tworzyw sztucznych, metali i kompozytów.
• Funkcje podcinania do uwalniania części, zatrzaskiwania i innych elementów funkcjonalnych.
• Obróbka złożonych konturów 3D i rzeźbionych powierzchni.

Produkcja lotnicza:

• Produkcja komponentów konstrukcyjnych, części silników i zespołów o wyprofilowanych powierzchniach.
• Obróbka podcięć i kieszeni o wąskiej tolerancji.
• Praca ze stopami o wysokiej wytrzymałości i wymagającymi materiałami.

Produkcja urządzeń medycznych:

• Tworzenie małych, precyzyjnych komponentów do implantów, narzędzi chirurgicznych i innych urządzeń medycznych.
• Podcinanie w celu uzyskania złożonych geometrii lub cech funkcjonalnych.
• Obróbka materiałów biokompatybilnych.

Produkcja dla przemysłu motoryzacyjnego:

Produkcja komponentów wymagających podcięć, rowków lub złożonych profili.

Obróbka różnych rodzajów stali, stopów i potencjalnie materiałów kompozytowych.

• Produkcja ogólna: Szeroki zakres zastosowań wszędzie tam, gdzie komponenty wymagają podcięć, profilowania, zaokrąglonych elementów lub rzeźbionych powierzchni. Przykłady obejmują:

• Produkty konsumenckie
• Sprzęt przemysłowy
• Oprzyrządowanie i osprzęt

Dlaczego frezy Lollipop są preferowane

• Możliwość podcinania: Kluczowa zaleta umożliwiająca tworzenie kształtów niemożliwych do uzyskania przy użyciu standardowych frezów palcowych.
• Frezowanie profilowe: Obróbka zakrzywionych powierzchni, zaokrąglonych narożników i złożonych konturów.
• Wszechstronność: Praca z szeroką gamą materiałów, od stali po tworzywa sztuczne.

Baucor: Twój partner w precyzyjnej obróbce

Nasza wiedza specjalistyczna obejmuje dostarczanie rozwiązań w zakresie frezów do lizaków dostosowanych do wymagających potrzeb różnych branż. Oferujemy:

• Ekspertyzę materiałową: Frezy zoptymalizowane pod kątem różnych materiałów obrabianych przedmiotów, zapewniające wydajność.
• Dostosowanie: Indywidualne rozwiązania dla unikalnych wymagań i specjalistycznych zastosowań.
• Znajomość branży: Pomoc w wyborze odpowiedniego frezu w celu usprawnienia procesów produkcyjnych.

Frezy do lizaków to wszechstronne narzędzia, które mogą być używane na różnych typach maszyn, oferując elastyczność w różnych środowiskach produkcyjnych:

• Frezarki CNC:
• Frezarki 3-osiowe: Idealne do podstawowych zadań podcinania i profilowania.
• Frezarki 4- i 5-osiowe: Umożliwiają złożone konturowanie 3D, podcinanie w ciasnych przestrzeniach i obróbkę pod wieloma kątami.
• Centra obróbcze CNC: Zapewniają automatyzację, precyzję i możliwość wykonywania frezowania, wiercenia i innych operacji w jednej konfiguracji. Dobrze nadają się do złożonych części.
• Tokarki z narzędziami pod napięciem (rzadziej spotykane): Niektóre centra tokarskie posiadają obrotowe wrzeciona narzędziowe, które mogą wykorzystywać frezy typu lollipop do ograniczonych operacji frezowania, podcinania i profilowania.

Czynniki wpływające na wybór maszyny

Idealna maszyna do frezowania lizaków zależy od takich czynników, jak

• Rozmiar i geometria przedmiotu obrabianego: Rozmiar i kształt obrabianego przedmiotu dyktuje odpowiedni rozmiar i możliwości maszyny.
• Złożoność podcięcia: Proste podcięcia mogą wymagać tylko możliwości 3-osiowych, podczas gdy złożone podcięcia 3D często wymagają maszyn 4- lub 5-osiowych.
• Wielkość produkcji: Produkcja wielkoseryjna często faworyzuje centra obróbcze CNC ze względu na szybkość, automatyzację i wydajność.
• Wymagania dotyczące precyzji: W przypadku bardzo wąskich tolerancji konieczne może być zastosowanie 5-osiowych centrów obróbczych CNC.
• Budżet i istniejący sprzęt: Koszt sprzętu i istniejące zasoby maszyn będą miały wpływ na wybór.

Baucor: Frezy Lollipop do obróbki skrawaniem

Zespół Baucor może pomóc dopasować odpowiednie frezy do lizaków do konkretnych maszyn i zastosowań. Bierzemy pod uwagę:

• Rozmiar i stożek trzpienia frezu: Zapewnienie odpowiedniego dopasowania i sztywności w uchwycie narzędziowym maszyny.
• Moc maszyny i prędkość wrzeciona: Dopasowanie możliwości frezu do charakterystyki pracy maszyny.

Poza narzędziem skrawającym: Wsparcie projektowe i inżynieryjne Baucor

Jako wiodący na świecie specjalista w dziedzinie wycinarek do lizaków, Baucor rozumie, że osiągnięcie optymalnych wyników wymaga czegoś więcej niż tylko wysokiej jakości narzędzia. Oferujemy kompleksowe wsparcie projektowe i inżynieryjne, w tym

• Dogłębną analizę potrzeb: Nasi inżynierowie współpracują z klientem w celu zrozumienia konkretnych wyzwań związanych z obróbką, materiałów obrabianych przedmiotów, wymagań dotyczących podcinania i pożądanych rezultatów.
• Konsultacje dotyczące materiałów i powłok: Pomagamy w wyborze idealnego materiału frezu (HSS, węglik itp.) i powłoki dla danego zastosowania, zapewniając optymalną wydajność i trwałość narzędzia.
• Optymalizacja geometrii: Baucor pomaga określić prawidłową średnicę kuli, wymiary szyjki, konstrukcję rowka wiórowego i profil frezu, aby zapewnić prawidłowe tworzenie podcięcia, prześwit wiórów i zapobiec złamaniu lub odchyleniu narzędzia.
• Zalecenia dotyczące parametrów obróbki: Zapewniamy doradztwo w zakresie prędkości skrawania, posuwów i głębokości skrawania dostosowanych do konkretnych ustawień, wyboru frezu i materiału obrabianego przedmiotu.
• Współpraca w zakresie uchwytów i mocowań: Baucor może współpracować z klientem w celu zaprojektowania niestandardowych uchwytów lub zasugerować, jak zoptymalizować uchwyty robocze w celu wydajnego i dokładnego podcinania i profilowania.
• Rozwiązywanie problemów i ciągłe doskonalenie: Nasi inżynierowie analizują istniejące metody, aby zidentyfikować wąskie gardła, zasugerować ulepszenia narzędzi lub rozwiązać problemy, takie jak zadziory lub nadmierne zużycie narzędzi.
• Projektowanie frezów na zamówienie: W przypadku wysoce wyspecjalizowanych wymagań, inżynierowie Baucor mogą zaprojektować i wyprodukować całkowicie niestandardowe frezy do lizaków, aby sprostać wyjątkowym wyzwaniom.

Baucor: Specjaliści od podcinania i profilowania

Współpracując z Baucor, zyskujesz dostęp do:

• Dekady doświadczenia w obróbce skrawaniem: Nasza dogłębna wiedza na temat narzędzi skrawających i ich zastosowań przekłada się na praktyczne rozwiązania.
• Podejście zorientowane na zastosowania: Skupiamy się na wynikach, których potrzebujesz, czy to dłuższej żywotności narzędzia, szybszej produkcji, lepszej jakości podcięcia, czy bardziej złożonych możliwościach profilowania.
• Wspólne projektowanie: Baucor ściśle współpracuje z klientem w celu opracowania idealnych rozwiązań w zakresie frezów do lizaków dostosowanych do konkretnych potrzeb.

Zasady projektowania skutecznych noży do lizaków

• Średnica kulki: Określa rozmiar podcięcia lub wyprofilowanego profilu. Musi odpowiadać pożądanym wymiarom elementu.
• Średnica szyjki: Mniejsza niż średnica kuli, aby zapewnić prześwit. Krytyczne dla podcinania elementów z mniejszymi szyjkami niż podstawy.
• Długość szyjki: Musi być wystarczająca do osiągnięcia głębokości podcięcia. Dłuższe szyjki mogą wymagać zmniejszonych parametrów obróbki, aby zapobiec ugięciu.
• Liczba rowków wiórowych: Wpływa na obciążenie wiórami i gładkość skrawania. Większa liczba rowków jest generalnie lepsza dla twardszych materiałów, ale wpływa na dostępną średnicę szyjki.

Geometria zębów:

• Kąty natarcia: Często stosowane są neutralne lub lekko dodatnie kąty natarcia, zoptymalizowane pod kątem obrabianych materiałów.
• Kąty odciążenia: Zapewniają prześwit i zapobiegają ocieraniu.
• Kąt spirali: Wpływa na odprowadzanie wiórów i skrawanie.
• Fazowanie i promienie narożników: Mogą pomóc zmniejszyć koncentrację naprężeń i poprawić trwałość narzędzia.
• Konstrukcja trzpienia: Zapewnia odpowiednie dopasowanie i sztywność w uchwycie obrabiarki. Typowe typy to trzpienie proste i trzpienie Weldona.

Czynniki konstrukcyjne zależne od zastosowania

• Materiał przedmiotu obrabianego: Twardsze materiały wymagają bardziej wytrzymałej geometrii zębów, twardszych materiałów frezów (takich jak węgliki spiekane) i potencjalnie różnych powłok.
• Wymiary podcięcia: Głębokość, szerokość i kształt podcięcia dyktują wymagany rozmiar frezu, wymiary szyjki i parametry obróbki.
• Wymagania dotyczące tolerancji: Wąskie tolerancje wymagają zwrócenia szczególnej uwagi na geometrię frezu, sztywność maszyny i parametry obróbki.
• Wielkość produkcji: Wpływa na wybór materiału i powłoki w celu optymalizacji żywotności narzędzia i opłacalności w ramach określonej konfiguracji produkcyjnej.

Baucor: Zasoby do projektowania frezów Lollipop

Inżynierowie Baucor wykorzystują swoją wiedzę projektową do tworzenia frezów do lizaków zoptymalizowanych pod kątem konkretnych zastosowań. Bierzemy pod uwagę:

• Dogłębne konsultacje: Zrozumienie konkretnych potrzeb i wyzwań związanych z obróbką.
• FEA (analiza elementów skończonych): Może być wykorzystana do symulacji naprężeń frezu i optymalizacji projektu dla wymagających zastosowań.
• Wybór materiału i powłoki: Dopasowanie frezu do przedmiotu obrabianego i środowiska obróbki.
