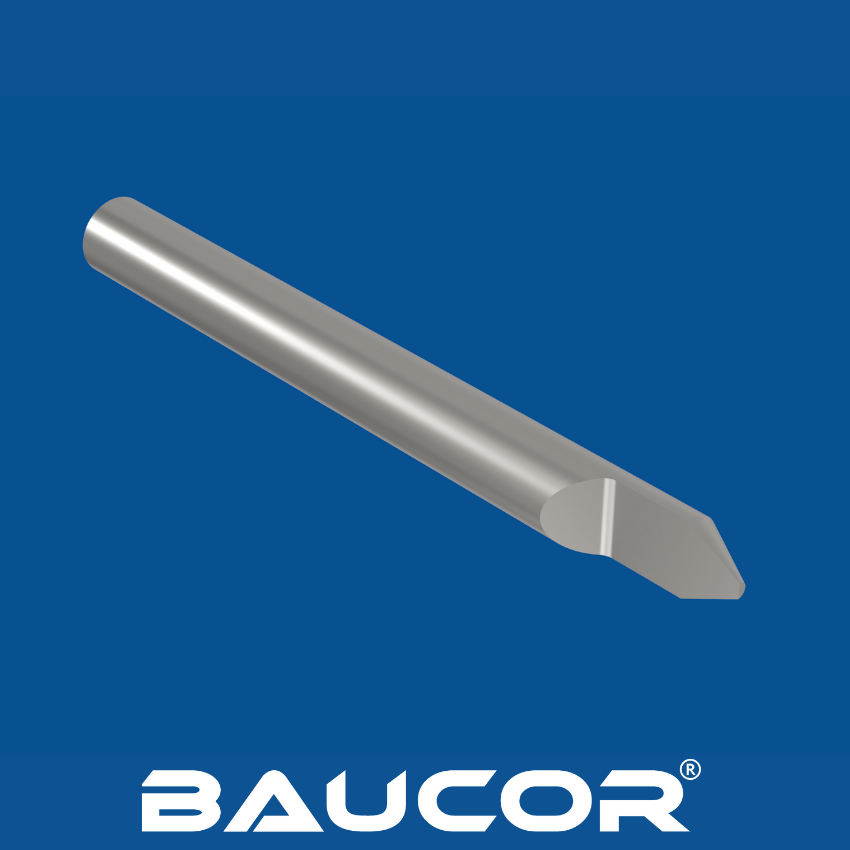

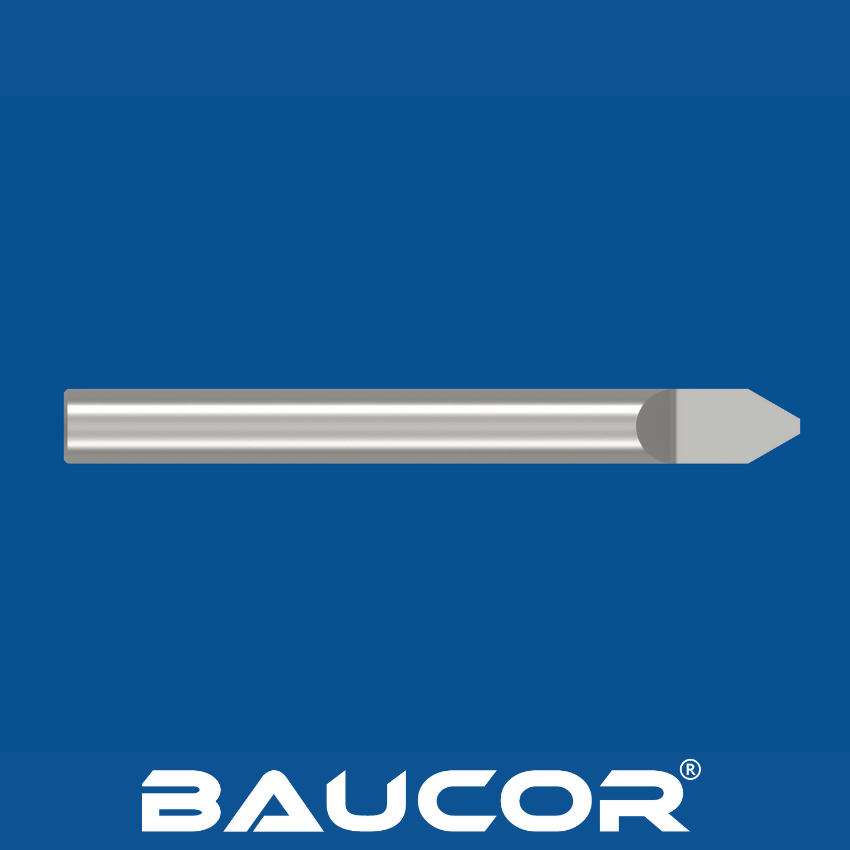

Frez grawerujący wyrzucony: Frez do grawerowania z wyrzuconym końcem.

Frezy do grawerowania z końcówką zaczynają się od standardowego półfabrykatu do grawerowania. Najpopularniejszymi materiałami do produkcji takich półfabrykatów są

Węglik spiekany:

• Najpopularniejszy: Doskonała odporność na zużycie, twardość i odporność na ciepło.
• Idealne do: Grawerowania twardych metali, tworzyw sztucznych i kompozytów.
• Podtypy: Różne gatunki węglików spiekanych o różnej wytrzymałości i twardości.
• Stal szybkotnąca (HSS):
• Dobra do wszystkiego: Przyzwoita twardość i wytrzymałość przy niższych kosztach niż w przypadku węglików spiekanych.
• Odpowiednia do: Miękkich materiałów, takich jak drewno, tworzywa sztuczne i niektóre bardziej miękkie metale.

Mniej powszechne, specjalistyczne materiały

• Stal kobaltowa: Rodzaj stali szybkotnącej z dodatkiem kobaltu, który poprawia odporność na ciepło i twardość, umożliwiając stosowanie w twardszych materiałach.
• Diament polikrystaliczny (PCD): Niezwykle twardy i odporny na zużycie, stosowany do grawerowania bardzo ściernych materiałów lub w celu uzyskania wyjątkowo długiej żywotności narzędzia. Droższe niż inne opcje.

Powłoki

Frezy, niezależnie od materiału bazowego, często otrzymują powłoki w celu dalszego zwiększenia wydajności:

• Azotek tytanu (TiN): Złota powłoka poprawiająca twardość i smarowność.
• Azotek tytanowo-glinowy (TiAlN): Ciemniejsza powłoka o doskonałej odporności na ciepło do szybkiego grawerowania.
• Azotek tytanu aluminium (AlTiN): Kolejna powłoka o wysokiej odporności termicznej, często w kolorze fioletowym.
• Diamond-Like Carbon (DLC): Zmniejsza tarcie i zwiększa odporność na zużycie, szczególnie w przypadku bardziej miękkich materiałów.

Ważne uwagi

• Grawerowany materiał: Twardsze materiały do grawerowania często wymagają zastosowania frezu z węglików spiekanych.
• Pożądana trwałość narzędzia: W przypadku grawerowania wysokonakładowego, węgliki spiekane i specjalistyczne powłoki mogą oferować znaczną przewagę w zakresie trwałości.
• Koszt: Frezy z węglików spiekanych i PCD są droższe, podczas gdy HSS oferuje opcję przyjazną dla budżetu.

Typowe powłoki:

• Azotek tytanu (TiN): Ta klasyczna powłoka w kolorze złota to wszechstronny wybór, który zwiększa twardość, odporność na zużycie i zmniejsza tarcie.
• Azotek tytanowo-aluminiowy (TiAlN): Oferuje doskonałą odporność na ciepło, dzięki czemu jest doskonałym wyborem do zastosowań wymagających szybkiego grawerowania lub twardszych materiałów. Powłoka ta ma często ciemniejszy, szarawy kolor.
• Azotek tytanu aluminium (AlTiN): Podobnie jak TiAlN, powłoka ta również doskonale sprawdza się w wysokich temperaturach i może oferować nieco lepszą odporność na zużycie. Często ma fioletowo-szary kolor.

Inne potencjalne powłoki:

• Diamond-Like Carbon (DLC): Powłoka DLC, choć rzadziej stosowana we frezach grawerskich, zapewnia ekstremalną smarowność i odporność na zużycie. Jest to korzystne w przypadku bardziej miękkich materiałów do grawerowania, gdzie problemem jest przywieranie.
• Azotek cyrkonu (ZrN): Czasami stosowany jako alternatywa dla TiN, oferując podobne korzyści w zakresie twardości.
• Azotek chromu (CrN): Zwiększa odporność na zużycie i ochronę przed korozją w niektórych zastosowaniach.

Ważne uwagi:

• Nie wszystkie frezy są powlekane: Niektóre frezy, zwłaszcza ze stali HSS, mogą pozostać niepowlekane.
• Grubość powłoki ma znaczenie: Korzyści w zakresie wydajności zależą od jakości i grubości powłoki.

Dopasuj powłokę do zadania: Weź pod uwagę materiał, który będziesz grawerować i to, czy potrzebujesz przede wszystkim odporności na zużycie, czy odporności na ciepło.

Branże i zastosowania

• Grawerowanie precyzyjne:

-Biżuteria: Grawerowanie skomplikowanych wzorów i napisów na pierścionkach, wisiorkach itp.

-Urządzenia medyczne: Znakowanie małych komponentów krytycznymi informacjami.

-Części przemysłowe: Dodawanie numerów seryjnych, logo lub oznaczeń kalibracyjnych.

• Produkcja form i matryc: Tworzenie szczegółowych elementów i napisów w formach używanych do produkcji.
• Produkcja PCB: Grawerowanie ścieżek obwodów i oznaczeń na płytkach drukowanych.
• Tworzenie znaków: Grawerowanie napisów i wzorów na różnych materiałach znakowych.
• Zastosowania artystyczne: Obróbka drewna, metaloplastyka dekoracyjna i rzemiosło, w których ważne są drobne szczegóły.

Szczególne zalety frezów palcowych

• Tworzenie rowków w kształcie litery V: Idealne do tworzenia czystych, płaskich rowków w kształcie litery V do celów dekoracyjnych lub funkcjonalnych.
• Trwałość: Końcówka tnąca sprawia, że frez jest mniej podatny na złamanie, co jest ważne podczas pracy z twardymi materiałami lub przy wykonywaniu drobnych detali.
• Kontrola: Lekkie spłaszczenie końcówki zapewnia dodatkową stabilność podczas precyzyjnego grawerowania.

Gdzie można je znaleźć:

• Maszyny CNC: Do zautomatyzowanego, precyzyjnego grawerowania.
• Narzędzia obrotowe (takie jak Dremel): Do grawerowania na mniejszą skalę i bardziej ręcznej kontroli.
• Specjalistyczne maszyny do grawerowania: Używane w branżach takich jak jubilerstwo i produkcja znaków.

Branże podstawowe

• Produkcja biżuterii: Frezy trzpieniowe są niezbędne do grawerowania skomplikowanych wzorów, napisów i tworzenia idealnych rowków w kształcie litery V na pierścionkach, wisiorkach, bransoletkach i innych elementach biżuterii.
• Precyzyjna obróbka i produkcja: Frezy te są używane do oznaczania numerów seryjnych, logo, znaków kalibracyjnych i innych istotnych informacji na precyzyjnie obrobionych częściach do różnych zastosowań przemysłowych.
• Produkcja form i matryc: Frezy typu tip-off tworzą szczegółowe napisy, projekty i cechy w formach używanych do produkcji części plastikowych, metalowych i kompozytowych.
• Produkcja urządzeń medycznych: Do precyzyjnego grawerowania kodów identyfikacyjnych, oznaczeń i innych krytycznych informacji na małych komponentach i urządzeniach medycznych.

Inne branże

• Produkcja znaków: Grawerowanie szczegółowych napisów, logo i wzorów w różnych materiałach znakowych (akryl, drewno, metal).
• Produkcja obwodów drukowanych (PCB): Grawerowanie drobnych śladów obwodów i oznaczeń na płytkach PCB.
• Zastosowania artystyczne i rzemieślnicze: Używane przez stolarzy, metaloplastyków i rzemieślników do szczegółowego grawerowania, gdzie ważna jest precyzja i trwałość.

Kluczowe powody zastosowania w tych branżach

• Precyzja: Konstrukcja z końcówką umożliwia bardzo precyzyjne i kontrolowane grawerowanie.
• Trwałość: Krytyczna w branżach, w których powszechne są twarde materiały, a uszkodzenie narzędzia jest kosztowne.
• Czyste rowki w kształcie litery V: Niezbędne zarówno do celów funkcjonalnych, jak i estetycznych w wielu produkowanych komponentach.

Główne typy

Maszyny CNC:

• Frezarki CNC: Oferują precyzję, automatyzację i moc do grawerowania szerokiej gamy materiałów.
• Mniejsze grawerki CNC: Zaprojektowane specjalnie do grawerowania mniejszych elementów.

Narzędzia obrotowe:

Narzędzia typu Dremel: Wszechstronne narzędzia ręczne, w których końcówki tnące zapewniają dokładniejszą kontrolę podczas grawerowania lub rzeźbienia.

Narzędzia obrotowe z wałkiem giętkim: Oferują większy zasięg i elastyczność podczas grawerowania niewygodnych kształtów lub większych elementów.

• Specjalistyczne maszyny do grawerowania: Używane w branżach koncentrujących się na zadaniach grawerowania, takich jak:
• Maszyny do grawerowania biżuterii
• Maszyny do grawerowania znaków

Czynniki wpływające na wybór maszyny

• Materiał: Twardsze materiały często wymagają wydajnej maszyny CNC. Bardziej miękkie materiały można grawerować za pomocą narzędzi obrotowych.
• Wymagania dotyczące precyzji: Prace wymagające wysokiej precyzji zazwyczaj wymagają konfiguracji CNC ze względu na ich dokładność i powtarzalność.
• Wielkość produkcji: Grawerowanie w dużych ilościach często wymaga maszyny CNC ze względu na szybkość i automatyzację.
• Budżet: Maszyny CNC są większą inwestycją, podczas gdy narzędzia obrotowe oferują przystępny punkt wejścia.

Ważna uwaga: Niezależnie od maszyny, frez do grawerowania jest zwykle montowany w uchwycie narzędziowym lub tulei zaciskowej zaprojektowanej specjalnie dla danej maszyny.

Ekspertyza techniczna i konsultacje

Wskazówki dotyczące wyboru materiału: Pomoc klientom w wyborze optymalnego materiału frezu (węglik spiekany, HSS, powłoki) w oparciu o materiały, które będą grawerować, pożądaną żywotność narzędzia i budżet.

Projektowanie dostosowane do zastosowania: Współpraca z klientami w celu zaprojektowania lub dostosowania frezów z końcówkami do unikalnych zastosowań, z uwzględnieniem takich czynników jak:

• wymagania dotyczące kąta i głębokości rowka w kształcie litery V
• Twardość materiału do grawerowania
• pożądana prędkość grawerowania i poziom precyzji

Rozwiązywanie problemów: Zapewnienie specjalistycznej analizy i rozwiązań w przypadku takich problemów, jak przedwczesne zużycie narzędzia, niska jakość grawerowania lub pęknięcia.

Oprogramowanie i symulacja

• Optymalizacja ścieżki narzędzia: Narzędzia programowe lub zalecenia pomagające klientom w optymalizacji ścieżek narzędzi CNC dla frezów typu tipped-off, maksymalizując wydajność i wykończenie powierzchni.
• Modelowanie predykcyjne: Potencjalnie oferowanie oprogramowania symulacyjnego do modelowania zużycia i wydajności narzędzi w różnych warunkach skrawania. Pomaga to zoptymalizować użytkowanie i przewidzieć żywotność narzędzia.

Badania i rozwój

• Nowe materiały i powłoki: Inwestowanie w badania mające na celu opracowanie nowych materiałów tnących lub powłok o doskonałych właściwościach użytkowych do wymagających zastosowań grawerskich.
• Innowacje procesowe: Współpraca z klientami lub instytucjami badawczymi w celu zbadania zaawansowanych technik grawerowania i procesów wykorzystujących frezy z końcówkami ściętymi.

Edukacja i zasoby

• Przewodniki techniczne i białe księgi: Publikowanie szczegółowej dokumentacji dotyczącej wyboru frezów, najlepszych praktyk i studiów przypadku z różnych branż.
• Webinaria i szkolenia: Oferowanie internetowych lub osobistych sesji szkoleniowych w celu edukowania klientów w zakresie optymalnego użytkowania i konserwacji frezów z ostrzami ściętymi.

Ważne kwestie

• Zakres wsparcia może się różnić w zależności od wielkości klienta i złożoności projektu.
• Niektóre usługi wsparcia mogą być oferowane jako opcje premium lub we współpracy z producentami obrabiarek.

Parametry geometryczne rdzenia

Średnica trzpienia: Zwykle 1/8" (3 mm) lub 1/4" (6 mm), dobrana do możliwości uchwytu narzędziowego maszyny.

Długość całkowita: Wpływa na sztywność narzędzia i zasięg do przedmiotu obrabianego.

Średnica głowicy tnącej: Określa maksymalną szerokość linii grawerowania. Różni się znacznie w zależności od zastosowania.

• Kąt cięcia: Kąt stożkowej części frezu wpływa na tworzenie się wiórów i kształt rowków w kształcie litery V. Typowe kąty to 60, 90 i 120 stopni.
• Średnica płaskiej końcówki: Krytyczny parametr. Ten niewielki płaski element ma średnicę od tysięcznych części cala do większych rozmiarów w przypadku szerszych rowków o płaskim dnie.

Wybór materiału

• Materiał bazowy: Węglik spiekany jest najbardziej popularny ze względu na swoją trwałość i odporność na zużycie, a HSS jest bardziej ekonomiczną opcją.
• Powłoki: TiN, TiAlN, AlTiN i inne znacznie zwiększają trwałość i wydajność narzędzia (szczegółowe informacje można znaleźć w poprzednich pytaniach dotyczących powłok).

Rozważania projektowe dla konkretnych zastosowań

• Twardość grawerowanego materiału: Twardsze materiały wymagają zastosowania frezów z węglików spiekanych i bardziej odpornych na zużycie powłok.
• Pożądany kształt rowka V: Płaska średnica końcówki i kąt frezu bezpośrednio określają kształt rowka w kształcie litery V.
• Wymagania dotyczące precyzji: Prace wymagające wysokiej precyzji mogą wymagać mniejszej tolerancji w zakresie geometrii płaskiej końcówki i ogólnych wymiarów frezu.

Ważne uwagi

• Brak uniwersalnego standardu: Nie ma ustalonych standardów dla wszystkich konstrukcji frezów palcowych. Producenci mają pewną elastyczność w zakresie konkretnych geometrii.
• Personalizacja: Wielu renomowanych producentów narzędzi oferuje niestandardowe frezy trzpieniowe dostosowane do konkretnych potrzeb.
