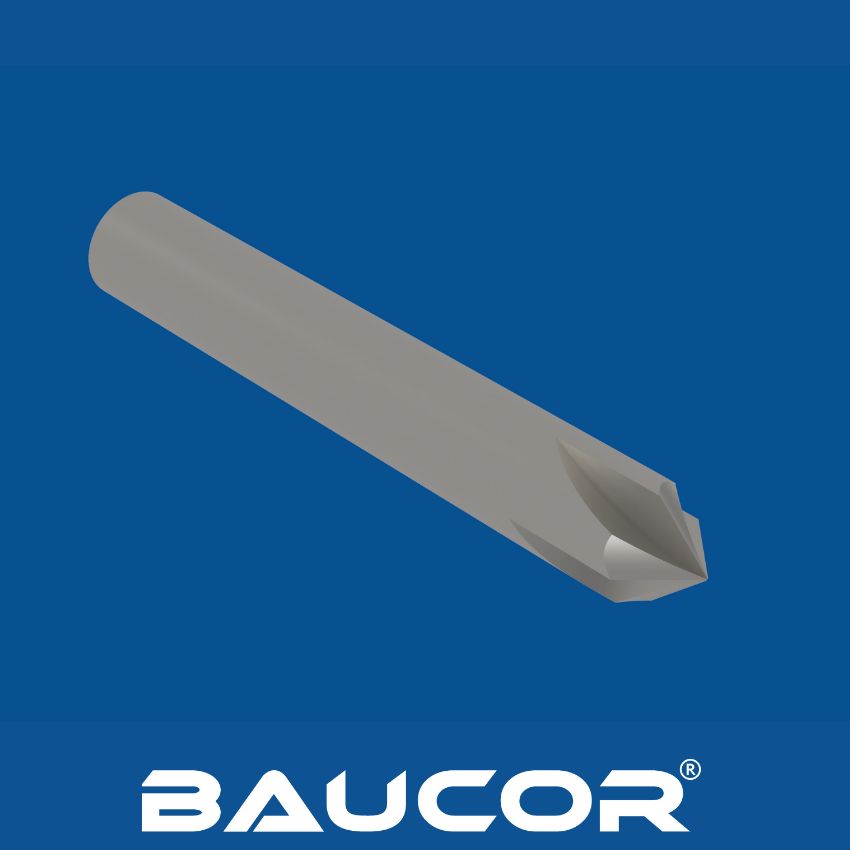

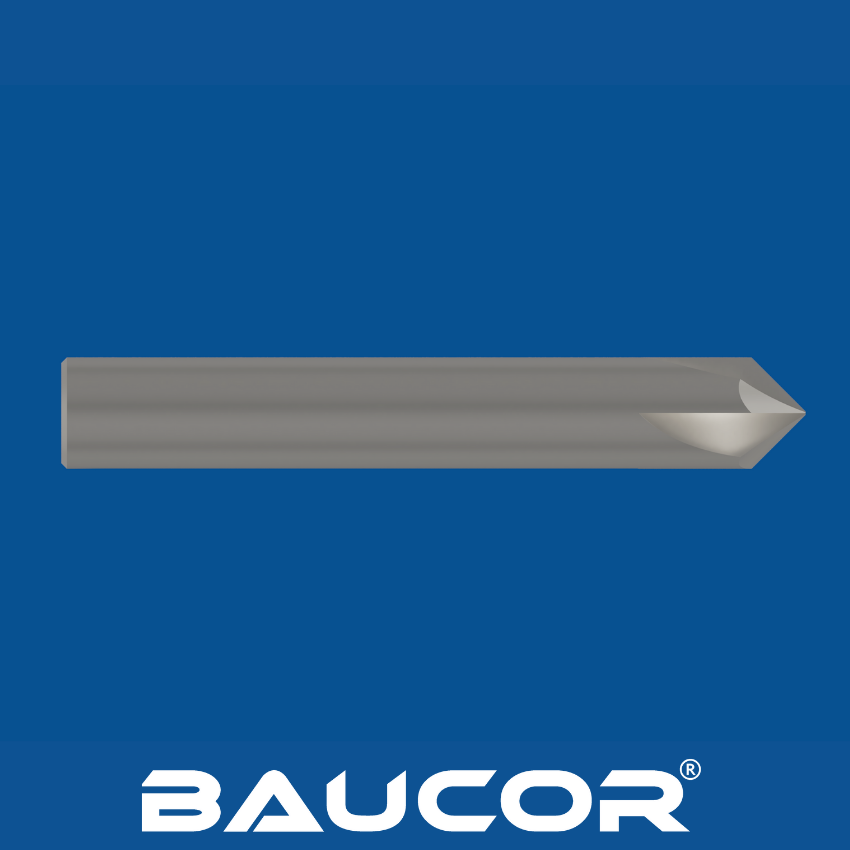

Frezy do fazowania to wszechstronne narzędzia, które umożliwiają tworzenie czystych, precyzyjnych faz i skosów na różnych materiałach obrabianych. Zrozumienie ich materiałów konstrukcyjnych ma kluczowe znaczenie dla wyboru odpowiedniego frezu do danego zadania.

Typowe materiały:

• Stal szybkotnąca (HSS): Wszechstronny i ekonomiczny wybór oferujący dobrą wytrzymałość i odporność na zużycie. Nadaje się do obróbki różnych materiałów, takich jak stal, aluminium i tworzywa sztuczne.
• Kobaltowa stal szybkotnąca (HSS-E): Zawiera kobalt poprawiający twardość, odporność na ciepło i zużycie w porównaniu do standardowej stali szybkotnącej HSS. Dzięki temu nadaje się do bardziej wymagających zastosowań i twardszych materiałów.
• Węglik spiekany: Wyjątkowo twarde i odporne na zużycie, idealne do produkcji wielkoseryjnej, obróbki materiałów ściernych lub uzyskiwania bardzo gładkich faz. Frezy fazujące z węglików spiekanych oferują dłuższą żywotność, ale są bardziej kruche niż frezy HSS.

Mniej powszechne, specjalistyczne materiały:

• Stale proszkowe (PM): Stale PM oferują równowagę pomiędzy właściwościami stali HSS i węglików spiekanych. Nadają się do produkcji średnio- i wielkoseryjnej, a ich odporność na zużycie jest wyższa niż w przypadku standardowych stali HSS.
• Ceramika: Niezwykle twarde i odporne na ciepło, stosowane do bardzo specjalistycznej obróbki twardych materiałów lub uzyskiwania ultraprecyzyjnych tolerancji i gładkich wykończeń. Frezy ceramiczne są bardziej kruche i droższe.
• Diament polikrystaliczny (PCD): Najwyższa odporność na zużycie. Frezy fazujące PCD są używane do precyzyjnej obróbki metali nieżelaznych lub materiałów ściernych, gdzie żywotność narzędzia jest najważniejsza.

Dodatkowe czynniki

• Powłoki: Wiele frezów do fazowania, niezależnie od materiału bazowego, może być powlekanych materiałami takimi jak azotek tytanu (TiN), azotek tytanowo-aluminiowy (TiAlN) lub innymi, aby jeszcze bardziej poprawić odporność na zużycie, zmniejszyć tarcie i wydłużyć żywotność narzędzia.

Kompatybilność materiałowa: Najlepszy materiał na frez do fazowania spiczastego zależy w dużej mierze od obrabianego materiału.

Frezy do fazowania są niezbędne do tworzenia skośnych krawędzi na obrabianych przedmiotach, a odpowiednia powłoka może znacznie poprawić ich wydajność. Oto zestawienie najpopularniejszych i najkorzystniejszych opcji:

Popularne powłoki:

• Azotek tytanu (TiN): Powłoka ogólnego zastosowania, która zwiększa twardość, odporność na zużycie i zmniejsza tarcie. Dobry wybór do wielu zastosowań.
• Azotek tytanowo-glinowy (TiAlN): Oferuje wyższą twardość, odporność na ciepło i odporność na utlenianie w porównaniu do TiN. Doskonały do obróbki twardszych materiałów lub przy wyższych prędkościach i posuwach.
• Węglikoazotek tytanu (TiCN): Zapewnia dobrą odporność na zużycie i doskonałą smarowność, zmniejszając tarcie i poprawiając spływ wiórów.
• Azotek chromu (CrN): Zapewnia przyzwoitą odporność na zużycie i ochronę przed korozją, odpowiedni do zastosowań wymagających chłodziwa lub wilgoci.
• Azotek glinowo-tytanowy (AlTiN): Wariant TiAlN, często wykazujący lepszą wydajność w warunkach cięcia w wysokiej temperaturze.
• Diamond-Like Carbon (DLC): Niezwykle twardy materiał o bardzo niskim współczynniku tarcia. Idealne do obróbki materiałów ściernych, metali nieżelaznych lub tam, gdzie wymagana jest wyjątkowa trwałość narzędzia i wykończenie powierzchni.

Specjalistyczne powłoki:

• Powłoki wielowarstwowe: Łączenie warstw różnych materiałów powłokowych w celu uzyskania dostosowanej charakterystyki działania.
• Powłoki nanokompozytowe: Oferują zwiększoną twardość i odporność na zużycie dzięki unikalnej nanostrukturze.

Wybór odpowiedniej powłoki

Najlepsza powłoka dla danego frezu do fazowania zależy od:

• Materiału obrabianego przedmiotu: Twardsze materiały korzystają z twardszych, odpornych na ciepło powłok, takich jak TiAlN lub DLC.
• Parametrów obróbki: Agresywne warunki skrawania sprzyjają powłokom o wysokiej odporności termicznej.
• Smarowanie: Niektóre powłoki wyróżniają się minimalnym smarowaniem, inne dobrze współpracują z chłodziwami.
• Koszt: Bardziej zaawansowane powłoki, takie jak DLC, są zwykle droższe, ale mogą zapewnić długoterminowe oszczędności dzięki zwiększonej trwałości narzędzia.
• Porady ekspertów: Baucor posiada ekspertów w dziedzinie powłok, którzy mogą polecić idealną powłokę do konkretnego zastosowania związanego z cięciem fazowym.

Frezy do fazowania mają wszechstronne zastosowanie w różnych branżach i zadaniach. Oto, gdzie są one powszechnie używane:

Podstawowe zastosowania:

• Tworzenie faz: Ich podstawową funkcją jest tworzenie skośnych fazowanych krawędzi na obrabianych przedmiotach. Ma to wiele zastosowań:


• Gratowanie: Usuwanie ostrych krawędzi i zadziorów w celu poprawy bezpieczeństwa i obsługi części.
• Estetyka: Tworzenie atrakcyjnego wizualnie, wykończonego wyglądu krawędzi.
• Przygotowanie do spawania: Fazowanie krawędzi przed spawaniem w celu poprawy penetracji i wytrzymałości spoiny.
• Zmniejszenie koncentracji naprężeń: Fazowanie rozkłada naprężenia w narożnikach, zwiększając trwałość części.
• Pogłębianie: Tworzenie stożkowych wgłębień wokół otworów w celu umożliwienia osadzenia łbów śrub równo lub poniżej powierzchni przedmiotu obrabianego.
• Fazowanie punktowe: Tworzenie płaskich, gładkich powierzchni wokół otworów w celu zapewnienia bezpiecznego połączenia elementów złącznych lub komponentów.

Konkretne branże i przykłady:

• Przemysł lotniczy i obronny: Do obróbki precyzyjnych komponentów, w przypadku których kluczowe znaczenie mają wąskie tolerancje, gratowanie i gładkie wykończenie.
• Motoryzacja: Do fazowania i gratowania elementów silnika, obudów i innych.
• Obróbka ogólna: Używane przez mechaników do szerokiej gamy zadań w produkcji, narzędziowniach i tłoczniach oraz środowiskach produkcyjnych.
• Produkcja urządzeń medycznych: Do precyzyjnego fazowania delikatnych lub istotnych dla bezpieczeństwa komponentów.

Jak są używane:

Frezy do fazowania spiczastego są zwykle używane we frezarkach CNC, frezarkach ręcznych, a nawet czasami w prasach wiertarskich do prostych operacji pogłębiania.

Frezy do fazowania to wszechstronne narzędzia zapewniające precyzyjne wykańczanie krawędzi i usuwanie zadziorów. Są one niezbędne w branżach, w których jakość, bezpieczeństwo i wydajność komponentów są najważniejsze. Przyjrzyjmy się kluczowym sektorom:

• Przemysł lotniczy i obronny: Branże te wymagają nieskazitelnych komponentów. Frezy do fazowania spiczastego zapewniają gładkie krawędzie, precyzyjne fazowanie i gratowanie krytycznych części, w przypadku których kluczowe znaczenie mają wąskie tolerancje.
• Motoryzacja: Frezy ze spiczastą fazą odgrywają znaczącą rolę w obróbce komponentów silnika, układów przeniesienia napędu i różnych innych części samochodowych, wymagających czystych krawędzi i precyzji.
• Obróbka ogólna i produkcja: Obrabiarki w wielu branżach polegają na frezach ze spiczastą fazą do gratowania, tworzenia estetycznych faz, przygotowywania powierzchni do spawania, pogłębiania i punktowego napawania różnych komponentów.
• Produkcja urządzeń medycznych: Bezpieczeństwo i gładkie wykończenie mają kluczowe znaczenie dla komponentów medycznych. Frezy do fazowania punktowego zapewniają precyzyjne fazowanie i gratowanie oraz spełniają rygorystyczne standardy branżowe.
• Sektor naftowy i gazowy: Sektor ten może wykorzystywać frezy ze spiczastym fazowaniem do obróbki komponentów stosowanych w urządzeniach wiertniczych, rafineryjnych i transportowych.

Dlaczego frezy do fazowania spiczastego są popularne?

Ich zdolność do docierania do wewnętrznych narożników i tworzenia faz w otworach sprawia, że są one niezbędne w branżach skoncentrowanych na precyzji i doskonałym wykończeniu.

Frezy do fazowania to wszechstronne narzędzia, które znajdują zastosowanie w wielu typach maszyn:

• Frezarki CNC: Frezarki CNC oferują idealne połączenie precyzji, automatyzacji i elastyczności dla złożonych zadań fazowania. Można je zaprogramować do tworzenia faz pod różnymi kątami, na różnych głębokościach i w różnych miejscach na obrabianym przedmiocie.
• Frezarki ręczne: Wykwalifikowani mechanicy używają ostrych frezów do fazowania w ręcznych frezarkach do zadań wymagających fazowania, licowania punktowego i pogłębiania. Wymagając większych umiejętności operatora, frezarki ręczne oferują elastyczność w przypadku niestandardowych lub jednorazowych zadań.
• Prasy wiertarskie (ograniczone zastosowanie): W niektórych podstawowych scenariuszach prasa wiertarska może być używana z frezem do fazowania spiczastego do prostych operacji pogłębiania.

Wybierając dostawcę frezów do fazowania ostrzy, Baucor wykracza poza zwykłe oferowanie narzędzi. Baucor zapewnia kompleksowe wsparcie projektowe i inżynieryjne, aby zapewnić optymalne wyniki w konkretnych zastosowaniach. Oto, czego można oczekiwać:

1. Wspólna optymalizacja projektu

• Dobór materiałów: Inżynierowie Baucor współpracują z klientami w celu wyboru optymalnego materiału (HSS, Cobalt HSS, węglik spiekany itp.) w oparciu o materiały obrabianego przedmiotu, wielkość produkcji i pożądaną trwałość narzędzia.
• Doświadczenie w zakresie geometrii: Doradztwo w zakresie idealnego kąta fazowania, liczby rowków wiórowych, kątów wypukłości i geometrii końcówki dostosowanej do konkretnych zastosowań w celu uzyskania maksymalnej wydajności i jakości wykończenia.
• Personalizacja: Tworzenie niestandardowych frezów fazujących o niestandardowych wymiarach, kątach lub wyspecjalizowanych cechach do unikalnych zastosowań.
• Zalecenia dotyczące powłok: Prowadzenie klientów w kierunku idealnej powłoki (TiN, TiAlN, DLC itp.) w celu zmaksymalizowania żywotności narzędzia i wydajności w określonych warunkach obróbki.

2. Zaawansowana symulacja i testowanie

• Analiza metodą elementów skończonych (MES): Symulacja sił skrawania i naprężeń w konstrukcji frezu do fazowania, przewidywanie potencjalnych punktów awarii i optymalizacja pod kątem wytrzymałości i sztywności.
• Analiza przepływu wiórów: Modelowanie formowania i odprowadzania wiórów w celu zapewnienia wydajnego cięcia, zwłaszcza podczas obróbki trudnych materiałów.
• Własne prototypowanie i testowanie: Baucor posiada dedykowane urządzenia do szybkiego prototypowania i rygorystycznego testowania nowych projektów frezów do fazowania w rzeczywistych warunkach.

3. Bieżąca optymalizacja i wsparcie

• Monitorowanie wydajności: Współpraca z klientami w celu analizy danych dotyczących zużycia narzędzi, sugerowanie korekt parametrów obróbki lub potencjalnych zmian konstrukcyjnych w celu uzyskania jeszcze większej wydajności.
• Wiedza techniczna: Zespół inżynierów chętnie odpowiada na pytania, rozwiązuje problemy i pomaga zmaksymalizować wydajność frezów do fazowania Baucor.

Propozycja wartości Baucor: To kompleksowe wsparcie sprawia, że Baucor przestaje być tylko dostawcą narzędzi, a staje się partnerem w rozwiązywaniu wyzwań produkcyjnych i ciągłym doskonaleniu operacji obróbczych klientów.

Frezy do fazowania spiczastego są niezbędnymi narzędziami do precyzyjnej obróbki skrawaniem, gdzie wymagane są czyste krawędzie, gratowanie i określone kąty fazowania. Zaprojektowanie idealnego frezu do fazowania spiczastego wiąże się jednak z czymś więcej niż tylko wyborem materiału i kąta. Oto zestawienie kluczowych czynników, które należy wziąć pod uwagę:

Podstawowe elementy projektu

• Materiał ma znaczenie: Wybierz spośród stali szybkotnącej (HSS), kobaltowej stali szybkotnącej (HSS), pełnego węglika spiekanego lub innych specjalistycznych materiałów. Aby dokonać właściwego wyboru, należy wziąć pod uwagę twardość przedmiotu obrabianego, pożądaną trwałość narzędzia i wielkość produkcji.
• Moc powłok: Zwiększ wydajność dzięki powłokom takim jak TiN, TiAlN, CrN, a nawet bardzo twardym powłokom diamentowo-węglowym (DLC). Powłoki te zmniejszają tarcie, chronią przed zużyciem i zarządzają ciepłem, wydłużając żywotność narzędzia.
• Wybór trzpienia: Wybierz trzpień prosty lub stożkowy, aby dopasować go do frezarki CNC, frezarki ręcznej lub innej wybranej obrabiarki.
• Wszystko o kątach: Wybierz kąt fazowania (często 45, 60 lub 90 stopni), który najlepiej odpowiada wymaganiom danego zastosowania.
• Dokładność rowków: Liczba i kształt rowków wpływa na usuwanie wiórów i wykończenie powierzchni. Spiralne rowki często zapewniają gładsze cięcie.
• Wytrzymałość końcówki: Upewnij się, że konstrukcja ostrza jest wystarczająco wytrzymała dla danego materiału obrabianego i parametrów obróbki.
• Kąty odciążenia: Zoptymalizowane kąty wypukłości za krawędziami skrawającymi mają kluczowe znaczenie dla redukcji tarcia i wytrzymałości krawędzi skrawających.
• Właściwy dobór rozmiaru: Wszystkie wymiary, w tym średnica, długość i długość rowka wiórowego, muszą być zgodne z konkretnym zadaniem obróbki.

Więcej niż podstawy: Znalezienie idealnego dopasowania

• Obrabiany przedmiot ma znaczenie: Twardsze materiały wymagają twardszych, bardziej odpornych na zużycie materiałów i powłok.
• Rozmiar fazy: Określa wymaganą średnicę frezu i kąt fazowania.
• Cele w zakresie wykończenia powierzchni: Aby uzyskać wyjątkową gładkość, konieczne może być zastosowanie większej liczby rowków i specjalistycznych powłok.
• Wielkość produkcji: Obróbka wielkoseryjna korzysta z twardszych materiałów, takich jak węgliki spiekane i trwałe powłoki.

Kluczowe są wskazówki ekspertów

Zaprojektowanie idealnego frezu do fazowania spiczastego wymaga zrównoważenia kompromisów między różnymi czynnikami. Współpraca z Baucor zapewnia dostęp do najnowocześniejszej wiedzy projektowej i gwarantuje, że otrzymasz idealne narzędzie do optymalizacji procesów obróbki.
