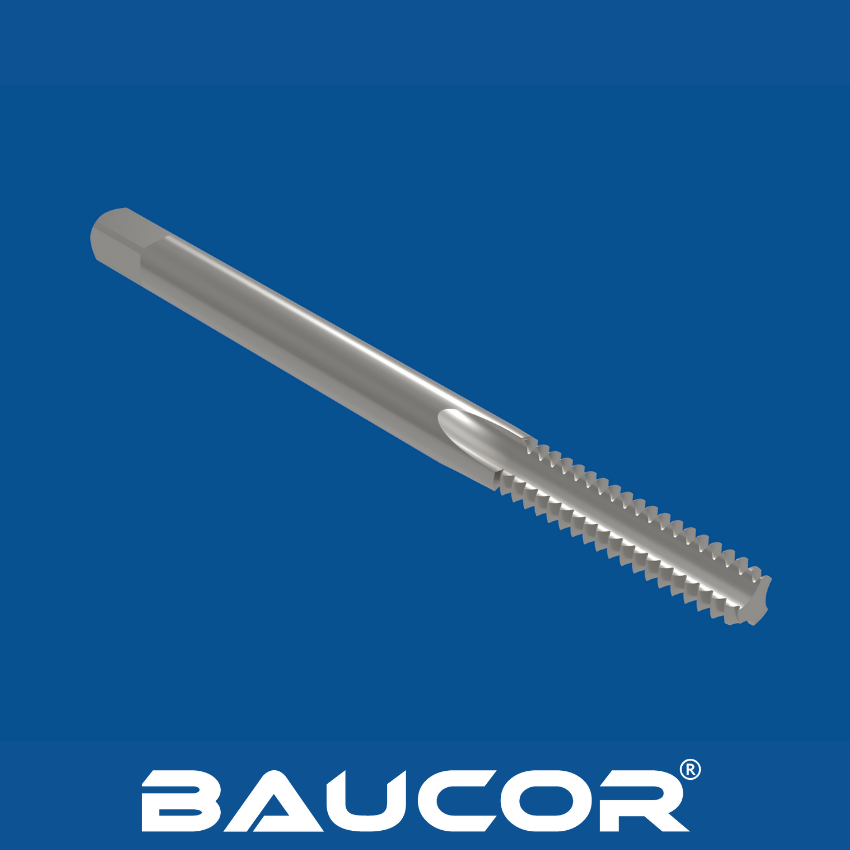

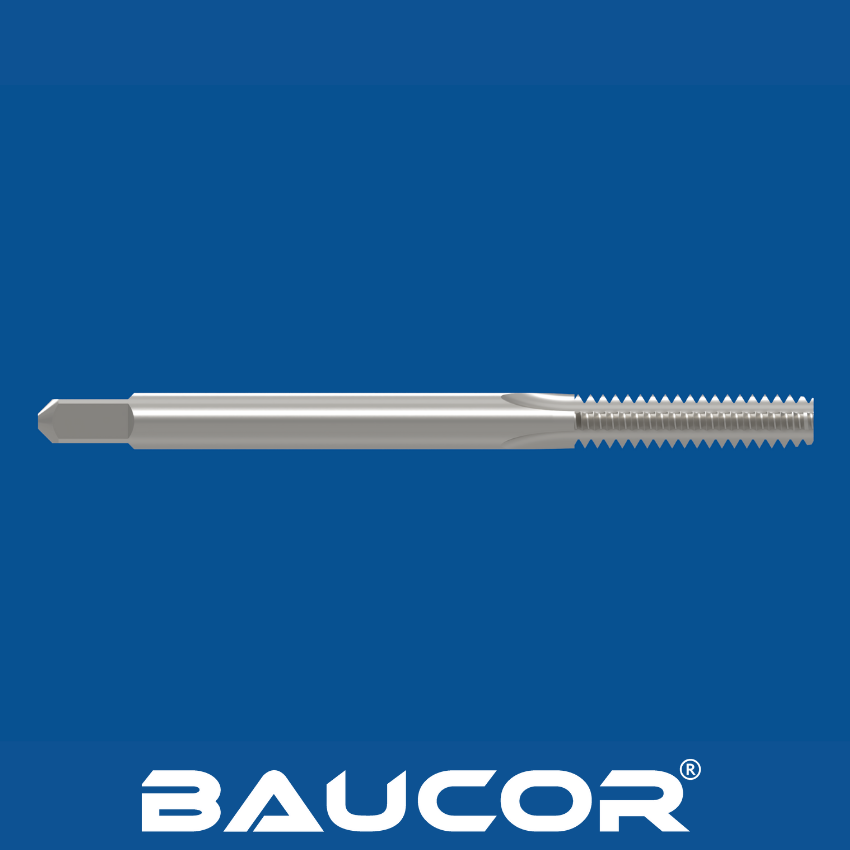

Gwintowniki ręczne z rowkiem prostym, znane ze swojej prostoty i skuteczności w obróbce materiałów o niskiej wiórowości, wymagają wytrzymałych materiałów, aby sprostać rygorom gwintowania. Oto, czego prawdopodobnie używają producenci tacy jak Baucor:

Typowe materiały:

• Stal szybkotnąca (HSS): Standard branżowy dla wielu gwintowników ręcznych! HSS oferuje dobrze wyważoną kombinację:
• Twardość: Niezbędna do nacinania gwintów w różnych materiałach.
• Wytrzymałość: Odporność na pękanie podczas gwintowania.
• Przystępność cenowa: Sprawia, że HSS jest atrakcyjnym wyborem do zastosowań ogólnych.
• Kobaltowa stal szybkotnąca (HSS-E): Gdy zadanie staje się trudniejsze, HSS-E wkracza do akcji. Zwiększona zawartość kobaltu poprawia jej właściwości:
• Odporność na ciepło: Niezbędna przy obróbce trudniejszych materiałów lub w środowiskach produkcji wielkoseryjnej.
• Odporność na zużycie: Wydłuża żywotność gwintownika, zmniejszając potrzebę jego częstej wymiany.

Materiały specjalne:

• Stal szybkotnąca w proszku (PM HSS): Dla naprawdę wymagających zadań w materiałach ściernych, PM HSS może być odpowiedzią. Unikalny proces produkcji zapewnia:
• Wyjątkową odporność na zużycie: Przewyższa standardową stal HSS w trudnych warunkach.
• Wysoka wytrzymałość: Minimalizuje ryzyko pęknięcia gwintownika, nawet przy intensywnym użytkowaniu.

Węglik spiekany: W niektórych sytuacjach można użyć gwintowników ręcznych z węglików spiekanych. Ich wyjątkowa twardość i odporność na zużycie są idealne:

• Wysoce ściernych materiałów: Podczas gwintowania wyjątkowo twardych lub ściernych materiałów, w których standardowe gwintowniki uległyby przedwczesnemu zużyciu.
• Zastosowań wymagających wysokiej precyzji: Węgliki spiekane mogą zachować tolerancje i tworzyć ostrzejsze gwinty dzięki swojej sztywności.

Specjalistyczne stale narzędziowe: Niektórzy producenci mogą oferować gwintowniki wykonane z określonych gatunków stali narzędziowej do bardzo specjalistycznych zadań, w których wymagana jest unikalna mieszanka właściwości:

Zwiększona odporność na wstrząsy: Do zastosowań, w których uderzenia lub wibracje mogą stanowić problem.

Kompatybilność z określonymi materiałami: Aby zoptymalizować wydajność podczas gwintowania niektórych tworzyw sztucznych, stopów nieżelaznych lub innych materiałów o unikalnych właściwościach obróbki.

• Obróbka powierzchni i powłoki: Poza materiałem bazowym, powłoki odgrywają kluczową rolę w zwiększaniu wydajności:
• Powłoki na bazie azotków: Opcje takie jak azotek tytanu (TiN), azotek tytanu i aluminium (TiAlN) lub węgloazotek tytanu (TiCN) są często stosowane w celu poprawy odporności na zużycie, zwiększenia twardości powierzchni i zmniejszenia tarcia.
• Specjalistyczne powłoki: W przypadku określonych materiałów obrabianych lub zastosowań można zastosować mniej popularne powłoki, takie jak azotek chromu (ze względu na obawy związane z korozją) lub wielowarstwowe powłoki łączące zalety wielu materiałów w celu dalszego zwiększenia wydajności.

Znaczenie doboru materiałów do konkretnych zastosowań

Należy pamiętać, że wybór odpowiedniego materiału gwintownika wykracza poza zwykły wybór najtwardszej lub najbardziej zaawansowanej opcji. Aby zmaksymalizować wydajność, żywotność narzędzia i zminimalizować koszty projektu:

• Skonsultuj się z ekspertami: Producenci gwintowników, tacy jak Baucor, lub doświadczeni mechanicy mogą udzielić wskazówek dostosowanych do konkretnych potrzeb.
• Równoważenie wydajności i kosztów: Chociaż niektóre alternatywne materiały mogą wyróżniać się w pewnych obszarach, często wiążą się z wyższą ceną. Należy dokładnie ocenić stosunek kosztów do wydajności.
• Testowanie: W krytycznych zastosowaniach korzystne może być przetestowanie różnych materiałów gwintowników w celu określenia, które z nich najlepiej sprawdzą się w danym scenariuszu.

Gwintowniki ręczne z prostym rowkiem, nawet wykonane z wysokiej jakości materiałów, takich jak HSS lub HSS-E, mogą korzystać z obróbki powierzchni i powłok. Powłoki te poprawiają różne właściwości, prowadząc do płynniejszego gwintowania, wydłużenia żywotności narzędzia i poprawy jakości gwintu. Przyjrzyjmy się kilku popularnym opcjom oferowanym przez Baucor:

Popularne powłoki dla gwintowników ręcznych

• Azotek tytanu (TiN): Klasyczna powłoka w kolorze złota, TiN oferuje szeroki pakiet korzyści:
• Zmniejszone tarcie: Minimalizuje tarcie między gwintownikiem a obrabianym materiałem, zmniejszając siłę gwintowania i wytwarzanie ciepła.
• Zwiększona odporność na zużycie: Wydłuża żywotność gwintownika, szczególnie w przypadku gwintowania materiałów ściernych lub produkcji wielkoseryjnej.
• Opłacalność: Równowaga między przystępną ceną a korzyściami w zakresie wydajności.
• Azotek tytanowo-glinowy (TiAlN): Gdy ciepło staje się głównym problemem, TiAlN zajmuje centralne miejsce:
• Zastosowania wysokotemperaturowe: Zachowuje swoje właściwości w podwyższonych temperaturach, idealny do gwintowania materiałów odpornych na ciepło lub operacji z dużą prędkością.
• Odporność na utlenianie: Zapewnia dodatkową ochronę przed degradacją w wysokich temperaturach.

Inne powłoki

W zależności od oferty Baucor i konkretnych potrzeb, inne opcje mogą obejmować:

• Azotek chromu (CrN): Doskonały w sytuacjach o wysokiej wilgotności lub potencjalnej korozji.
• Powłoki wielowarstwowe: Najnowocześniejsze powłoki, które łączą zalety wielu materiałów, oferując doskonałą odporność na zużycie, niskie tarcie i ochronę przed określonymi rodzajami zużycia.

Węgloazotek tytanu (TiCN): Znany z połączenia twardości, odporności na zużycie i smarowności (zmniejszonego tarcia). TiCN wyróżnia się następującymi właściwościami

• Redukcja zacierania: Zapobiega przywieraniu materiału do gwintownika, zwłaszcza w przypadku bardziej miękkich materiałów obrabianych.
• Wydajność ogólnego zastosowania: Równowaga właściwości sprawia, że nadaje się do szerszego zakresu zastosowań gwintowania w porównaniu z niektórymi bardziej specjalistycznymi powłokami.

Węgiel diamentopodobny (DLC): Powłoki DLC charakteryzują się ekstremalną twardością, doskonałą odpornością na zużycie i bardzo niskim współczynnikiem tarcia. Dzięki temu idealnie nadają się do:

wymagających materiałów: Gwintowanie wyjątkowo twardych lub ściernych stopów, w przypadku których inne powłoki ulegają przedwczesnemu zużyciu.

Precyzyjne gwintowanie: Utrzymanie ścisłych tolerancji i wysokiej jakości powierzchni gwintów dzięki zmniejszonemu tarciu i doskonałej odporności na zużycie.

• Azotek cyrkonu (ZrN): Oferuje właściwości podobne do TiN (odporność na zużycie, zmniejszone tarcie), ale z charakterystycznym kolorem przypominającym brąz. Jest to często realna alternatywa dla gwintowania ogólnego przeznaczenia.
• Specjalistyczne i zastrzeżone powłoki: Niektórzy producenci gwintowników mogą oferować unikalne powłoki dostosowane do konkretnych materiałów lub zastosowań. Mogą one obejmować
• Wielowarstwowe nanopowłoki: Połączenie wielu materiałów o właściwościach zaprojektowanych w celu zwiększenia wydajności w bardzo wymagających zadaniach.
• Powłoki zoptymalizowane pod kątem materiałów nieżelaznych: Zajmowanie się unikalnymi interakcjami między określonymi powłokami i materiałami, takimi jak stopy aluminium.

Jak powłoki mogą pomóc

• Płynniejsze gwintowanie: Zmniejszone tarcie przekłada się na mniejszą siłę wymaganą do gwintowania, minimalizując zmęczenie operatora i poprawiając kontrolę nad gwintem.
• Czystsze gwinty: Powłoki mogą pomóc w produkcji czystszych, bardziej precyzyjnych gwintów, minimalizując gromadzenie się wiórów i poprawiając ich odprowadzanie.
• Krótsze przestoje: Wydłużona żywotność narzędzia dzięki odporności na zużycie oznacza mniejszą liczbę wymian gwintowników i krótsze przestoje produkcyjne.
• Oszczędność kosztów: Chociaż gwintowniki powlekane mogą mieć nieco wyższy koszt początkowy, ich wydłużona żywotność i lepsza wydajność mogą z czasem prowadzić do znacznych oszczędności kosztów.

Optymalizacja wyboru: Weź pod uwagę zastosowanie

• Materiał przedmiotu obrabianego: Dopasuj powłokę do materiału, który gwintujesz. Na przykład CrN może być idealna do stali nierdzewnej ze względu na jej odporność na korozję, podczas gdy TiAlN doskonale sprawdza się w wysokich temperaturach występujących podczas gwintowania stopów Inconel.
• Wielkość produkcji: W przypadku gwintowania na dużą skalę, korzyści płynące z zastosowania powłoki premium, takiej jak TiAlN, w zakresie trwałości narzędzia mogą przeważyć nad nieco wyższymi kosztami.
• Budżet: Należy rozważyć opłacalność różnych opcji powlekania. Standardowe powłoki TiN oferują dobrą równowagę dla wielu zastosowań.

Gwintowniki z prostym rowkiem, znane również jako gwintowniki ręczne, to konie robocze w świecie tworzenia gwintów. Ale w jakich branżach te wszechstronne narzędzia są najczęściej używane? Przyjrzyjmy się kilku kluczowym zastosowaniom:

• Hydraulika: Od budynków mieszkalnych po budynki komercyjne, hydraulicy polegają na prostych gwintownicach do tworzenia gwintowanych połączeń w rurach, zaworach, kranach, głowicach prysznicowych i innych elementach linii wodnych i gazowych.


• HVAC (ogrzewanie, wentylacja i klimatyzacja): Gwintowniki te odgrywają istotną rolę w łączeniu rur miedzianych i innych materiałów stosowanych w przewodach czynnika chłodniczego w klimatyzatorach i pompach ciepła. Są również niezbędne do gwintowania połączeń na zaworach i innych elementach systemu HVAC.


• Produkcja i przetwórstwo przemysłowe: Rozbudowane systemy rurociągów są cechą charakterystyczną wielu obiektów przemysłowych. Gwintowniki z prostym rowkiem są niezbędne do tworzenia szczelnych połączeń w rurach, zbiornikach, zaworach i kolektorach używanych do transportu cieczy, gazów i innych płynów w tych procesach.


• Motoryzacja: Świat pojazdów w dużej mierze opiera się na połączeniach gwintowych przewodów płynów. Gwintowniki z prostym rowkiem odgrywają kluczową rolę w gwintowaniu połączeń przewodów paliwowych, hamulcowych, olejowych i hydraulicznych w różnych zastosowaniach motoryzacyjnych.


• Naprawa i konserwacja (MRO): Gdy gwinty ulegają uszkodzeniu w rurach, złączkach lub komponentach w różnych branżach, na ratunek przychodzą gwintowniki z prostym rowkiem. Umożliwiają one technikom przywrócenie tych gwintów podczas czynności konserwacyjnych i naprawczych.


• Produkcja na zamówienie: Specjalistyczne instalacje rurowe, osprzęt i komponenty często wymagają połączeń gwintowanych. Gwintowniki z prostym rowkiem umożliwiają twórcom produkcję tych unikalnych części potrzebnych w różnych zastosowaniach.

Gwintowniki z prostym rowkiem, często określane jako gwintowniki ręczne, są podstawą w różnych branżach ze względu na ich zdolność do tworzenia niezawodnych połączeń gwintowych. Oto podział niektórych kluczowych użytkowników:

• Hydraulika i HVAC: Gwintowniki te są niezbędne do tworzenia szczelnych połączeń w rurach, zaworach, kranach i przewodach chłodniczych w środowisku mieszkalnym, komercyjnym i przemysłowym.


• Produkcja i przetwarzanie: Rozległe sieci rurociągów w fabrykach polegają na prostych gwintownikach do bezpiecznych połączeń w zbiornikach, kolektorach i rurach transportujących płyny i gazy.


• Motoryzacja i transport: Odgrywają kluczową rolę w gwintowaniu przewodów paliwowych, hamulcowych, olejowych i hydraulicznych w różnych pojazdach.


• Naprawa i konserwacja (MRO): Przywracanie uszkodzonych gwintów w rurach, złączkach i komponentach w różnych branżach jest powszechnym zastosowaniem tych gwintowników.


• Produkcja na zamówienie: Tworzenie specjalistycznych części z gwintowanymi połączeniami do unikalnych zastosowań często wymaga użycia gwintowników z prostym rowkiem.

Wspólny gwint: Szczelność

Gwintowniki z prostym rowkiem oferują wszechstronne i przyjazne dla użytkownika rozwiązanie do tworzenia bezpiecznych połączeń gwintowych w wielu branżach. Ich zdolność do działania zarówno ręcznie, jak i za pomocą wiertarek sprawia, że można je dostosować do różnych potrzeb.

Podczas gdy gwintowniki z prostym rowkiem, znane również jako gwintowniki ręczne, mogą być używane ręcznie, ich funkcjonalność rozciąga się na różne maszyny. Oto zestawienie niektórych typowych zastosowań:

• Wiertarki: Wiele wiertarek jest wyposażonych w funkcję gwintowania, umożliwiającą kontrolowane gwintowanie za pomocą gwintowników z prostym rowkiem. Jest to idealne rozwiązanie do prostych operacji gwintowania.
• Frezarki (ze sztywnym gwintowaniem): Frezarki z funkcją gwintowania na sztywno oferują większą precyzję i kontrolę podczas gwintowania w porównaniu do wiertarek. Jest to odpowiednie rozwiązanie do zadań wymagających większej dokładności.

Maszyny CNC:

• Frezarki CNC (VMC): Te wszechstronne maszyny mogą wykonywać gwintowanie wraz z innymi operacjami obróbki skrawaniem, usprawniając proces produkcji części wymagających gwintowanych otworów.
• Tokarki CNC (z oprzyrządowaniem na żywo): Tokarki z żywym oprzyrządowaniem mogą wykorzystywać gwintowniki z prostym rowkiem do tworzenia połączeń gwintowych prostopadłych do linii środkowej części, np. z boku rury lub złączki.
• Dedykowane maszyny do gwintowania: W przypadku zastosowań gwintowania o dużej objętości, wyspecjalizowane maszyny oferują krótkie czasy cyklu i zautomatyzowane zmiany narzędzi, maksymalizując wydajność.

Inne wyposażenie:

• Głowice gwintujące: Głowice te mogą być montowane na prasach wiertarskich lub starszych maszynach CNC bez sztywnego gwintowania. Zapewniają one funkcje bezpieczeństwa i lepszą kontrolę gwintowania dla bardziej wymagających zadań.
• Uchwyty narzędziowe: Wybór uchwytu narzędziowego (np. uchwyt z tuleją zaciskową ER, szybkowymienny uchwyt gwintujący) wpływa na takie czynniki jak sztywność gwintownika, precyzja i kompensacja niewspółosiowości.

Baucor posiada wiedzę na temat narzędzi skrawających i doświadczenie inżynieryjne, aby pomóc w znalezieniu idealnego rozwiązania.

Potencjalne usługi wsparcia:

• Wybór materiału gwintownika: Nie jesteś pewien, czy HSS, kobalt HSS lub inny materiał jest najlepszy dla Twojego przedmiotu obrabianego? Eksperci Baucor mogą pomóc w wyborze idealnego gwintownika do danego zastosowania.
• Wybór odpowiedniego gwintu: Potrzebujesz gwintu zgrubnego czy drobnozwojnego? Metryczny czy zunifikowany? Baucor pomaga uzyskać optymalne gwinty dla wymagań projektu.
• Dostosowanie gwintownika: Czy Twój projekt wymaga specjalistycznego gwintownika z prostym rowkiem? Zespół inżynierów Baucor może być w stanie stworzyć niestandardowy gwintownik idealnie dopasowany do specyfikacji klienta.
• Optymalizacja aplikacji: Uzyskaj od inżynierów Baucor zalecenia dotyczące powłok, prędkości gwintowania, smarowania i nie tylko, aby zwiększyć wydajność gwintowania i żywotność narzędzia.

Zrozumienie konstrukcji gwintownika ręcznego z rowkiem prostym dla optymalnego gwintowania

Chociaż nie ma jednej biblii projektowania gwintowników z prostym rowkiem, zrozumienie kluczowych zasad i standardów pomoże wybrać odpowiednie narzędzie:

Kluczowe elementy konstrukcyjne

• Materiał ma znaczenie: Stal szybkotnąca (HSS) jest standardem, ale twardsze materiały mogą wymagać gwintowników kobaltowych HSS lub PM HSS. Sprawdź wymagania dotyczące obrabianego przedmiotu!
• Rozmiar trzpienia: Standardowe trzpienie pasują do popularnych kluczy do gwintowników i uchwytów maszynowych. Zapewnij kompatybilność ze swoim sprzętem.
• Rowki proste: Są one idealne do obróbki materiałów o krótkich wiórach. Należy pamiętać, że mogą one ograniczać usuwanie wiórów w otworach przelotowych w porównaniu z rowkami spiralnymi.
• Konstrukcja gwintu: Dokładność jest najważniejsza! Normy dotyczące kształtu gwintów (ISO, ANSI) określają dokładny kształt, rozmiar i tolerancje w celu zapewnienia wymienności i właściwego dopasowania.
• Powłoki zwiększające wydajność: Azotek tytanu (TiN) i inne powłoki zmniejszają tarcie i zużycie. Zwiększają one żywotność gwintownika, szczególnie w przypadku twardszych materiałów.
