Bezpieczny uchwyt uchwytu z rozwiertakami z trzpieniem stożkowym

DEKADY DOŚWIADCZENIA. NIEZLICZONE PRECYZYJNE OTWORY. ROZWIERTAKI BAUCOR:

LIDER W BRANŻY TECHNOLOGII WYKAŃCZANIA OTWORÓW.

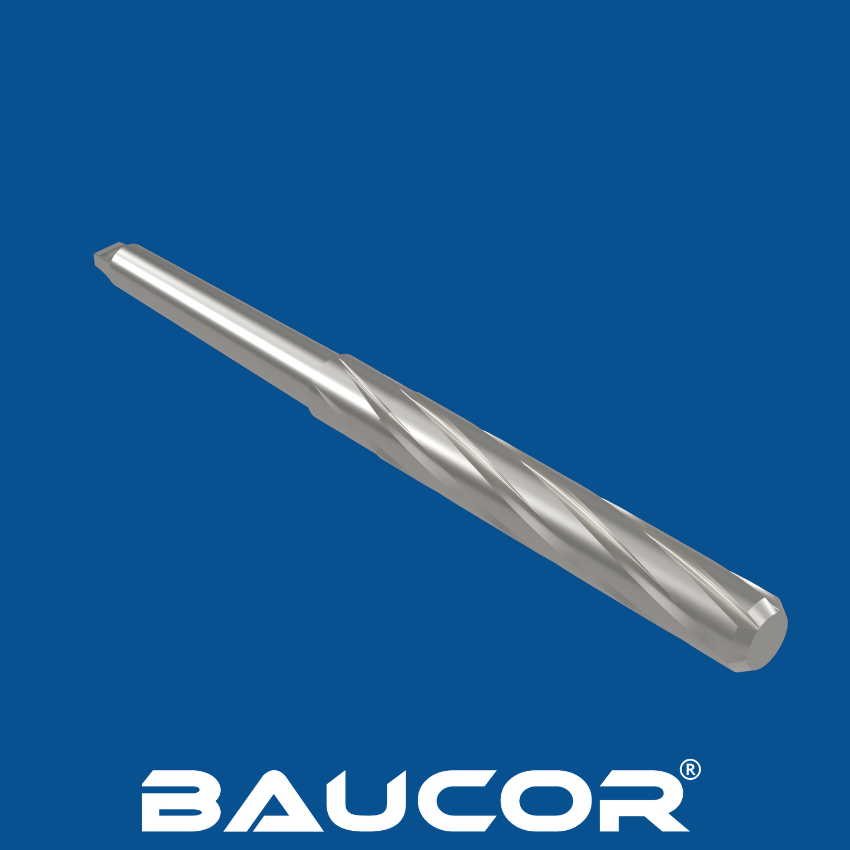

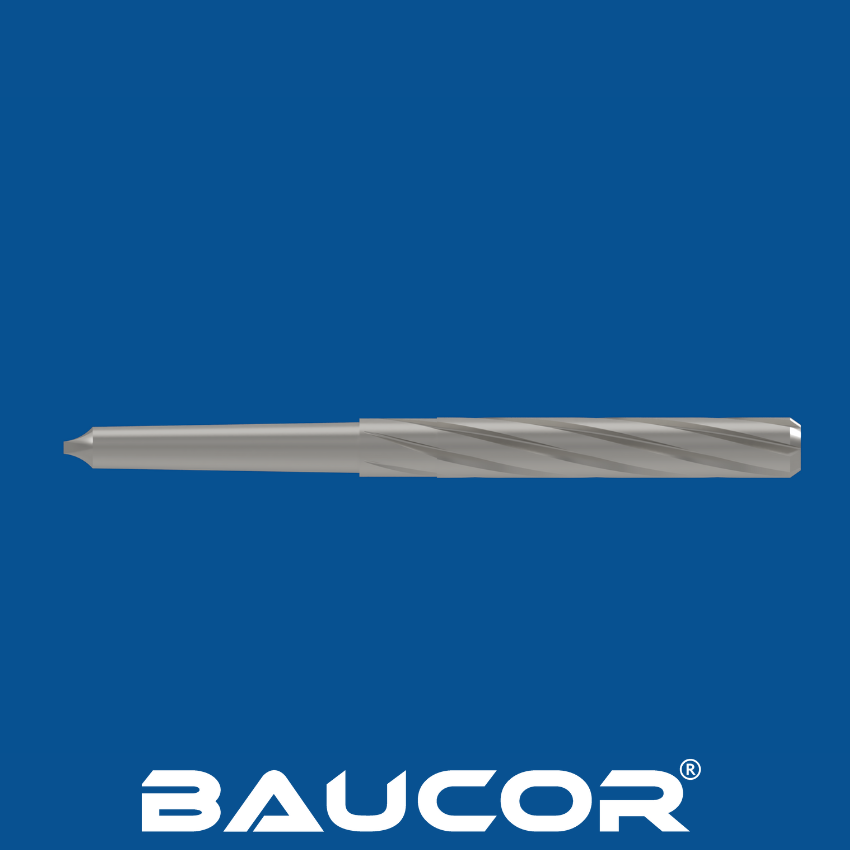

Czym są rozwiertaki z chwytem stożkowym? Jak to działa?

Rozwiertaki z trzpieniem stożkowym to narzędzia skrawające przeznaczone do powiększania i precyzyjnego wykańczania istniejących otworów w różnych materiałach. Ich charakterystyczną cechą jest stożkowy trzpień, który pasuje bezpiecznie do dopasowanego stożkowego gniazda w obrabiarce, zapewniając dokładne wyrównanie i współosiowość.

Jak działają rozwiertaki z chwytem stożkowym:

  • Konstrukcja: Rozwiertaki z chwytem stożkowym mają zazwyczaj proste lub spiralne rowki biegnące wzdłuż korpusu narzędzia. Krawędzie skrawające na tych rowkach są odpowiedzialne za usuwanie materiału, gdy rozwiertak obraca się wewnątrz otworu.
  • Czynność cięcia: Rozwiertak jest wprowadzany do wstępnie wywierconego otworu i powoli obracany podczas wprowadzania do przedmiotu obrabianego. Krawędzie tnące na rowkach stopniowo powiększają otwór do żądanej średnicy, pozostawiając gładkie, precyzyjne wykończenie.
  • Stożkowy chwyt: Stożkowy trzpień zapewnia funkcję samozaciskową, zapewniając ciasne i dokładne dopasowanie do wrzeciona obrabiarki lub uchwytu narzędziowego. Eliminuje to potrzebę stosowania dodatkowych mechanizmów mocujących i zapobiega poślizgowi podczas pracy.

Jak produkowane są rozwiertaki z trzpieniem stożkowym?

Proces produkcji rozwiertaków z chwytem stożkowym obejmuje kilka etapów, łączących precyzyjną obróbkę skrawaniem, obróbkę cieplną i techniki wykańczania powierzchni w celu uzyskania wysokiej jakości narzędzia skrawającego.

Wybór materiału:

  • Stal szybkotnąca (HSS): Najpopularniejszy materiał ze względu na jego twardość, odporność na zużycie i zdolność do utrzymania ostrej krawędzi tnącej w wysokich temperaturach.
  • Kobaltowa stal szybkotnąca (HSS-Co): Zawiera kobalt zwiększający twardość i odporność na zużycie, odpowiednia do cięcia twardszych materiałów.
  • Węglik spiekany: Niezwykle twarde i odporne na zużycie, idealne do produkcji wielkoseryjnej i cięcia materiałów ściernych.

Zaostrzenie:

  • Wybrany materiał (HSS, HSS-Co lub węglik) jest cięty na półfabrykaty, które są cylindrycznymi kawałkami o wymaganej długości dla korpusu rozwiertaka.

Proces produkcji rozwiertaków z chwytem stożkowym obejmuje kilka etapów, łączących precyzyjną obróbkę skrawaniem, obróbkę cieplną i techniki wykańczania powierzchni w celu uzyskania wysokiej jakości narzędzia skrawającego.

Wybór materiału:

  • Stal szybkotnąca (HSS): Najpopularniejszy materiał ze względu na swoją twardość, odporność na zużycie i zdolność do utrzymania ostrej krawędzi tnącej w wysokich temperaturach.
  • Kobaltowa stal szybkotnąca (HSS-Co): Zawiera kobalt zwiększający twardość i odporność na zużycie, odpowiednia do cięcia twardszych materiałów.
  • Węglik spiekany: Niezwykle twarde i odporne na zużycie, idealne do produkcji wielkoseryjnej i cięcia materiałów ściernych.

Zaostrzenie:

  • Wybrany materiał (HSS, HSS-Co lub węglik) jest cięty na półfabrykaty, które są cylindrycznymi kawałkami o wymaganej długości dla korpusu rozwiertaka.

Toczenie i frezowanie:

  • Półfabrykaty są obrabiane na tokarkach i frezarkach w celu stworzenia korpusu rozwiertaka, w tym stożkowego trzpienia, rowków i krawędzi skrawających. Obejmuje to precyzyjne operacje toczenia, frezowania i szlifowania w celu uzyskania pożądanych wymiarów i kątów.

Obróbka cieplna:

  • Obróbka cieplna ma kluczowe znaczenie dla utwardzenia rozwiertaka i zwiększenia jego odporności na zużycie. Rozwiertak jest podgrzewany do wysokiej temperatury, a następnie szybko schładzany (hartowany) w oleju lub wodzie, tworząc twardą warstwę zewnętrzną przy jednoczesnym zachowaniu twardego rdzenia. Proces ten zmniejsza również naprężenia wewnętrzne i poprawia stabilność wymiarową rozwiertaka.

Szlifowanie i wykańczanie:

  • Po obróbce cieplnej rozwiertak jest szlifowany i polerowany w celu uzyskania ostatecznych wymiarów, wykończenia powierzchni i geometrii krawędzi tnącej. Ten etap wymaga specjalistycznych szlifierek i wykwalifikowanych techników, aby zapewnić precyzję i dokładność.

Powlekanie (opcjonalnie):

  • Niektóre rozwiertaki z chwytem stożkowym mogą być powlekane materiałami takimi jak azotek tytanu (TiN) lub węglikoazotek tytanu (TiCN), aby jeszcze bardziej zwiększyć ich odporność na zużycie, zmniejszyć tarcie i poprawić trwałość narzędzia.

Kontrola jakości:

  • W całym procesie produkcyjnym wdrażane są rygorystyczne środki kontroli jakości, aby zapewnić, że rozwiertaki spełniają rygorystyczne tolerancje i standardy wydajności. Obejmuje to kontrolę wymiarów, kontrolę wykończenia powierzchni i testy skrawania.

W jakich rozmiarach Baucor produkuje rozwiertaki z chwytem stożkowym?

Baucor oferuje szeroki zakres rozmiarów, aby zaspokoić różnorodne zastosowania w różnych branżach. Rozmiary te są zazwyczaj określane na podstawie średnicy rozwiertaka i typu trzpienia stożkowego.

Rozmiary standardowe:

  • Średnica: Baucor prawdopodobnie oferuje szeroki zakres średnic rozwiertaków, począwszy od małych rozmiarów ułamkowych (np. 1/4", 3/8", 1/2") do większych rozmiarów (np. 1", 1-1/4", 1-1/2"). Oferują również rozmiary metryczne (np. 6 mm, 10 mm, 16 mm, 20 mm), aby spełnić międzynarodowe standardy.
  • Trzpień stożkowy: Baucor prawdopodobnie produkowałby rozwiertaki z różnymi typami trzpienia stożkowego, w tym stożkiem Morse'a (MT), stożkiem Brown & Sharpe (B&S) i stożkiem Jarno. Każdy typ stożka ma różne rozmiary (np. MT1, MT2, MT3, B&S nr 7, B&S nr 9, Jarno nr 4, Jarno nr 6), a Baucor prawdopodobnie oferowałby wybór tych rozmiarów, aby dostosować je do różnych obrabiarek i zastosowań.

Rozmiary niestandardowe:

Oprócz standardowych rozmiarów, Baucor oferuje niestandardowe rozmiary rozwiertaków z chwytem stożkowym, aby spełnić określone wymagania klientów. Pozwala to klientom na zamawianie rozwiertaków o niestandardowych średnicach lub unikalnych konstrukcjach rowków dostosowanych do ich specyficznych potrzeb.

UZYSKAJ OFERTĘ

Jakie powłoki ulepszają rozwiertaki z trzpieniem stożkowym?

Powłoki znacząco zwiększają wydajność i żywotność rozwiertaków stożkowych poprzez poprawę twardości, odporności na zużycie, zmniejszenie tarcia i promowanie rozpraszania ciepła. Oto obszerna lista powłok powszechnie stosowanych na rozwiertakach z trzpieniem stożkowym:

Powłoki PVD (Physical Vapor Deposition):

  • Azotek tytanu (TiN): Najpopularniejsza i najbardziej wszechstronna powłoka TiN znana jest ze swojego złotego koloru i oferuje zwiększoną twardość, odporność na zużycie i zmniejszone tarcie. Nadaje się do ogólnego zastosowania przy rozwiercaniu.
  • Węgloazotek tytanu (TiCN): Podobny do TiN, ale o zwiększonej twardości i odporności na zużycie dzięki dodatkowi węgla. TiCN ma ciemnoszary lub czarny kolor i jest często preferowany do cięcia twardszych materiałów.
  • Azotek tytanu aluminium (AlTiN): Powłoka ta jest twardsza i bardziej odporna na wysoką temperaturę niż TiN lub TiCN, dzięki czemu idealnie nadaje się do obróbki z dużymi prędkościami, gdzie nagromadzenie ciepła jest problemem. AlTiN ma zazwyczaj kolor fioletowy lub brązowy.
  • Azotek cyrkonu (ZrN): Oferuje doskonałą odporność na zużycie i smarowność, dzięki czemu nadaje się do cięcia szerokiej gamy materiałów, w tym stali nierdzewnej i tytanu. ZrN ma złoty kolor podobny do TiN.

Powłoki CVD (Chemical Vapor Deposition):

  • Diamond-Like Carbon (DLC): Powłoki DLC są niezwykle twarde i mają niski współczynnik tarcia, dzięki czemu idealnie nadają się do zastosowań, w których zużycie i tarcie mają kluczowe znaczenie. Są one powszechnie stosowane w wysokowydajnych rozwiertakach.
  • Azotek chromu (CrN): Zapewnia dobrą odporność na zużycie i jest często stosowany w połączeniu z innymi powłokami, tworząc wielowarstwowe powłoki o zwiększonej wydajności.

Inne powłoki:

  • Azotek tytanowo-glinowy (TiAlN): Łączy twardość TiN ze stabilnością termiczną AlN, dzięki czemu nadaje się do zastosowań wymagających dużej prędkości i wysokiej temperatury.
  • Powłoki wielowarstwowe: Powłoki te łączą wiele warstw różnych materiałów, takich jak TiN/TiCN lub TiAlN/AlTiN, oferując szerszy zakres właściwości i korzyści w zakresie wydajności.

Wybór odpowiedniej powłoki:

Wybór najlepszej powłoki dla rozwiertaka z chwytem stożkowym zależy od kilku czynników:

  • Rozwiercany materiał: Różne powłoki lepiej nadają się do różnych materiałów. TiCN jest często preferowany do twardszych materiałów, podczas gdy DLC jest odpowiedni do bardziej miękkich materiałów.
  • Warunki skrawania: Obróbka z dużą prędkością może wymagać powłok o lepszej odporności na ciepło, takich jak AlTiN.
  • Pożądana żywotność narzędzia: Powłoki mogą znacznie wydłużyć żywotność rozwiertaka. Jeśli długa żywotność narzędzia jest priorytetem, preferowane mogą być powłoki takie jak TiCN lub DLC.

Konsultacja z ekspertem ds. narzędzi lub producentem rozwiertaków może pomóc w doborze odpowiedniej powłoki do konkretnych potrzeb.

UZYSKAJ OFERTĘ

Gdzie stosowane są rozwiertaki z trzpieniem stożkowym?

Rozwiertaki z chwytem stożkowym znajdują zastosowanie w wielu gałęziach przemysłu i specyficznych przypadkach użycia, w których precyzja i dokładność są najważniejsze:

Branże:

  • Motoryzacja: Rozwiertaki są niezbędne do wykańczania otworów w blokach silników, obudowach skrzyń biegów, elementach hamulców i innych częściach wymagających precyzyjnych tolerancji.
  • Lotnictwo i kosmonautyka: Używane do rozwiercania otworów w konstrukcjach lotniczych, elementach podwozia i częściach silnika, gdzie wysoka precyzja i niezawodność mają kluczowe znaczenie.
  • Produkcja: Stosowane w inżynierii ogólnej i obróbce skrawaniem do tworzenia dokładnych otworów w różnych metalowych częściach i komponentach, w tym przyrządach, uchwytach i matrycach.
  • Produkcja narzędzi i matryc: Rozwiertaki z chwytem stożkowym są używane do tworzenia precyzyjnych otworów w matrycach i formach w różnych procesach produkcyjnych.
  • Budownictwo: Stosowane w produkcji elementów ze stali konstrukcyjnej, takich jak belki i kolumny, gdzie wyrównanie i dokładność otworów są niezbędne dla integralności konstrukcji.
  • Konserwacja i naprawa: Rozwiertaki są często używane do naprawy zużytych lub uszkodzonych otworów w maszynach i urządzeniach, przywracając je do pierwotnych specyfikacji.

Specyficzne zastosowania:

  • Powiększanie otworów: Rozwiertaki z trzpieniem stożkowym są używane do powiększania wstępnie wywierconych otworów do określonej średnicy z zachowaniem precyzyjnych tolerancji.
  • Poprawa dokładności otworów: Korygują drobne niedokładności w rozmiarze, kształcie i wyrównaniu otworów, zapewniając płynne i precyzyjne dopasowanie elementów złącznych i innych komponentów.
  • Wykańczanie otworów: Rozwiertaki tworzą gładkie wykończenie powierzchni wewnątrz otworu, poprawiając dopasowanie i funkcjonalność komponentów.
  • Gratowanie otworów: Mogą usuwać zadziory i ostre krawędzie z wejścia i wyjścia otworu, zapobiegając potencjalnemu uszkodzeniu współpracujących części.

Zalety w określonych scenariuszach:

  • Otwory stożkowe: Rozwiertaki z trzpieniem stożkowym są szczególnie przydatne do rozwiercania otworów stożkowych, ponieważ trzpień stożkowy zapewnia samozaciskanie i wyrównanie podczas procesu rozwiercania.
  • Głębokie otwory: Ich sztywność i stabilność sprawiają, że dobrze nadają się do rozwiercania głębokich otworów, w których inne typy rozwiertaków mogą powodować drgania lub ugięcia.
  • Zastosowania o wysokiej tolerancji: Ze względu na swoją precyzję, rozwiertaki z chwytem stożkowym są preferowane do zastosowań wymagających wąskich tolerancji i wysokiej dokładności.

Ogólnie rzecz biorąc, rozwiertaki stożkowe są niezbędnymi narzędziami w różnych branżach i zastosowaniach, w których precyzyjne wykończenie otworów ma kluczowe znaczenie dla funkcjonalności, wydajności i bezpieczeństwa.

Które branże wykorzystują rozwiertaki z trzpieniem stożkowym?

Rozwiertaki z chwytem stożkowym to wszechstronne narzędzia wykorzystywane w różnych branżach, w których niezbędne jest precyzyjne wykończenie otworów. Ich zastosowanie obejmuje wiele sektorów, w tym

Przemysł motoryzacyjny:

  • Produkcja: Rozwiertaki z chwytem stożkowym są szeroko stosowane w produkcji samochodów i ich komponentów. Służą one do tworzenia precyzyjnych otworów w blokach silników, obudowach skrzyń biegów, układach hamulcowych i innych częściach, w których wąskie tolerancje mają kluczowe znaczenie dla prawidłowego dopasowania i działania.
  • Konserwacja i naprawa: Mechanicy i technicy używają rozwiertaków z trzpieniem stożkowym do naprawy zużytych lub uszkodzonych otworów w komponentach samochodowych, zapewniając precyzyjne dopasowanie części zamiennych.

Przemysł lotniczy i kosmiczny:

  • Produkcja: Rozwiertaki stożkowe odgrywają kluczową rolę w produkcji samolotów i statków kosmicznych. Są one wykorzystywane do tworzenia precyzyjnych otworów w płatowcach, elementach podwozia, częściach silnika i innych krytycznych komponentach, w których dokładność i niezawodność są najważniejsze.

Przemysł wytwórczy:

  • Inżynieria ogólna: Rozwiertaki z chwytem stożkowym są wykorzystywane w różnych procesach produkcyjnych do tworzenia dokładnych otworów w metalowych częściach i komponentach. Obejmuje to przyrządy, uchwyty, matryce, formy i inne narzędzia stosowane w produkcji.

Produkcja narzędzi i matryc:

  • Oprzyrządowanie precyzyjne: Rozwiertaki z chwytem stożkowym są niezbędne do tworzenia precyzyjnych otworów w matrycach, formach i innych narzędziach wykorzystywanych w procesach produkcyjnych, takich jak formowanie wtryskowe, tłoczenie i odlewanie.

Przemysł budowlany:

  • Produkcja stali konstrukcyjnej: Rozwiertaki z chwytem stożkowym są używane do tworzenia dokładnych otworów w elementach ze stali konstrukcyjnej, takich jak belki, kolumny i połączenia. Zapewnia to odpowiednie dopasowanie i wyrównanie śrub i innych elementów złącznych, przyczyniając się do integralności strukturalnej budynków i mostów.

Przemysł energetyczny:

  • Ropa naftowa i gaz: Rozwiertaki z trzpieniem stożkowym są stosowane w konserwacji i naprawie sprzętu wiertniczego, rurociągów i innych elementów wykorzystywanych w przemyśle naftowym i gazowym.
  • Energetyka: Rozwiertaki są wykorzystywane w produkcji i konserwacji urządzeń do wytwarzania energii, takich jak turbiny i generatory.
  1. Produkcja urządzeń medycznych:
  • Komponenty precyzyjne: Rozwiertaki z chwytem stożkowym są używane do tworzenia precyzyjnych otworów w implantach medycznych, narzędziach chirurgicznych i innych urządzeniach medycznych, w których dokładność i wykończenie powierzchni mają kluczowe znaczenie.

Podsumowując, rozwiertaki stożkowe są niezbędnymi narzędziami w wielu branżach, od motoryzacyjnej i lotniczej po produkcję i budownictwo. Ich zdolność do tworzenia precyzyjnych i dokładnych otworów sprawia, że są one niezbędne do zapewnienia jakości, funkcjonalności i bezpieczeństwa różnych produktów i komponentów.

Jakie maszyny wykorzystują rozwiertaki z trzpieniem stożkowym?

Rozwiertaki z trzpieniem stożkowym są przeznaczone do użytku z maszynami wyposażonymi we wrzeciono stożkowe lub uchwyt narzędziowy. Stożkowy trzpień zapewnia bezpieczne dopasowanie i dokładne wyrównanie, zapobiegając poślizgowi podczas pracy. Oto główne typy maszyn, które powszechnie wykorzystują rozwiertaki z trzpieniem stożkowym:

  1. Prasy wiertarskie: Prasy wiertarskie to wszechstronne maszyny często wykorzystywane do rozwiercania. Mogą one pomieścić rozwiertaki z chwytem stożkowym w swoich uchwytach lub przy użyciu adapterów z chwytem stożkowym.
  2. Frezarki: Frezarki oferują większą elastyczność i precyzję podczas rozwiercania. Mogą być używane zarówno do rozwiercania pionowego, jak i poziomego i mogą obsługiwać większe elementy niż wiertarki.
  3. Tokarki: Tokarki są głównie używane do operacji toczenia, ale mogą być również używane do rozwiercania za pomocą odpowiednich uchwytów narzędziowych. Rozwiertaki z chwytem stożkowym są często używane na tokarkach do wykańczania otworów wewnętrznych i tworzenia precyzyjnych otworów.
  4. Maszyny CNC (komputerowe sterowanie numeryczne): Maszyny CNC zapewniają najwyższy poziom precyzji i automatyzacji operacji rozwiercania. Można je zaprogramować do wykonywania złożonych zadań rozwiercania ze stałą dokładnością i powtarzalnością.
  5. Wytaczarki: Wytaczarki specjalizują się w tworzeniu i wykańczaniu dużych otworów. Mogą wykorzystywać rozwiertaki z trzpieniem stożkowym, aby uzyskać precyzyjne tolerancje i gładkie wykończenie powierzchni.
  6. Wiertarki z ramieniem promieniowym: Maszyny te nadają się do rozwiercania dużych elementów dzięki regulowanemu ramieniu, które pozwala na większy zasięg i elastyczność pozycjonowania.

Uwagi dodatkowe:

  • Uchwyty narzędziowe: Rozwiertaki z trzpieniem stożkowym są utrzymywane na miejscu za pomocą pasujących stożkowych gniazd lub tulei zaciskowych we wrzecionie maszyny lub uchwycie narzędzia. Konkretny typ uchwytu narzędziowego zależy od maszyny i typu trzpienia stożkowego rozwiertaka.
  • Płyn chłodząco-smarujący: Stosowanie płynu chłodząco-smarującego podczas rozwiercania ma zasadnicze znaczenie dla zmniejszenia tarcia, nagrzewania się i zużycia narzędzia. Pomaga również wypłukać wióry i zanieczyszczenia ze strefy cięcia.
  • Prędkość i posuw: Prawidłowa prędkość skrawania i posuw mają kluczowe znaczenie dla osiągnięcia optymalnych wyników rozwiercania. Parametry te zależą od rozwiercanego materiału, typu rozwiertaka i pożądanego wykończenia powierzchni.

Wybierając odpowiednią maszynę i przestrzegając właściwych procedur operacyjnych, rozwiertaki z chwytem stożkowym mogą być skutecznie wykorzystywane do tworzenia precyzyjnych, dokładnych i gładkich otworów w różnych zastosowaniach.

Jakie wsparcie projektowe i inżynieryjne zapewnia Baucor dla rozwiertaków z chwytem stożkowym?

W Baucor dokładamy wszelkich starań, aby dostarczać naszym klientom nie tylko najwyższej klasy rozwiertaki z chwytem stożkowym, ale także kompleksowe wsparcie niezbędne do osiągnięcia optymalnych wyników i maksymalizacji wartości ich narzędzi.

Nasz doświadczony zespół inżynierów ściśle współpracuje z naszymi klientami w celu zaprojektowania rozwiertaków dostosowanych do ich konkretnych wymagań. Starannie rozważamy takie czynniki, jak konstrukcja rowka wiórowego, wybór materiału i geometria, aby zapewnić pożądaną wydajność skrawania i trwałość narzędzia.

Jako eksperci w tej dziedzinie, nasi inżynierowie udzielają wskazówek dotyczących wyboru najbardziej odpowiedniego rozwiertaka do konkretnych zastosowań, biorąc pod uwagę takie czynniki, jak materiał obrabianego przedmiotu, rozmiar i tolerancja otworu, prędkość skrawania i pożądane wykończenie powierzchni. Oferujemy również zalecenia dotyczące optymalnych parametrów skrawania, strategii smarowania i rozwiązywania wszelkich problemów związanych z rozwiercaniem.

Rozumiejąc znaczenie doboru materiału i powłoki, oferujemy specjalistyczną wiedzę w zakresie wyboru najbardziej odpowiednich opcji w oparciu o czynniki takie jak twardość przedmiotu obrabianego, pożądana żywotność narzędzia i względy budżetowe. Oferujemy różnorodne materiały, takie jak stal szybkotnąca (HSS), kobaltowa stal szybkotnąca (HSS-Co) i węgliki spiekane, a także różne powłoki, takie jak azotek tytanu (TiN), azotek tytanu (TiCN) i azotek tytanu aluminium (AlTiN) w celu zwiększenia wydajności i trwałości.

Nasze zaangażowanie w obsługę klienta nie kończy się na wyborze produktu. Zapewniamy kompleksowe wsparcie techniczne, aby odpowiedzieć na wszelkie pytania lub wyzwania, jakie napotykają nasi klienci podczas korzystania z rozwiertaków. Nasz zespół jest łatwo dostępny, aby pomóc w rozwiązywaniu problemów związanych ze zużyciem, optymalizacji parametrów skrawania i oferowaniu wskazówek dotyczących konserwacji.

Wierzymy w przekazywanie naszym klientom wiedzy, dlatego oferujemy programy szkoleniowe, warsztaty i zasoby internetowe, aby edukować ich w zakresie prawidłowego użytkowania i konserwacji rozwiertaków z chwytem stożkowym. Gwarantuje to, że użytkownicy mogą zmaksymalizować potencjał narzędzia i osiągnąć spójne, wysokiej jakości wyniki.

W Baucor ciągłe doskonalenie jest zakorzenione w naszej filozofii. Inwestujemy w ciągłe badania i rozwój, aby stale ulepszać nasze projekty rozwiertaków i wyprzedzać konkurencję. Obejmuje to badanie nowych materiałów, powłok i technik produkcji w celu zwiększenia wydajności skrawania, trwałości narzędzi i ogólnej wartości dla naszych klientów.

Oferując ten poziom kompleksowego wsparcia projektowego i inżynieryjnego, umacniamy naszą pozycję najwyżej ocenianego producenta i wspieramy silne relacje z naszymi klientami, ostatecznie pomagając im osiągnąć sukces w ich branżach.

SUPORTE DE ENGENHARIA INCOMPARÁVEL

A sua solução, a sua escala

Niezależnie od tego, czy potrzebujesz pojedynczego prototypu, czy produkcji na pełną skalę, inżynierowie BAUCOR są gotowi do współpracy z Tobą. Skontaktuj się z nami, aby omówić, w jaki sposób możemy urzeczywistnić Twoją koncepcję.

Rozwiązania dostosowane do potrzeb klientów BAUCOR

BAUCOR specjalizuje się w dostarczaniu unikalnych rozwiązań produkcyjnych i inżynieryjnych zaprojektowanych tak, aby spełnić konkretne potrzeby każdego klienta. Nasza wiedza specjalistyczna obejmuje szeroki zakres branż i zastosowań.

Jakie są wytyczne projektowe dla rozwiertaków z trzpieniem stożkowym?

Projektowanie rozwiertaków z chwytem stożkowym wymaga starannego rozważenia kilku czynników, aby zapewnić optymalną wydajność, dokładność i trwałość narzędzia. Oto kluczowe wytyczne projektowe:

Wybór materiału: Wybór materiału ma kluczowe znaczenie dla wydajności rozwiertaka. Stal szybkotnąca (HSS) jest najczęściej stosowana ze względu na jej twardość i odporność na zużycie. Kobaltowa stal szybkotnąca (HSS-Co) oferuje zwiększoną twardość i nadaje się do twardszych materiałów, podczas gdy węglik spiekany jest wyjątkowo twardy, ale bardziej kruchy.

Konstrukcja rowka:

  • Liczba rowków: Określa odprowadzanie wiórów i przepływ płynu tnącego. Większa liczba rowków wiórowych generalnie oznacza gładsze cięcie, ale może prowadzić do zatykania się wiórów w materiałach ciągliwych.
  • Geometria rowków: Rowki proste są używane do rozwiercania ogólnego przeznaczenia, podczas gdy rowki spiralne zapewniają lepsze usuwanie wiórów i gładsze wykończenie. Lewoskrętne rowki spiralne są preferowane do otworów przelotowych, podczas gdy prawoskrętne rowki spiralne są odpowiednie do otworów nieprzelotowych.
  • Kąt spirali: Kąt rowków wiórowych wpływa na przepływ wiórów i siły skrawania. Wyższy kąt pochylenia spirali poprawia odprowadzanie wiórów, ale może zwiększyć siły skrawania.

Geometria krawędzi tnącej:

  • Kąt natarcia: Kąt, pod jakim krawędź tnąca styka się z przedmiotem obrabianym. Dodatni kąt natarcia zmniejsza siły skrawania, ale może osłabić krawędź skrawającą. Ujemny kąt natarcia zwiększa siły skrawania, ale wzmacnia krawędź.
  • Kąt natarcia: Kąt za krawędzią tnącą, który zapobiega ocieraniu się o obrabiany przedmiot. Niewystarczający luz może prowadzić do nadmiernego nagrzewania i przedwczesnego zużycia.
  • Kąt odciążenia: Kąt za kątem luzu, który zapewnia dodatkową przestrzeń dla przepływu wiórów i zmniejsza tarcie.

Konstrukcja trzpienia stożkowego:

  • Typ i rozmiar stożka: Najpopularniejsze typy stożków to stożek Morse'a (MT), stożek Brown & Sharpe (B&S) i stożek Jarno. Rozmiar stożka powinien być kompatybilny z wrzecionem obrabiarki lub uchwytem narzędzia.
  • Kąt stożka: Kąt stożka zapewnia bezpieczne dopasowanie i zapobiega poślizgowi. Najpopularniejszy kąt stożka dla rozwiertaków wynosi 1:20 (około 2,86 stopnia).

Średnica i tolerancja:

  • Średnica: Średnica rozwiertaka powinna być nieco większa niż wstępnie wywiercony otwór, aby uzyskać pożądany rozmiar końcowy.
  • Tolerancja: Tolerancja rozwiertaka określa dokładność gotowego otworu. Większe tolerancje są wymagane w przypadku zastosowań precyzyjnych.

Fazowanie i kąt wyprzedzenia:

  • Faza: Kąt na przedniej krawędzi rozwiertaka pomaga wprowadzić narzędzie do otworu i zainicjować proces cięcia.
  • Kąt wyprzedzenia: Kąt, pod którym krawędź tnąca wchodzi w obrabiany przedmiot. Mniejszy kąt wyprzedzenia jest preferowany do rozwiercania materiałów hartowanych, podczas gdy większy kąt wyprzedzenia jest odpowiedni dla bardziej miękkich materiałów.
  1. Długość całkowita i średnica trzpienia: Wymiary te należy dobrać w zależności od zastosowania i głębokości rozwiercanego otworu.
  2. Powłoka: Powłoki takie jak TiN, TiCN i AlTiN mogą być stosowane w celu poprawy odporności na zużycie, zmniejszenia tarcia i wydłużenia żywotności narzędzia.

Przestrzegając tych wytycznych projektowych i wybierając odpowiednie materiały i powłoki, producenci mogą produkować wysokiej jakości rozwiertaki z chwytem stożkowym, które spełniają specyficzne wymagania różnych zastosowań, zapewniając precyzję, dokładność i trwałość.
