Przewodnik po projektowaniu ostrzy
Przemysłowe ostrza to narzędzia, które są używane w różnych gałęziach przemysłu, takich jak motoryzacja, lotnictwo i budownictwo. Bauccor może i pomoże Ci w procesie projektowania, od badań i projektu koncepcyjnego po projektowanie i wybór materiału i wykończenia, których będziesz potrzebować do swojego konkretnego zastosowania. Nie wahaj się skontaktuj się z nami na dowolnym etapie procesu projektowania.
1. Badania i projekt koncepcyjny
Podczas projektowania ostrza przemysłowego pierwszym krokiem jest zbadanie i koncepcja projektu. Ten krok jest ważny, ponieważ pozwala określić konkretne wymagania dotyczące ostrza, a także ogólny projekt.
Faza badawcza powinna obejmować badanie konkretnej branży lub zastosowania, w którym ostrze będzie używane. Badanie to pomoże Ci zrozumieć unikalne cechy ostrza i da Ci wgląd w konkurencję, a także powinieneś być w stanie opracować projekt koncepcyjny ostrza.
2. Określenie geometrii ostrza:
Faza badawcza powinna dać Ci pojęcie o głównych wymaganiach procesu cięcia i rodzaju wymaganego ostrza. Następnie możesz zacząć definiować cechy ostrza, które spełniają konkretne wymagania dotyczące cięcia, a mianowicie:
A. Typ ostrza:
Określ konkretny typ ostrza wymagany w oparciu o zastosowanie cięcia, takie jak proste, okrągłe, zakrzywione lub ostrza o niestandardowym kształcie.
B. Wymiary ostrza:
Określ wymagane wymiary ostrza, w tym długość, szerokość i grubość, aby zapewnić właściwe dopasowanie i kompatybilność z maszyną tnącą lub procesem.
C. Konfiguracja krawędzi ostrza:
Określ geometrię krawędzi, taką jak prosta, ząbkowana, falista, piłowana, ząbkowana lub gładka, w zależności od pożądanej wydajności cięcia i ciętego materiału.
D. Mocowanie ostrza:
Określ cechy mocowania ostrza, takie jak zaciskanie, przykręcanie lub konkretny mechanizm mocowania, w zależności od maszyny tnącej lub procesu.
E. Materiał ostrza:
Wybierz odpowiedni materiał ostrza w zależności od ciętego materiału, twardości, odporności na zużycie i środowiska. Oferujemy kilka materiałów, takich jak
F. Twardość ścięcia:
Określ pożądany poziom twardości ostrza, aby upewnić się, że wytrzyma siły cięcia i zachowa ostrość w czasie.
G. Powłoka ostrza i obróbka powierzchni:
Rozważ zastosowanie powłok lub obróbek powierzchni w celu zwiększenia wydajności ostrza, zmniejszenia tarcia, zwiększenia twardości i poprawy odporności na korozję.
H. Stabilność i sztywność ostrza:
Upewnij się, że konstrukcja ostrza zapewnia odpowiednią stabilność i sztywność, aby zminimalizować wibracje, ugięcia i zniekształcenia podczas procesu cięcia.
Baucor, jako znak towarowy firmy Norck, z dumą działa na podstawie certyfikacji ISO 9001:2015 .
Kluczowe aspekty obejmują:
- Międzynarodowe standardy: Zapewnienie zgodności wszystkich procesów z globalnie uznanymi wzorcami jakości.
- Podejście skoncentrowane na kliencie: Priorytetowe traktowanie satysfakcji klienta poprzez spójną i niezawodną obsługę.
- Ciągłe doskonalenie: Kładzenie nacisku na optymalizację operacji i przepływów pracy.
- Doskonałość operacyjna: Utrzymywanie wydajności i niezawodności we wszystkich działaniach.
Ta certyfikacja odzwierciedla ciągłe zaangażowanie firmy Baucor w jakość i wydajność.
Kliknij tutaj, aby zobaczyć nasz certyfikat ISO.
NIEZRÓWNANE WSPARCIE INŻYNIERYJNE
UZYSKAJ OFERTĘ
Typ ostrza:
W Baucor oferujemy cztery rodzaje ostrzy:

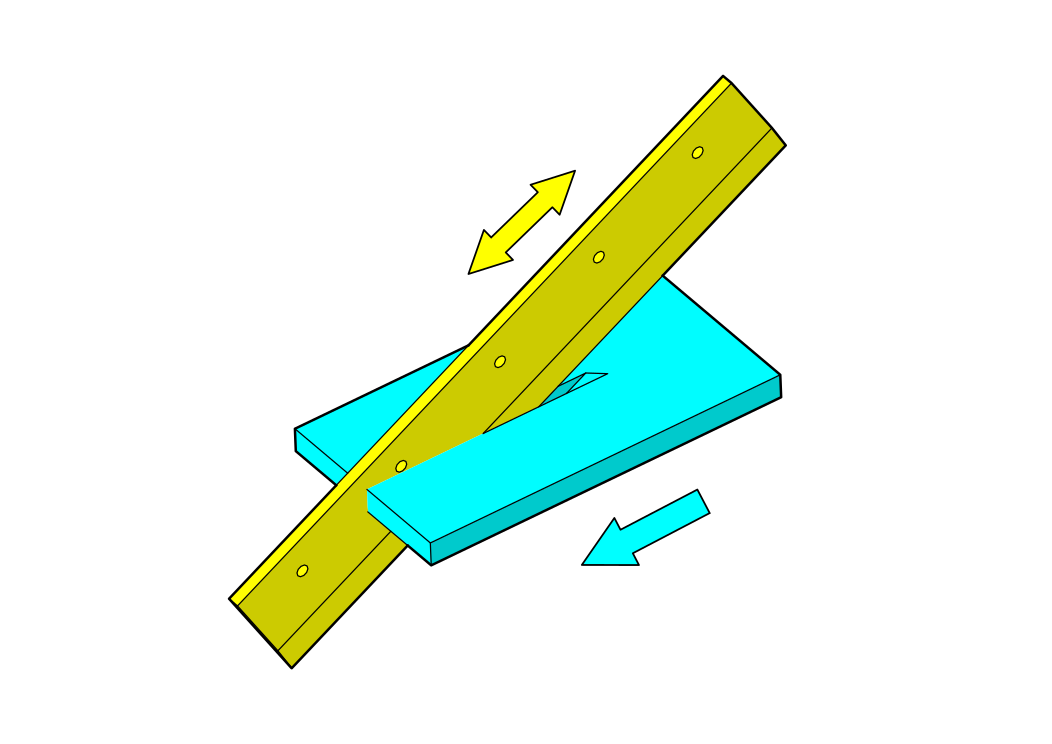

Proste

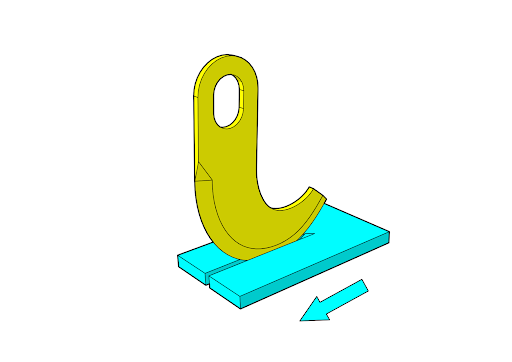

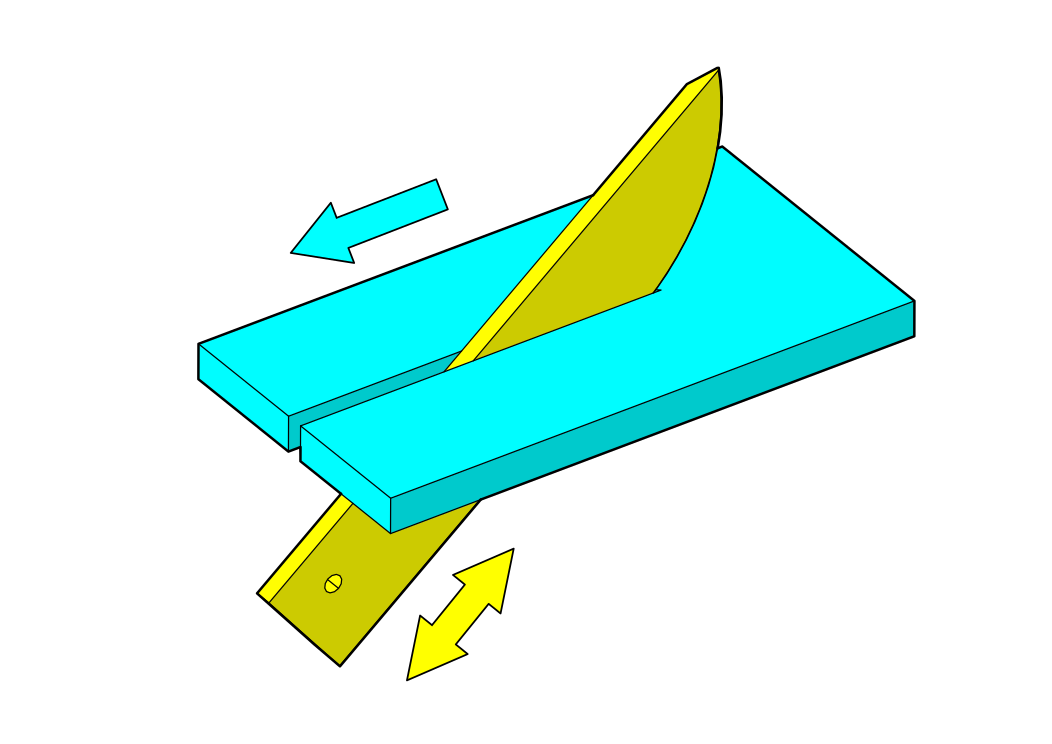

Cięcia wzdłużne

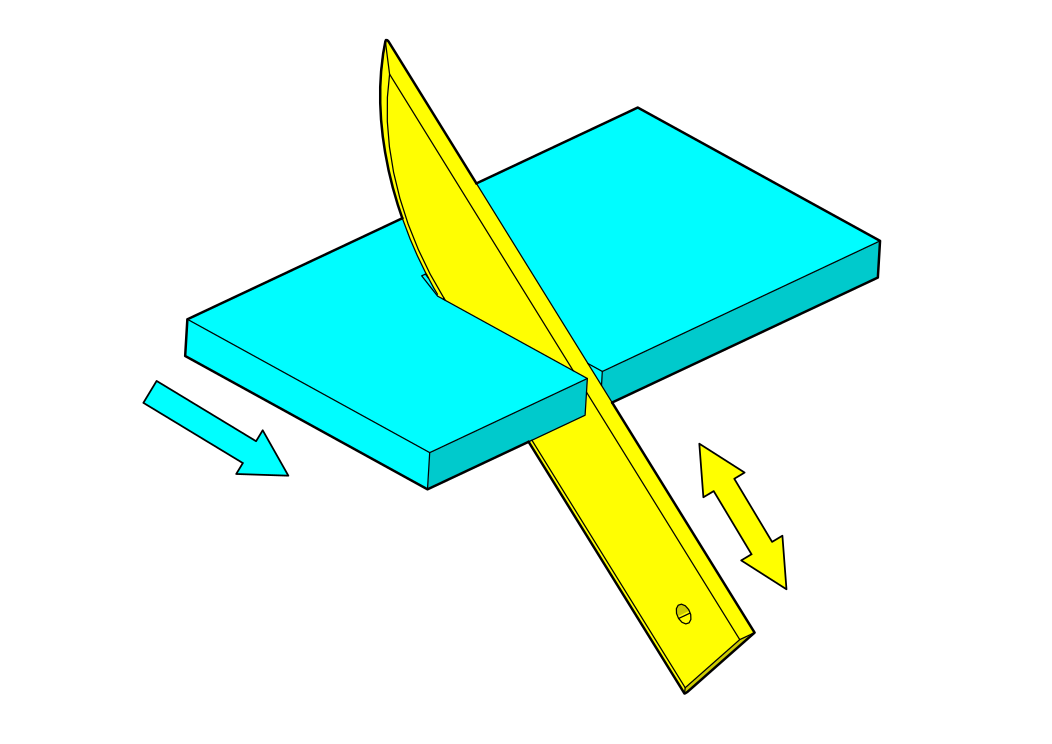

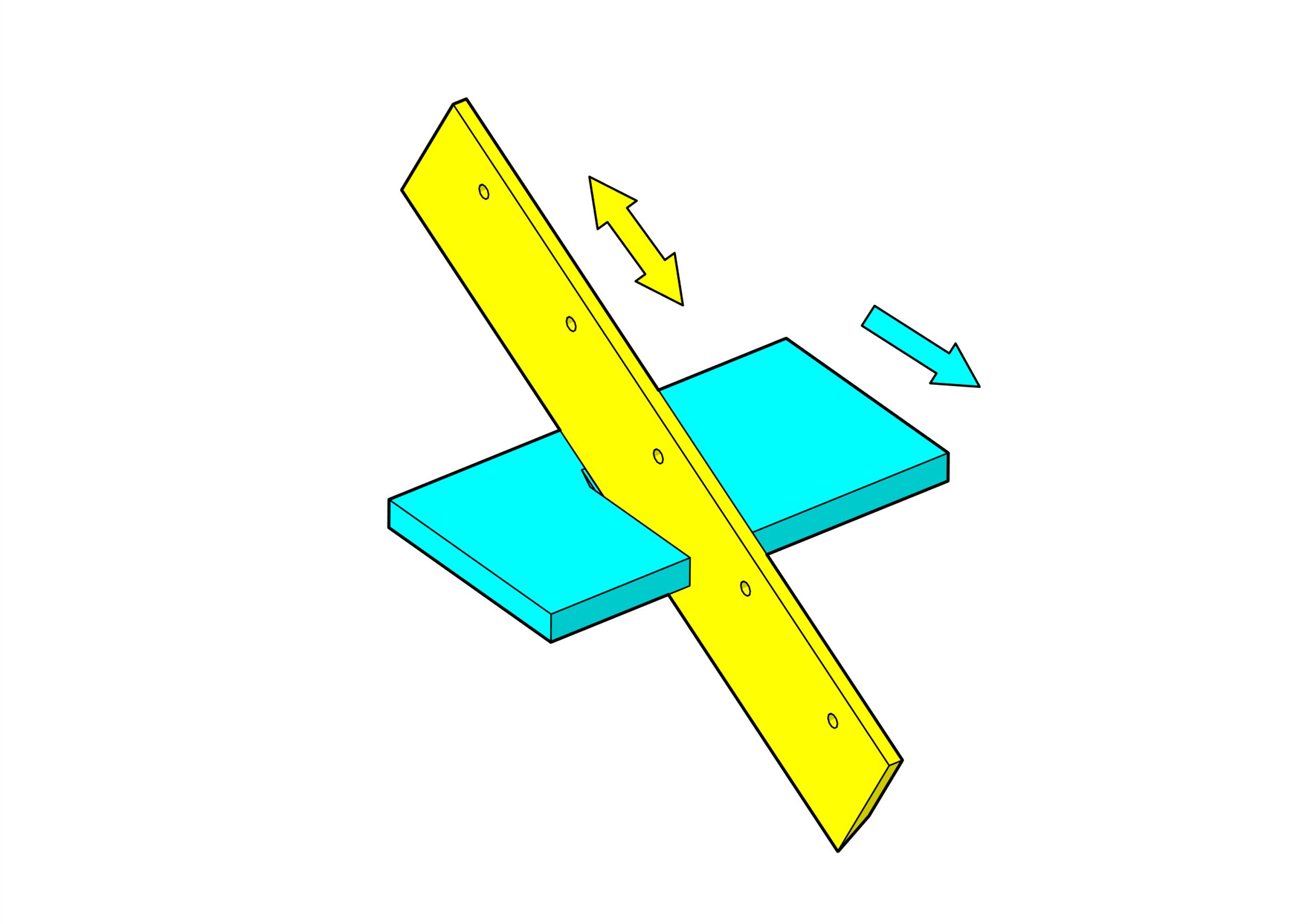

Przekroje poprzeczne

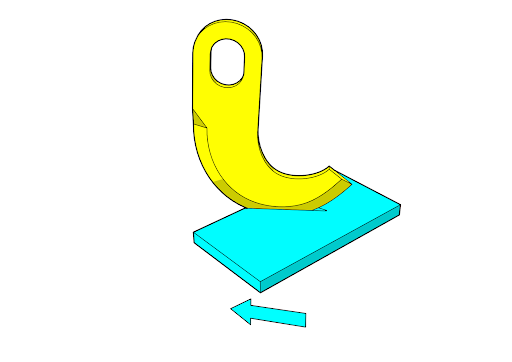

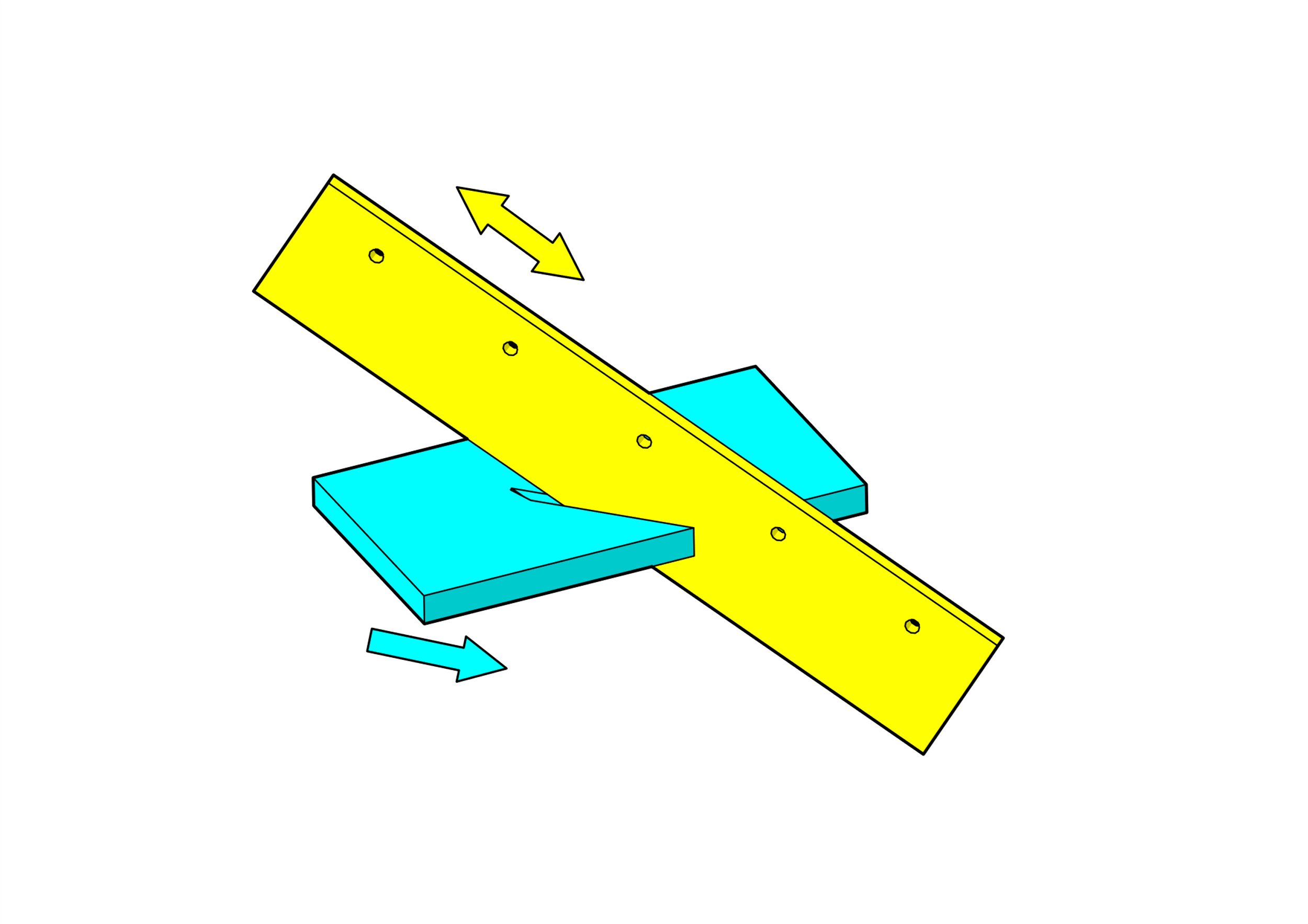

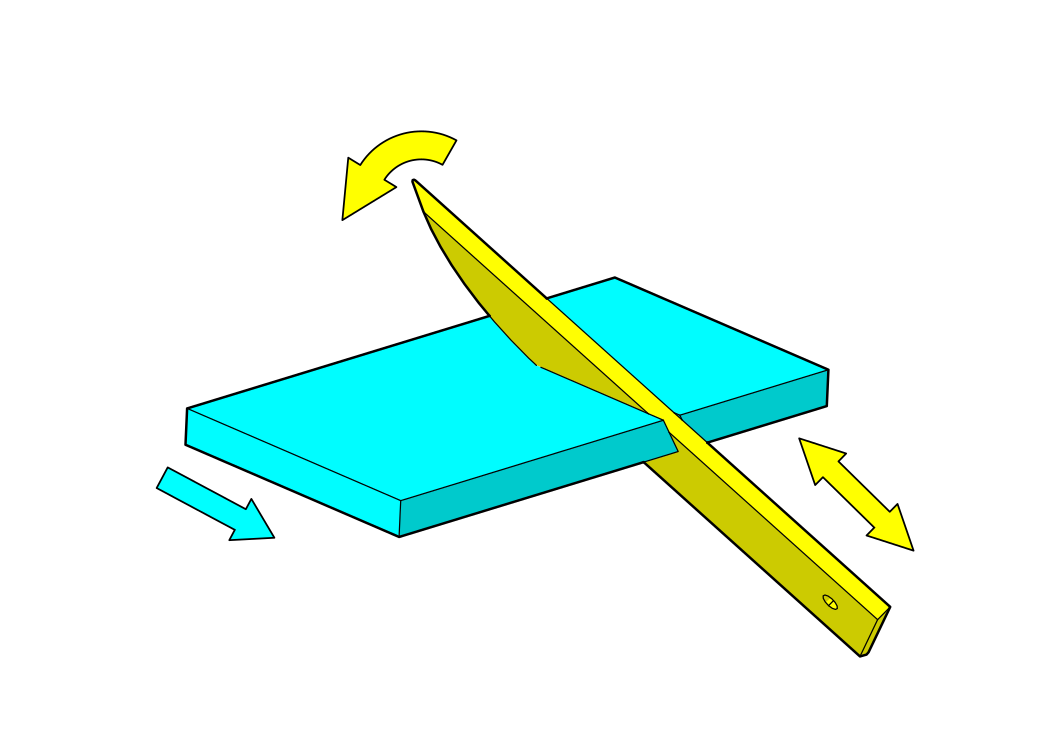

Cięcia ukośne

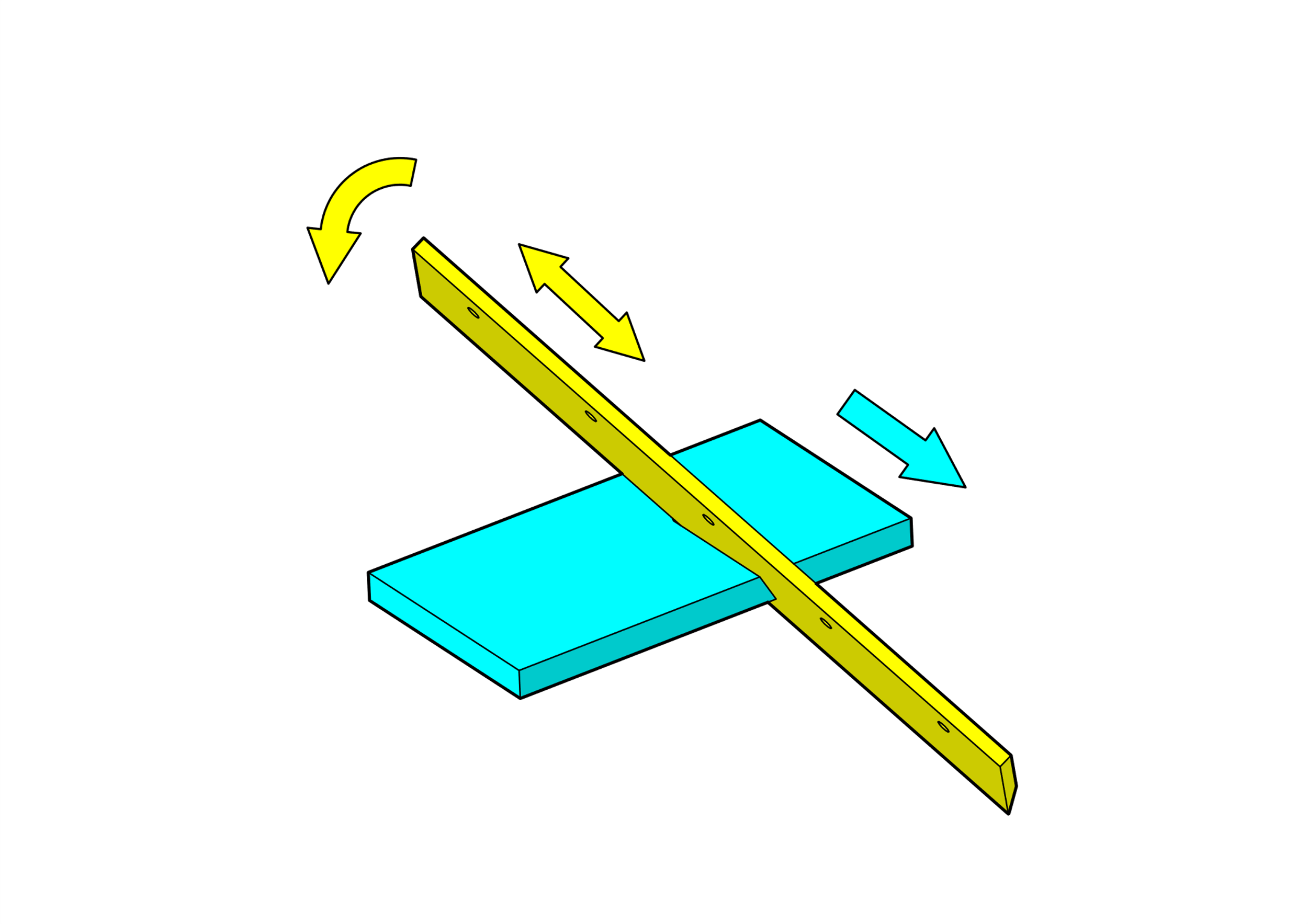

Ścięcie

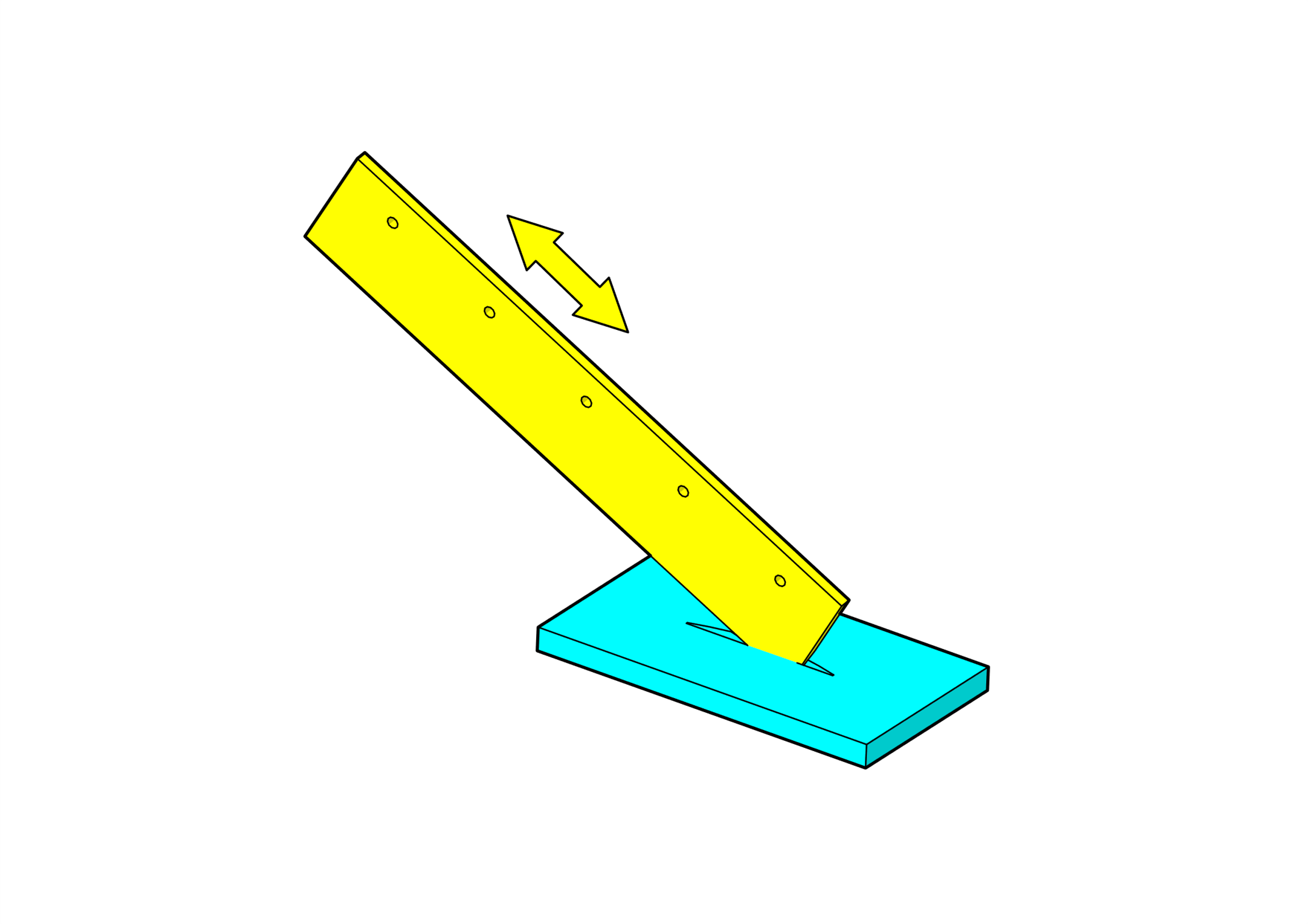

Szczeliny

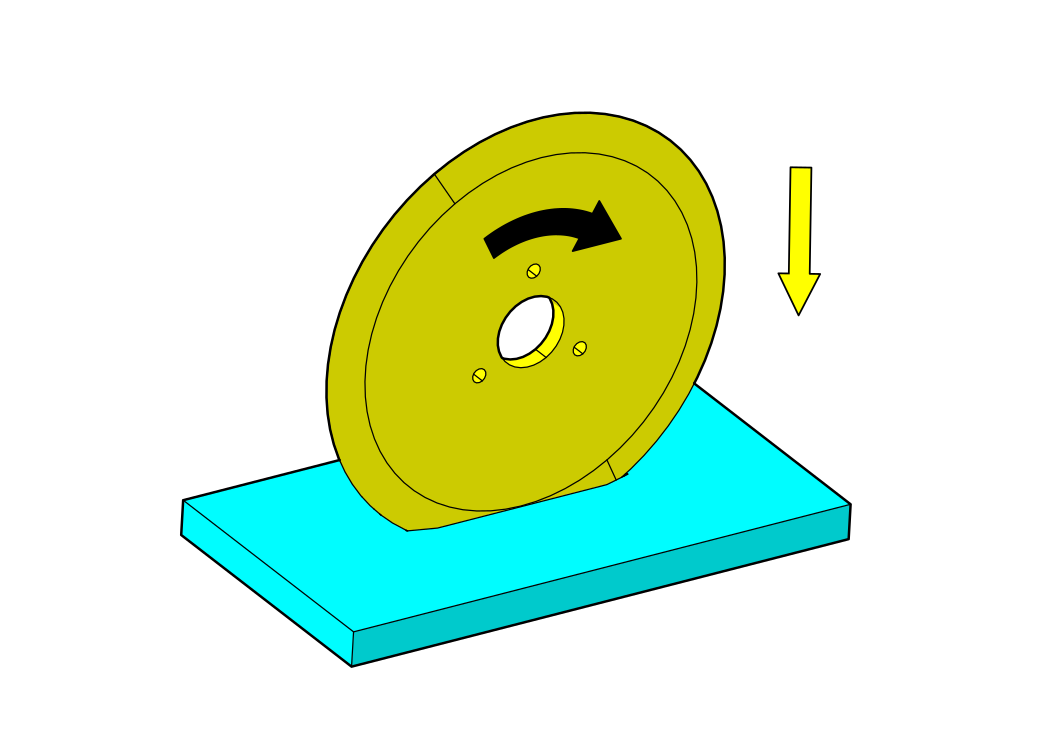

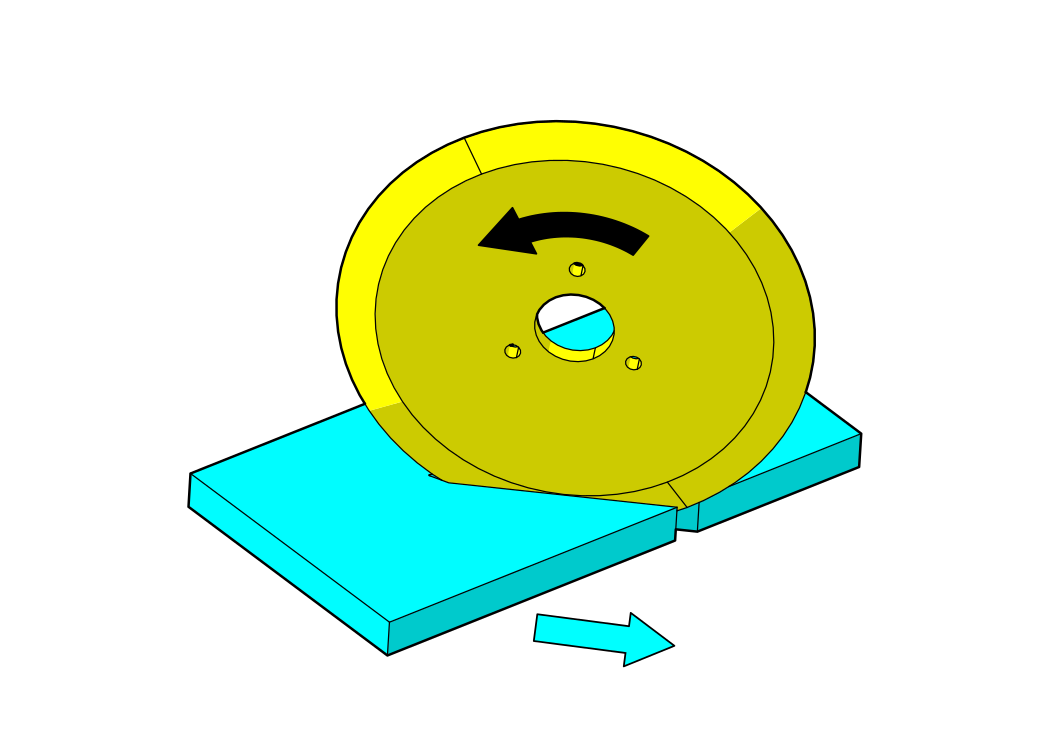

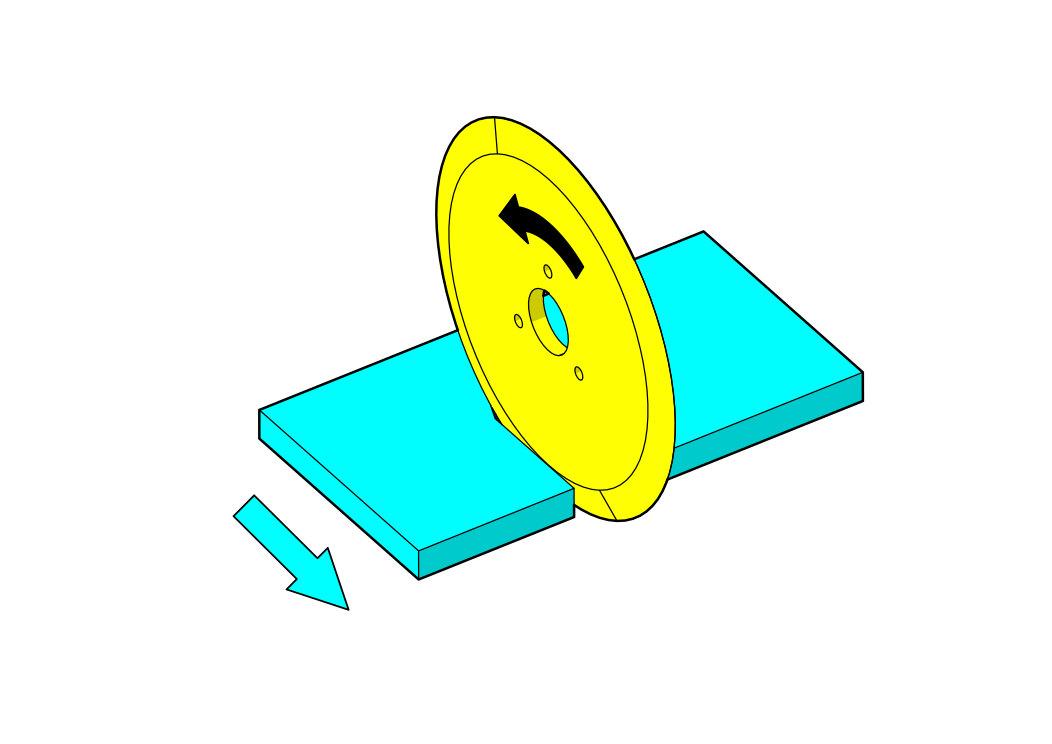

Okrągłe

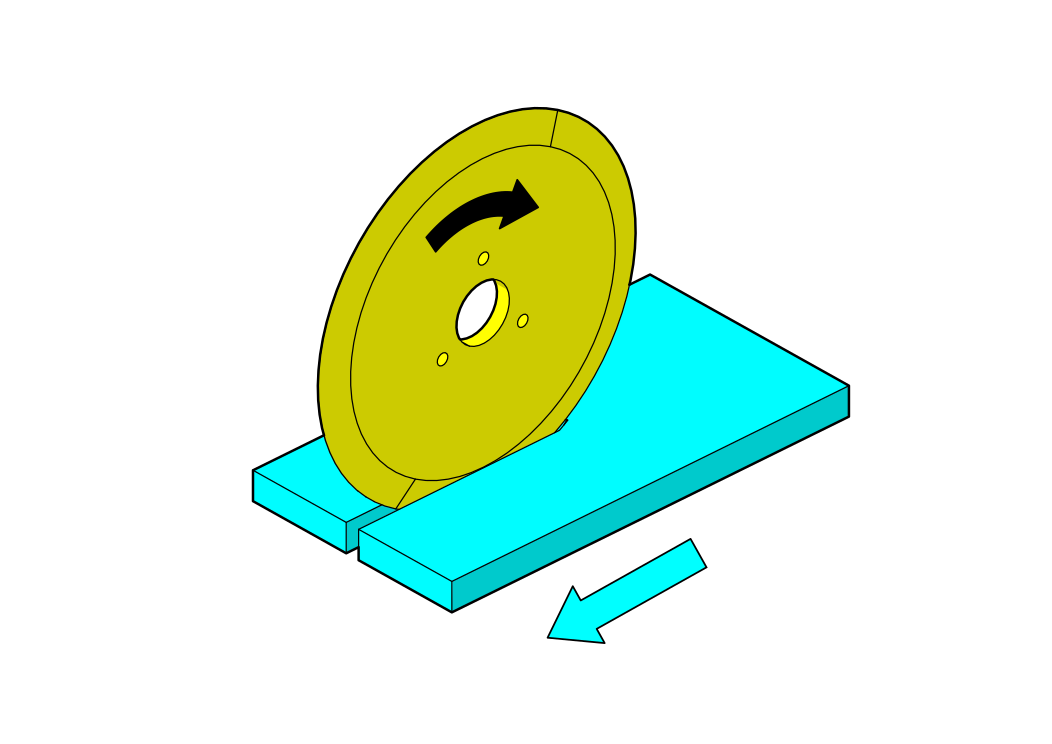

Cięcia wzdłużne
Przekroje poprzeczne
Cięcia ukośne

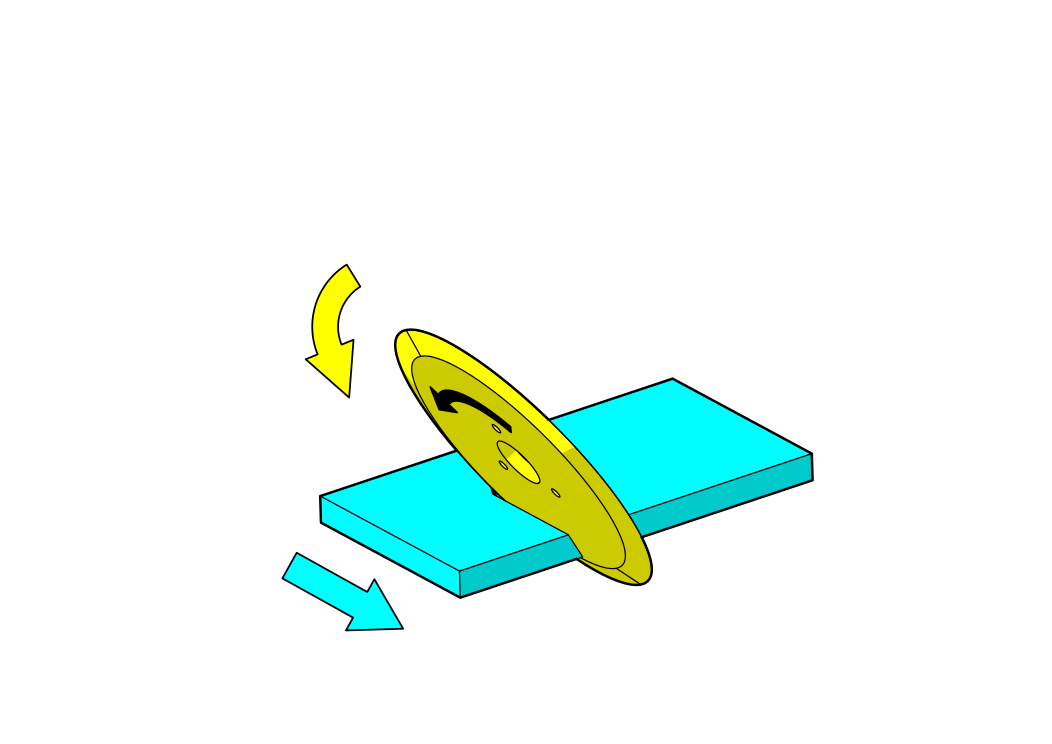

Ścięcie

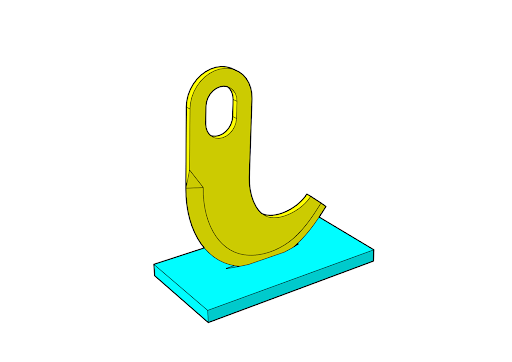

Szczeliny

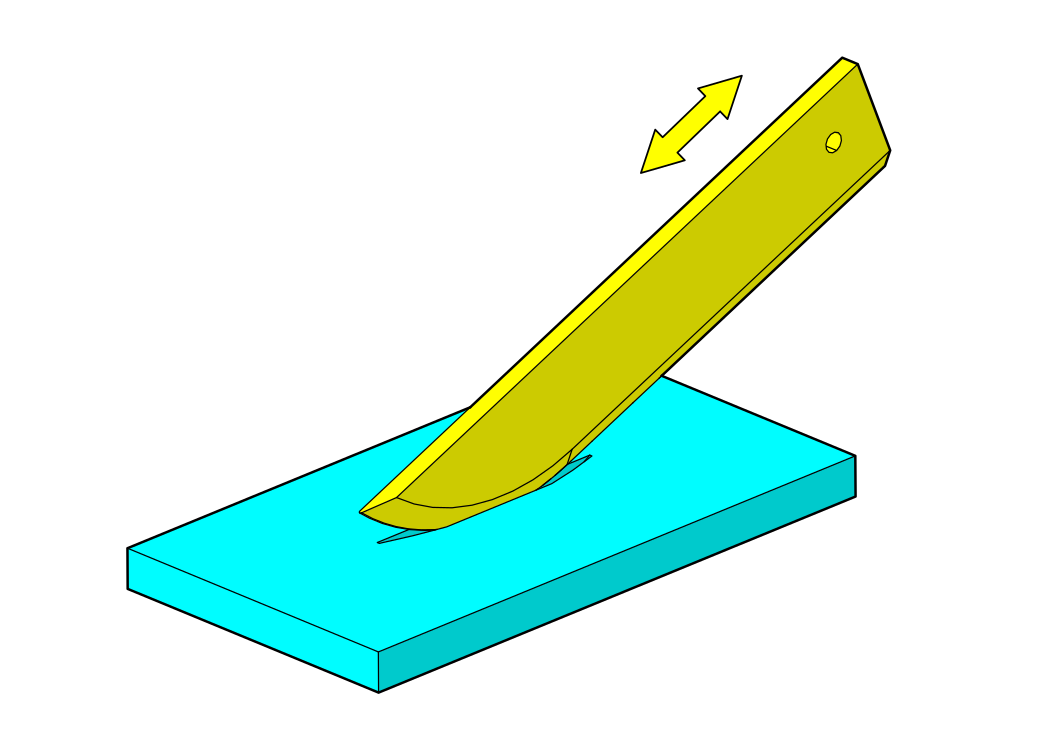

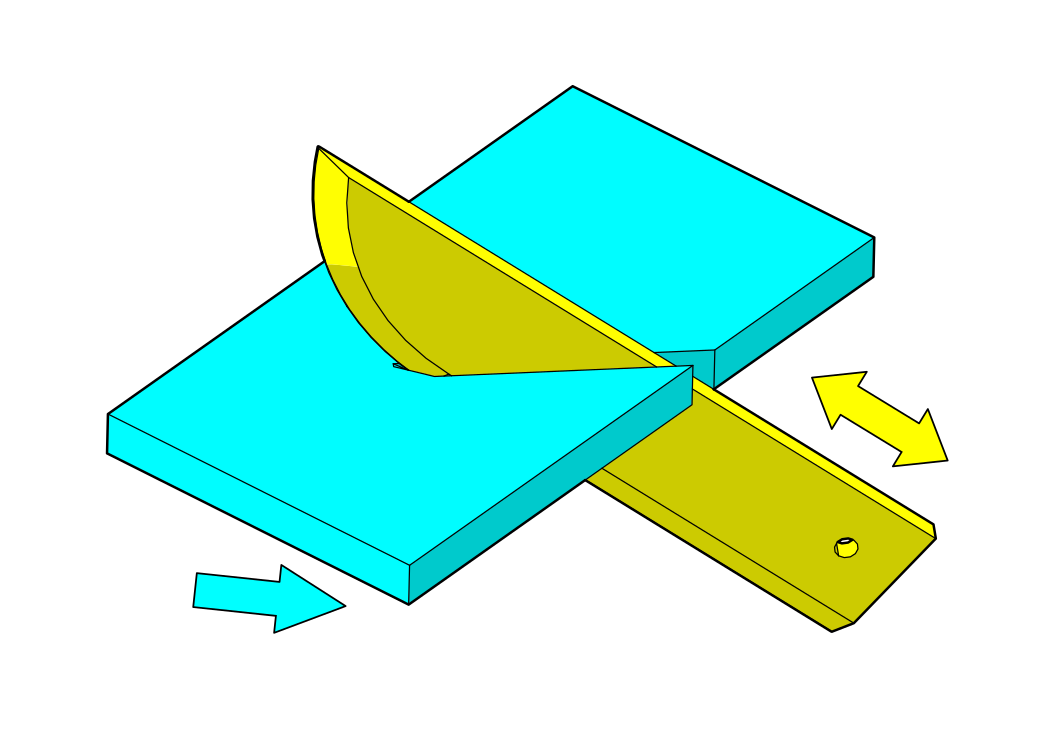

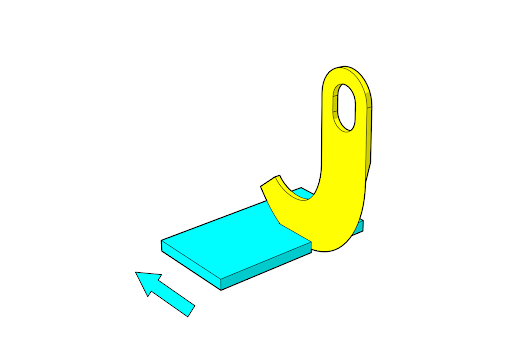

Zakrzywione
Cięcia wzdłużne
Przekroje poprzeczne
Cięcia ukośne
Ścięcie
Szczeliny

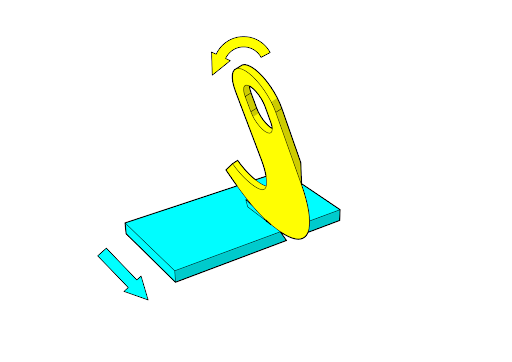

Niestandardowe
Cięcia wzdłużne
Przekroje poprzeczne
Cięcia ukośne
Ścięcie
Szczeliny
Proste
Zalety
• Bardzo skuteczny do cięć ciągłych
• Wydajne i szybkie cięcie
Zastosowania
• Obróbka drewna
• Obróbka metali
• Przemysł spożywczy
• Opakowanie
Okrągłe
Zalety
• Nadaje się do szerokiej gamy zastosowań
• Zapewnia czyste i precyzyjne cięcia
• Minimalne odpady materiałowe
Zastosowania
• Obróbka metali
• Papier i druk
• Opakowania
• Cięcie tworzyw sztucznych
Zakrzywione
Zalety
• Idealny do cięć krzywoliniowych i skomplikowanych
• Gładkie i precyzyjne cięcia
Zastosowania
• Przemysł skórzany i tekstylny
Niestandardowe
Zalety
• Zoptymalizowany do konkretnych zastosowań cięcia
• Wytrzymuje wymagające warunki
Zastosowania
• Medycyna
• Lotnictwo
• Motoryzacja
Oto kilka przykładów ostrzy przemysłowych:
Konfiguracja krawędzi ostrza:
Najważniejszą częścią ostrza jest najnowocześniejsza krawędź. W tym celu oferujemy różne konfiguracje, w tym proste i złożone kształty.

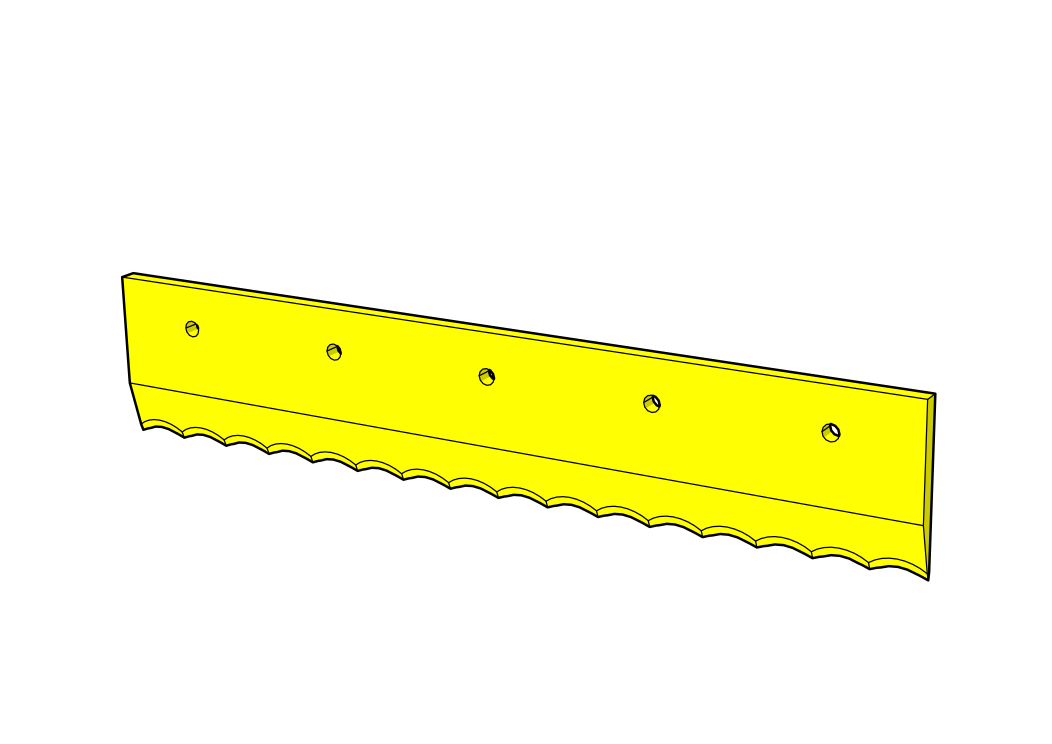

Proste

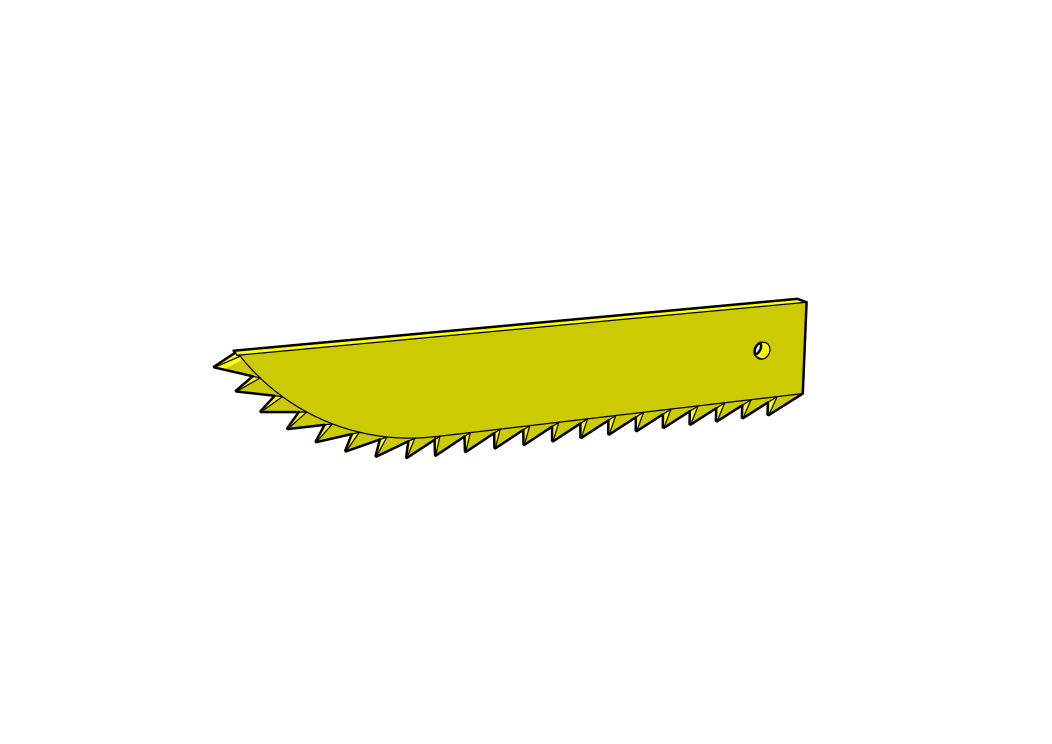

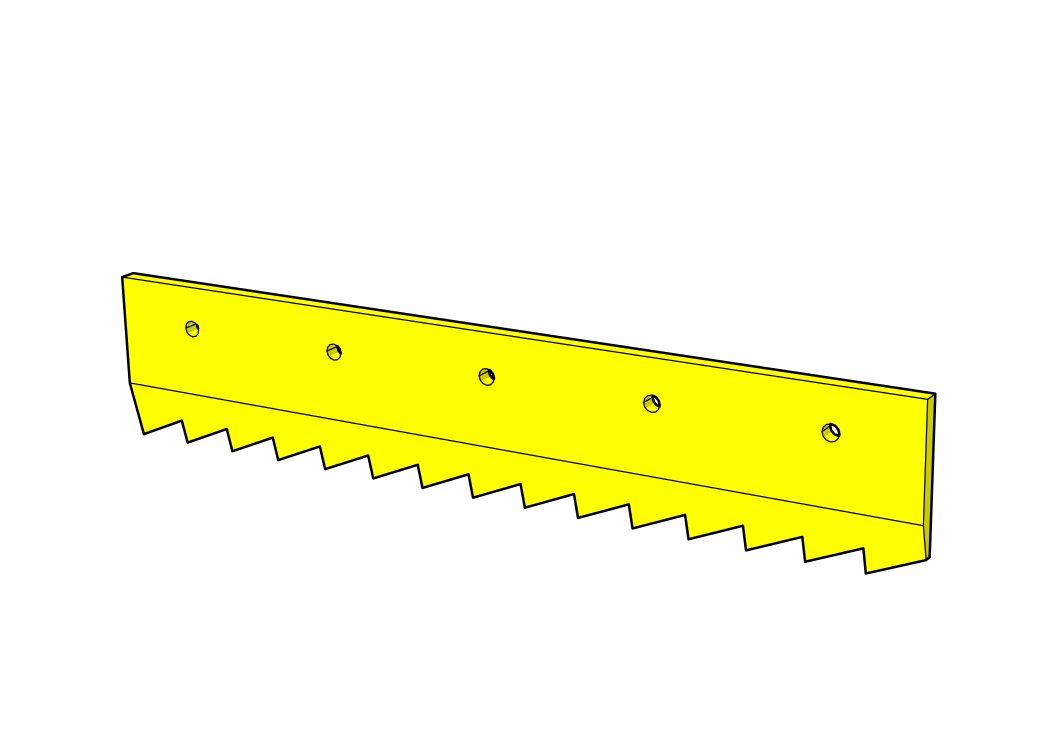

Piła

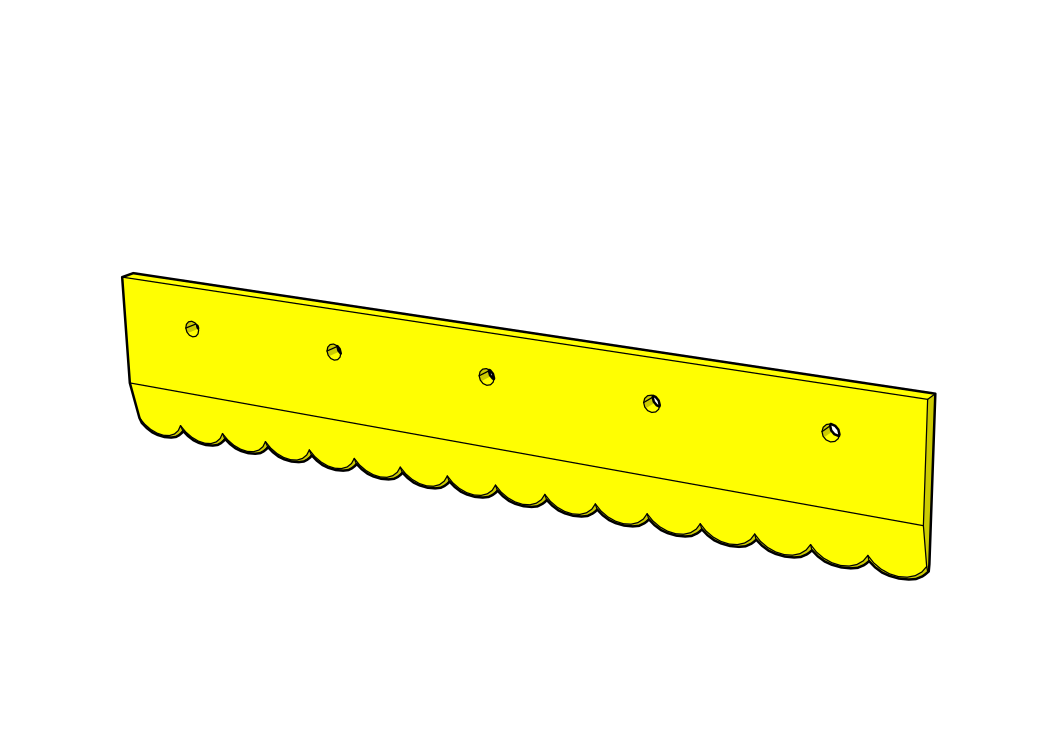

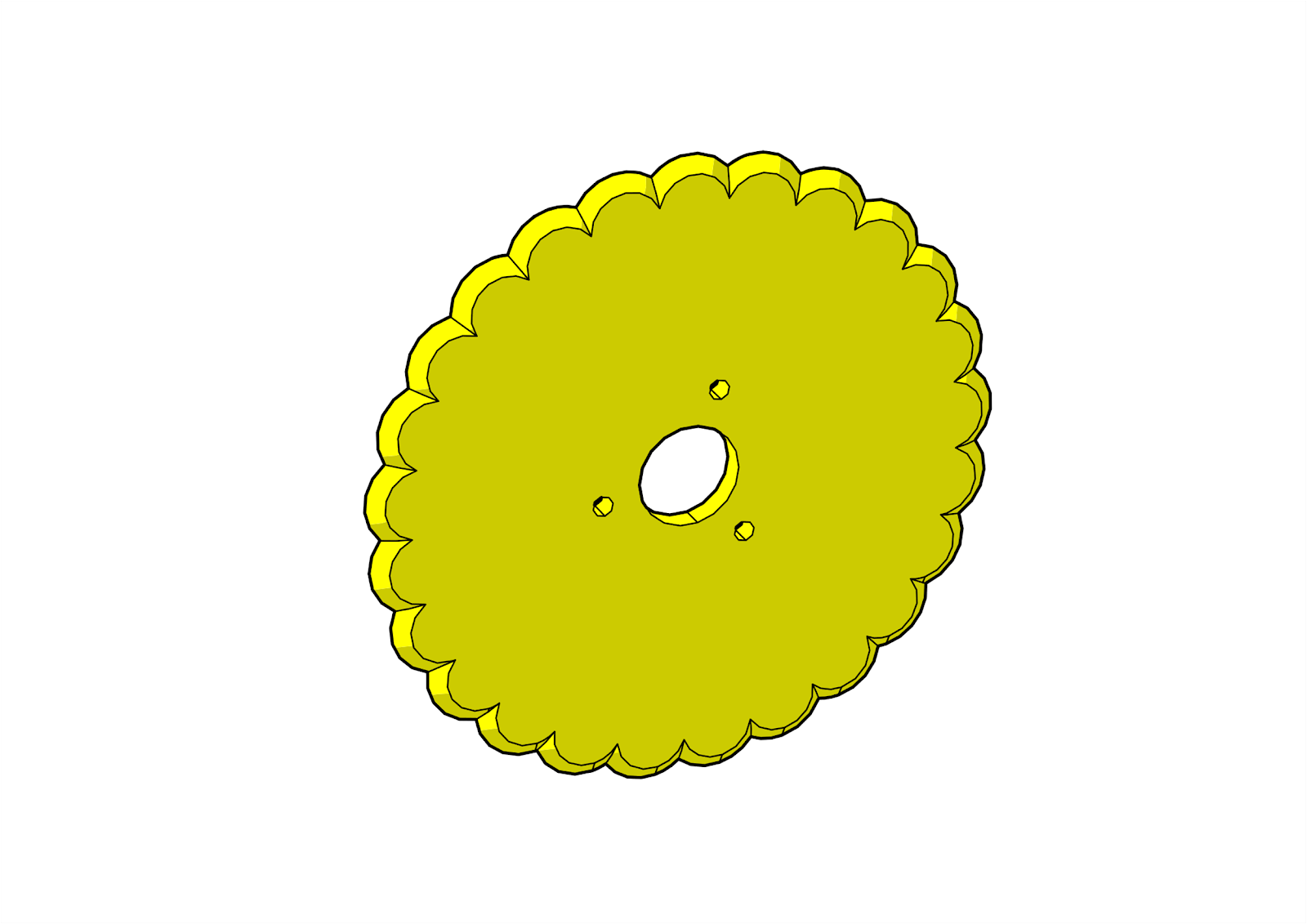

FELGOWANE

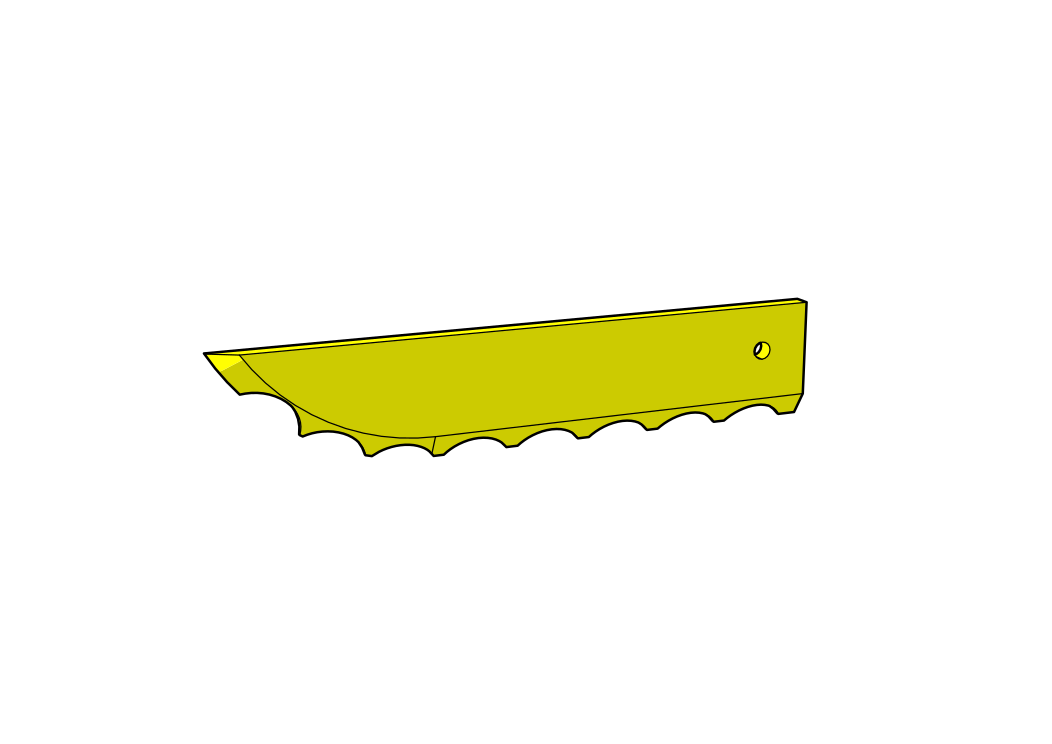

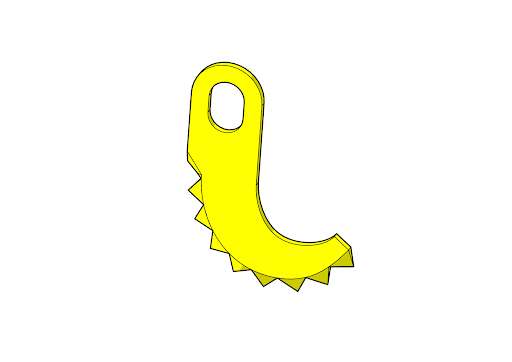

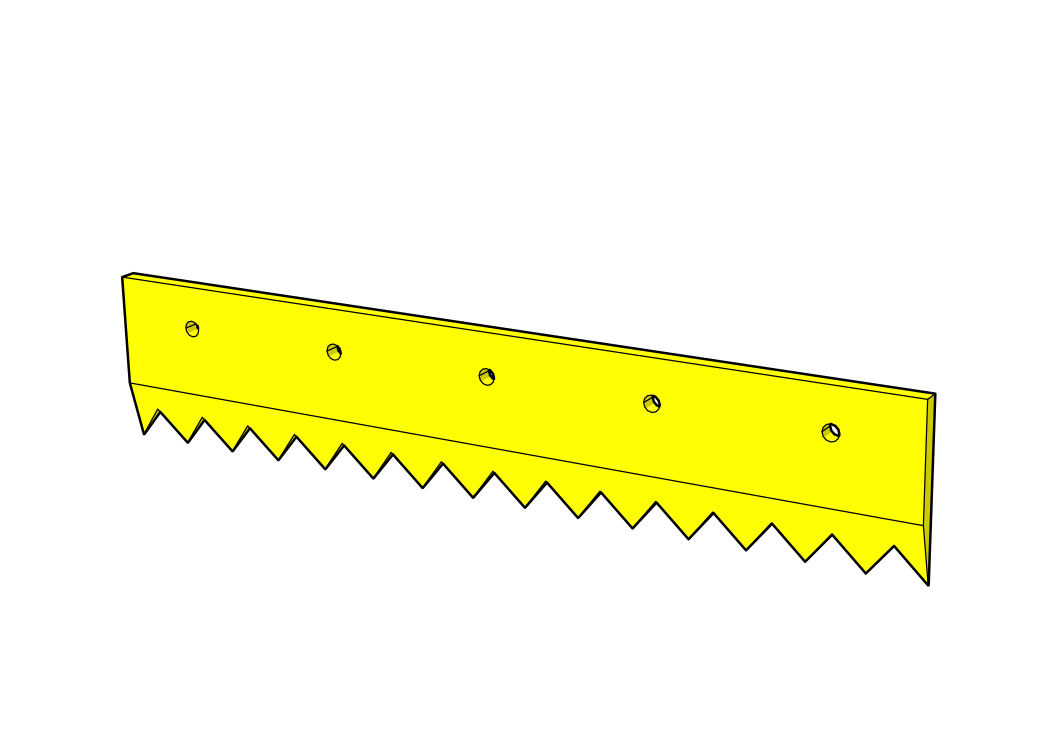

Ząbkowane

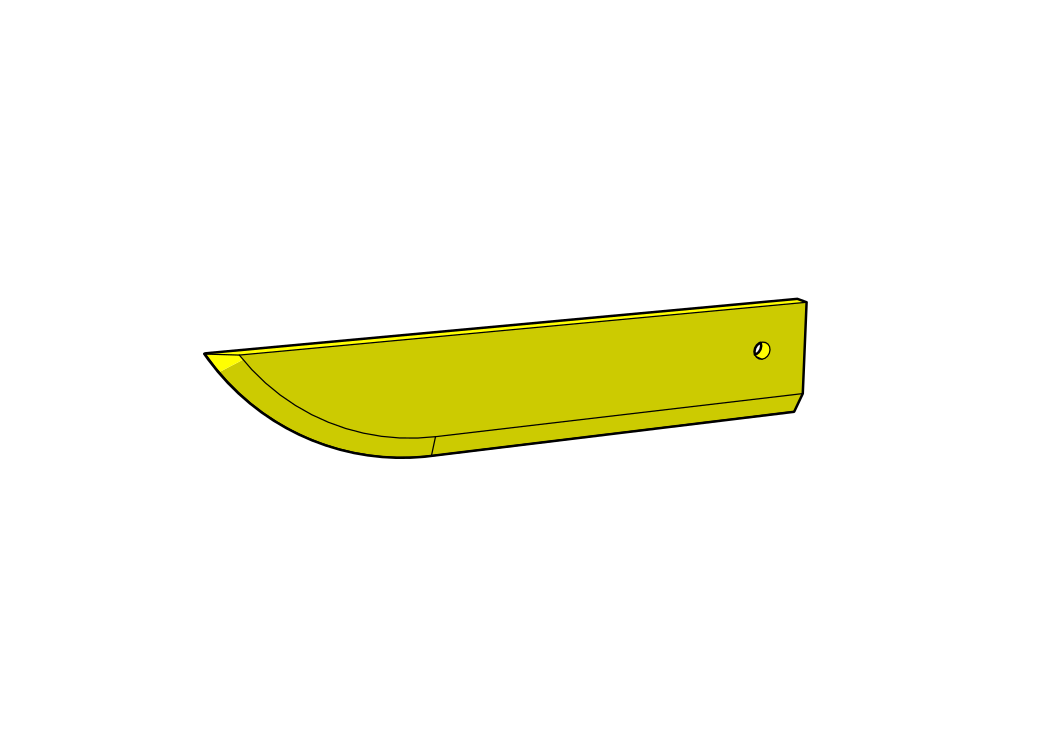

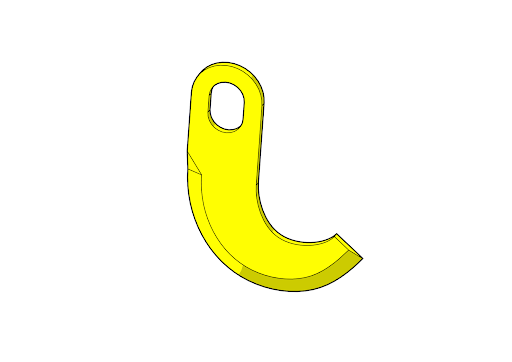

Gładkie
Ostrza ząbkowane

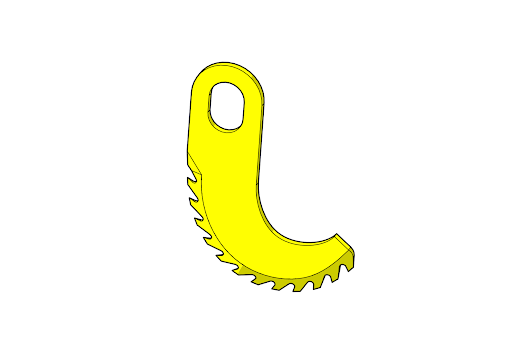

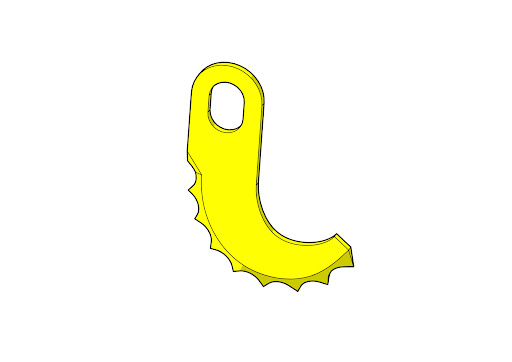

Zakrzywione
Piła
FELGOWANE
Ząbkowane
Gładkie
Ostrza ząbkowane

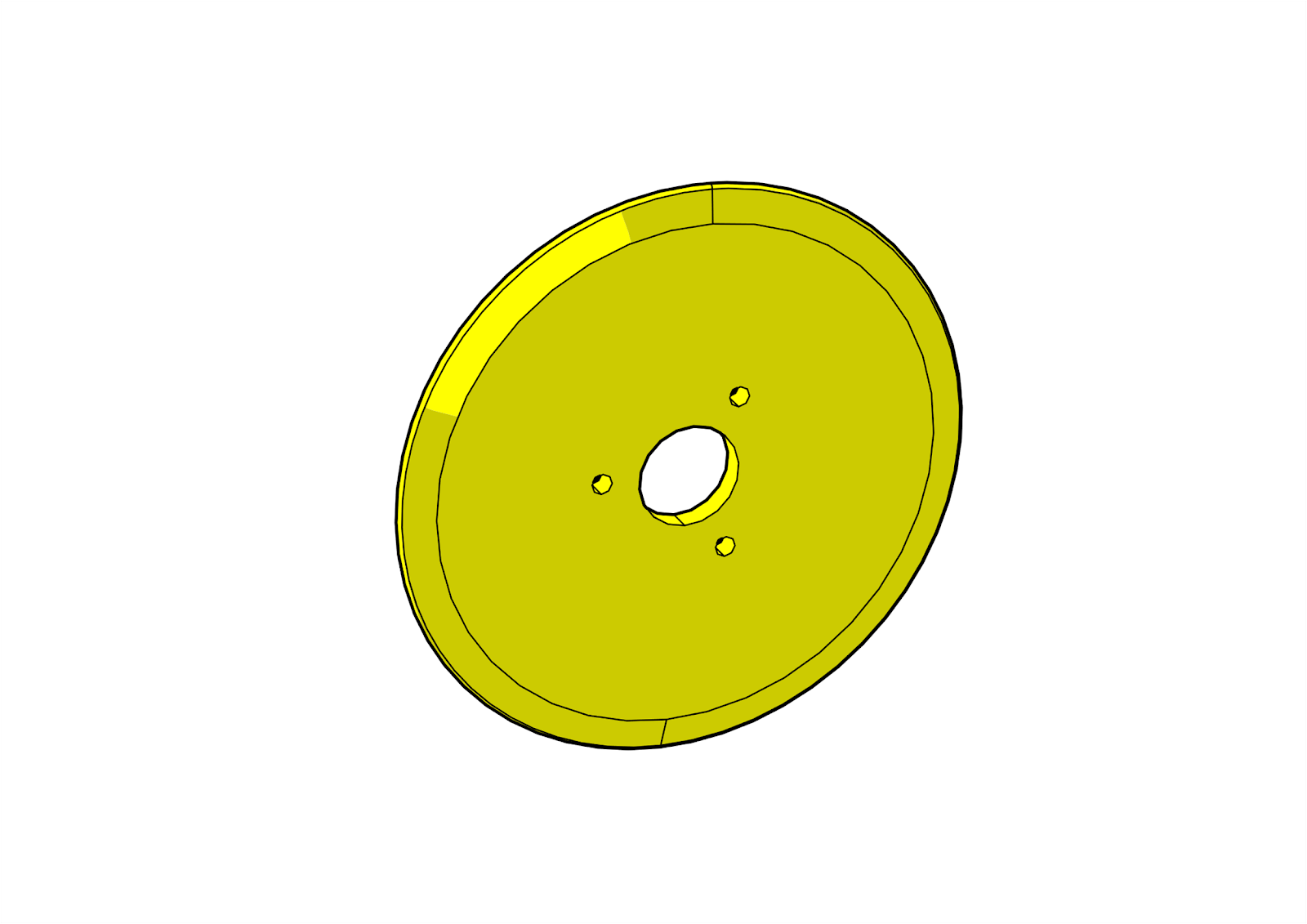

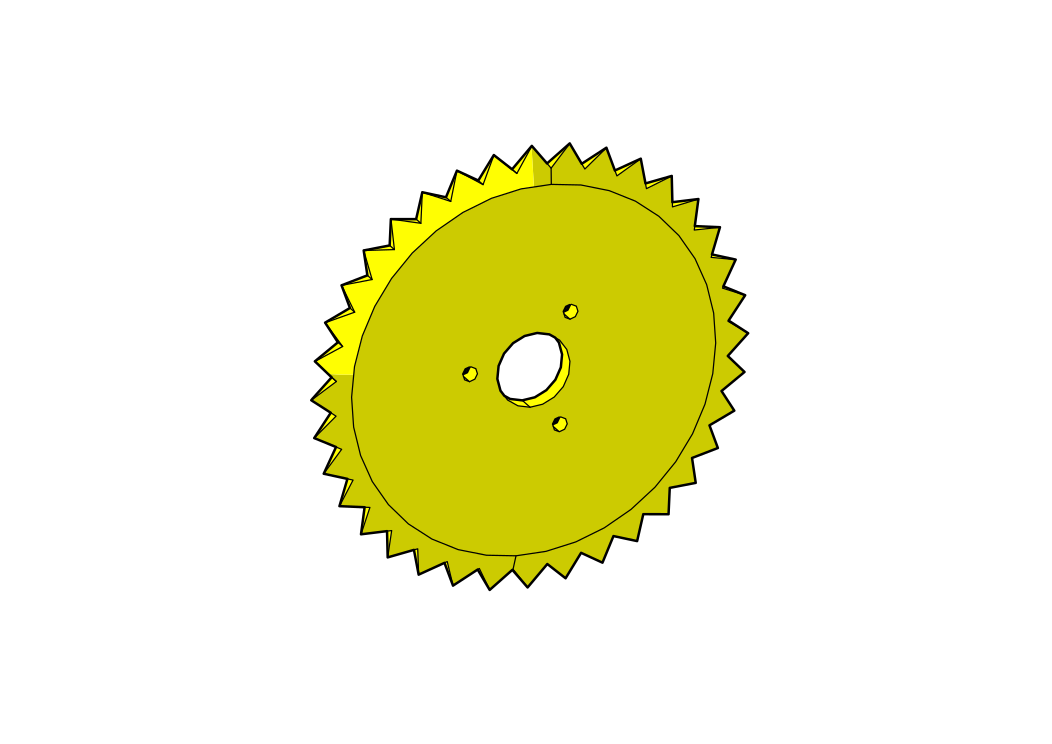

Okrągłe

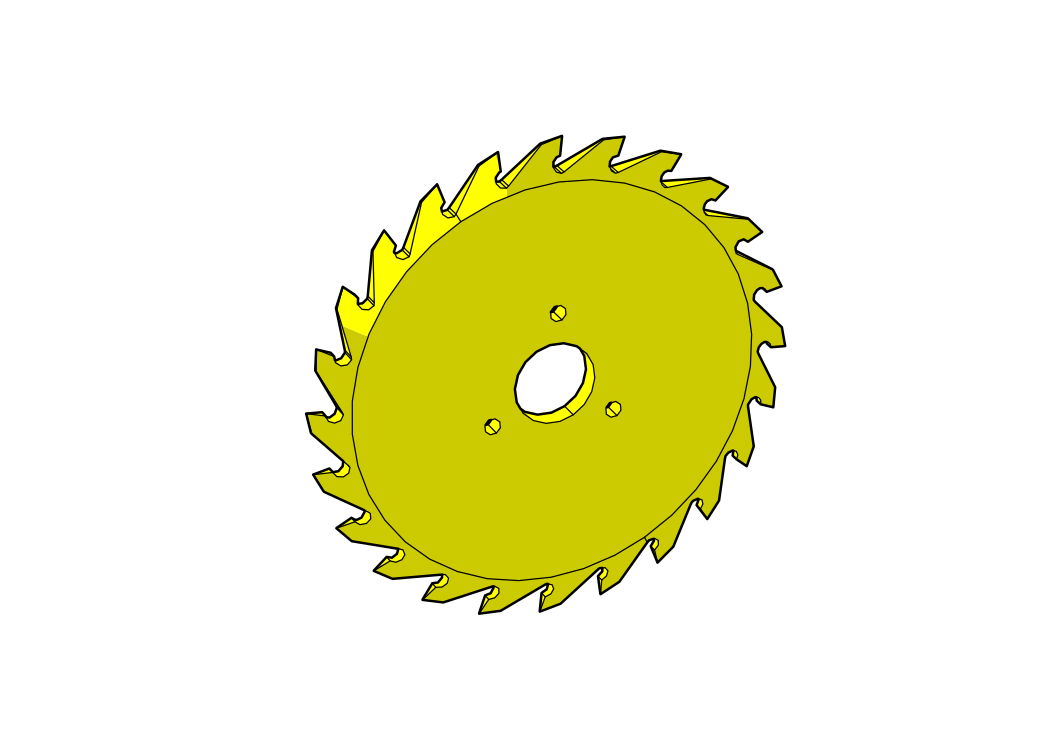

Piła
FELGOWANE
Ząbkowane
Gładkie
Ostrza ząbkowane

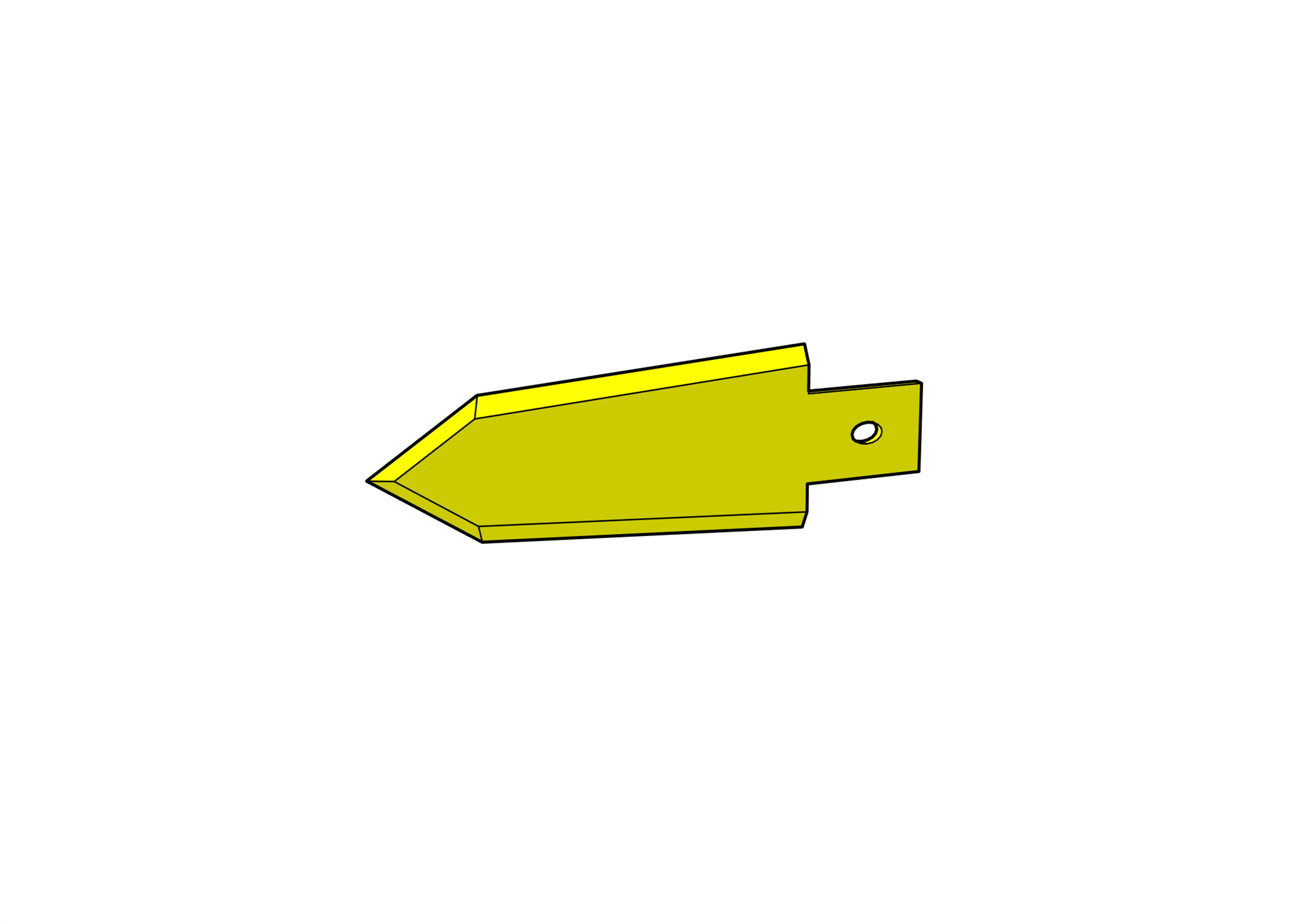

Niestandardowe
Piła
FELGOWANE
Ząbkowane
Gładkie
Ostrza ząbkowane
UZYSKAJ OFERTĘ
Mocowanie ostrza:
Po wybraniu kształtu ostrza można określić sposób jego montażu w maszynie.

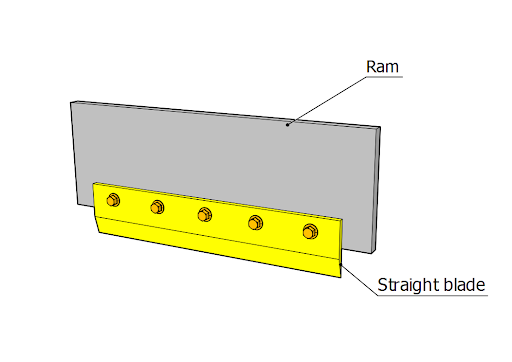

Nasze proste ostrza można montować w maszynach za pomocą powierzchni przylegających.

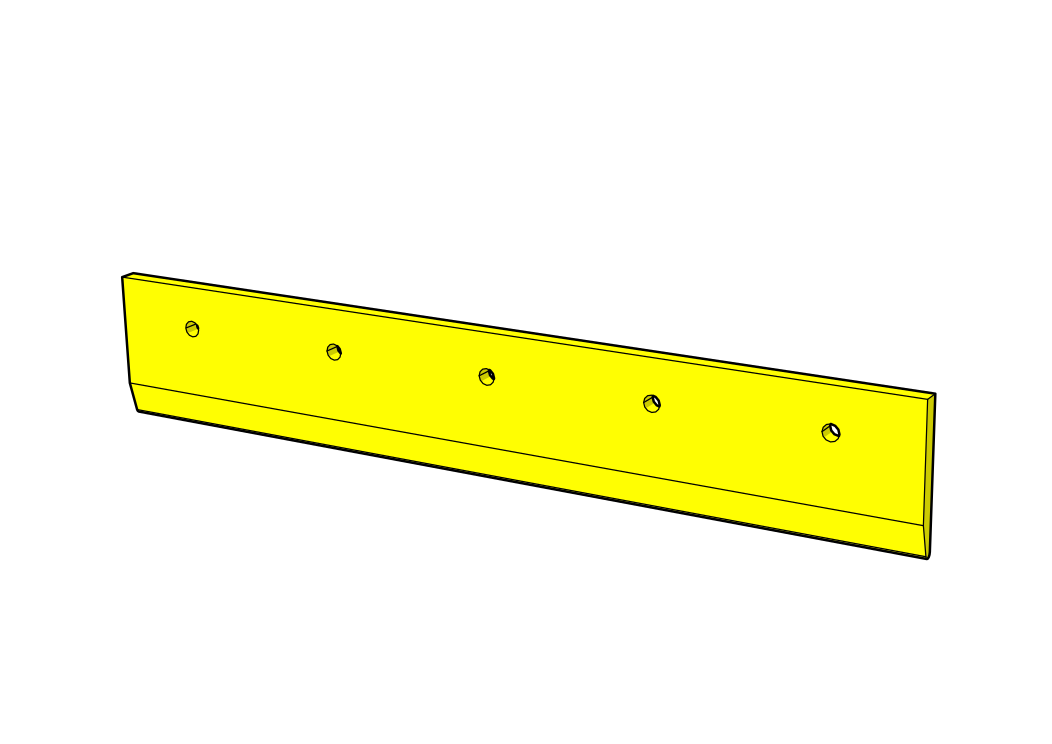

Dwa otwory

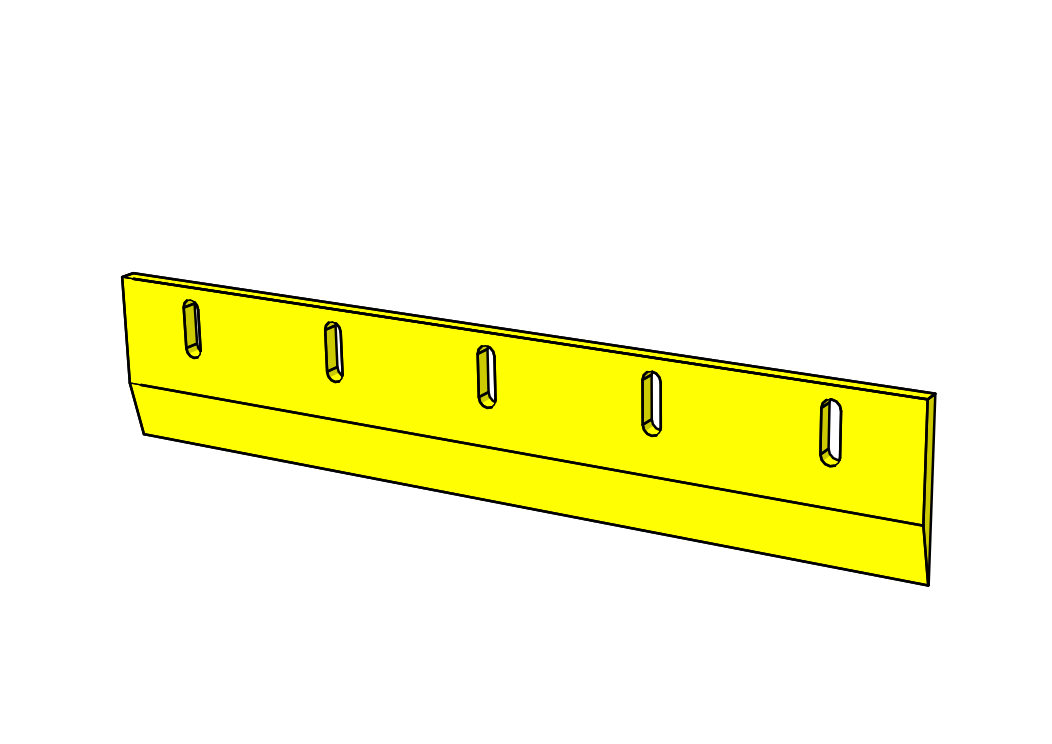

Dwa gniazda
Połączenie powierzchni i otworu

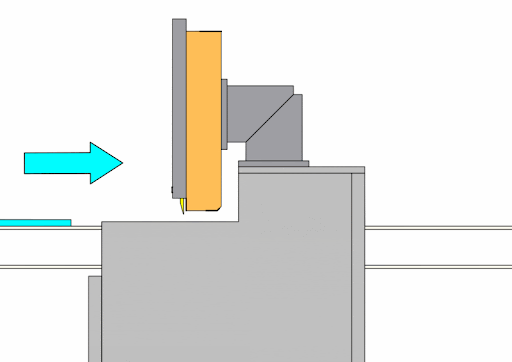

W zależności od siły cięcia ostrze może wymagać większej liczby otworów, aby przenieść siłę z cylindra. Otwory mogą być przelotowe, stożkowe lub walcowe.
Bez otworów

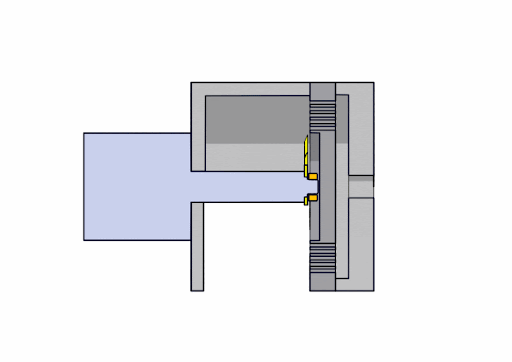

Nasze okrągłe ostrza mają otwór centralny, aby wyrównać ostrze z osią obrotową, oraz rowek klinowy lub otwór, aby przekazać moment obrotowy do tarczy. W zależności od siły cięcia ostrze może wymagać większej liczby otworów, aby przekazać siłę z silnika. Otwory mogą być przelotowe, stożkowe lub walcowe.
Następnie ostrze jest utrzymywane na miejscu przez system zaciskowy, taki jak nakrętka.
Materiał ostrza:
Następnie należy określić materiał ostrza, każde zastosowanie wymaga określonego materiału i/lub wykończenia. Wybór zależy od:
- Przewidzianego zastosowania
- Środowiska cięcia
- Pożądanych właściwości, takich jak twardość i odporność na korozję
Wybrane materiały muszą spełniać wymagania ostrza i muszą być odpowiednie do procesu produkcyjnego. Oceń różne materiały, takie jak węglik spiekany, stal szybkotnąca (HSS), stal nierdzewna i stal narzędziowa.
Powłoki ostrzy i obróbka powierzchni:
Końcówki ostrzy mogą być również pokryte różnymi materiałami, aby pomóc zwiększyć odporność na zużycie lub korozję. Oferujemy różne powłoki i obróbki powierzchni, takie jak powłoki wolframowe, chromowe lub diamentowe.
3. Zatwierdź projekt:
Przed przystąpieniem do produkcji kluczowe jest zatwierdzenie projektu za pomocą metod analizy numerycznej, takich jak analiza elementów skończonych (FEA) lub prototypowanie. Możesz użyć metod szybkiego prototypowania, takich jak drukowanie 3D, aby uzyskać praktyczną ocenę funkcjonalności projektu, ergonomii i dopasowania do maszyny, w której będzie używany. W razie potrzeby powtórz projekt bazowy na informacjach zwrotnych z analizy lub prototypu.
Wnioski
Projektowanie ostrza przemysłowego to złożony proces, który wymaga głębokiego zrozumienia wymagań ostrza, wykorzystania zaawansowanych narzędzi projektowych i uwagi na szczegóły. Postępując zgodnie z powyższymi krokami, projektanci mogą stworzyć projekt ostrza przemysłowego, który optymalizuje funkcjonalność i wydajność.
