Gwintowniki gazowe: Specjalistyczne gwintowniki przeznaczone do tworzenia gwintów gazowych, wykorzystywane w instalacjach gazowych.

ODKRYJ DZIEDZICTWO BAUCOR:

POKOLENIA INNOWACJI I ZAANGAŻOWANIA W DOSKONAŁOŚĆ.

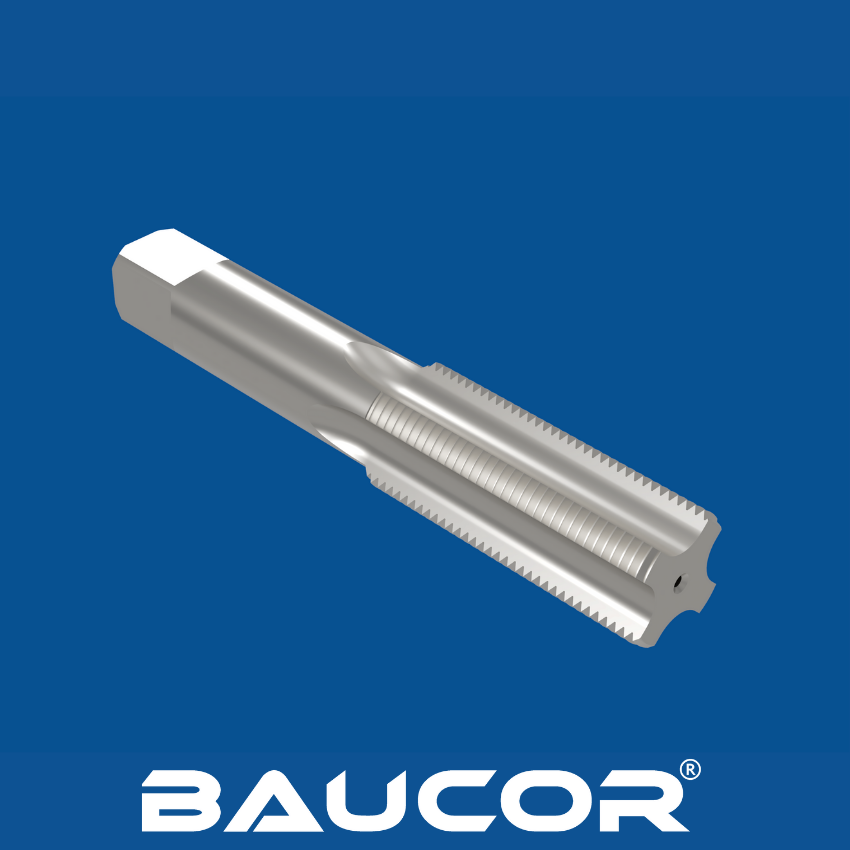

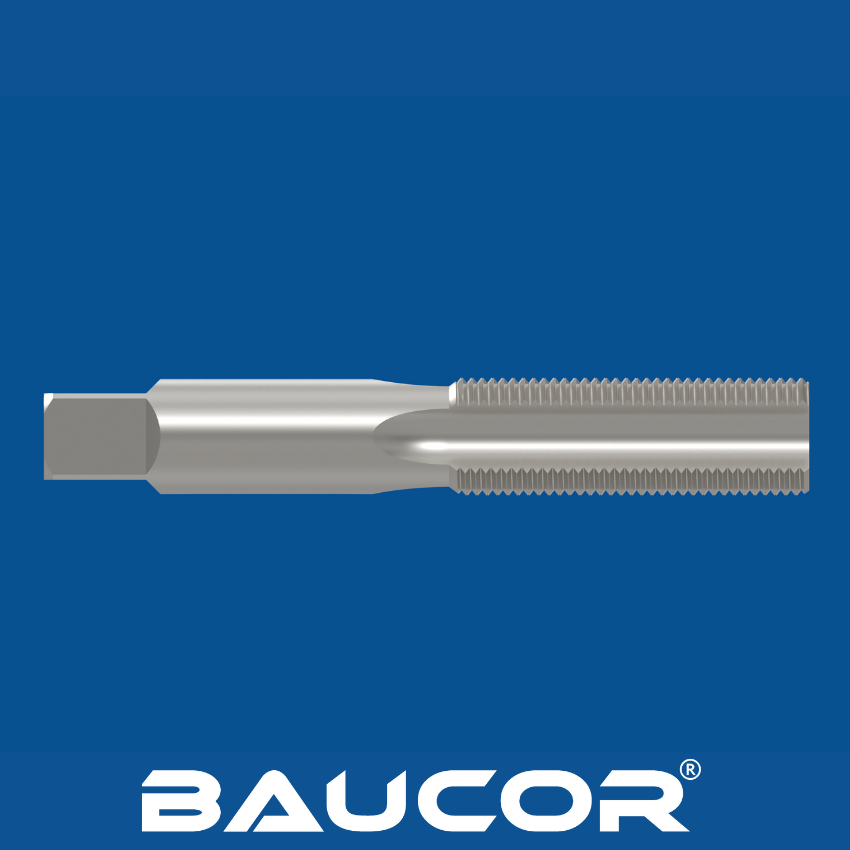

Co to jest gwintownik gazowy? Jak to działa?

Gwintowniki gazowe to specjalistyczne gwintowniki zaprojektowane do tworzenia szczelnych, stożkowych gwintów stosowanych głównie w instalacjach wodno-kanalizacyjnych, rurociągach i systemach transportu gazu. Są one zgodne z określonymi normami, aby zapewnić kompatybilność ze standardowymi złączkami i rurami gazowymi.

Rodzaje standardów gwintów gazowych

Niektóre popularne standardy gwintów gazowych mogą być zgodne z gwintownikami gazowymi:

  • NPT (National Pipe Taper): Podstawowy standard dla gwintów stożkowych w Ameryce Północnej, stosowany do rur przewodzących ciecze i gazy.
  • NPTF (National Pipe Taper Fuel): Podobny do NPT, ale zaprojektowany z myślą o szczelniejszych uszczelnieniach, idealny do zastosowań, w których zapobieganie wyciekom jest najważniejsze, zwłaszcza w przypadku paliw i przewodów gazowych.
  • BSPT (British Standard Pipe Taper): Powszechny standard gwintu stożkowego w Europie i wielu innych częściach świata.

Jak działają gwintowniki gazowe

  • Przygotowanie otworu pilotowego: Gwintowniki gazowe wymagają precyzyjnego rozmiaru otworu pilotażowego, który zależy od standardu gwintu i średnicy rury, z którą pracujesz.
  • Wkładanie i obracanie gwintownika: Stożkowy gwintownik gazowy jest wkładany do otworu pilotażowego i obracany (za pomocą klucza do gwintowników lub maszyny takiej jak wiertarka).
  • Formowanie gwintu: W miarę obracania się gwintownika, jego stożkowy kształt i krawędzie tnące stopniowo kształtują gwint wewnętrzny w rurze lub złączce. Zwężenie ma kluczowe znaczenie dla stworzenia szczelnego, odpornego na przecieki uszczelnienia.
  • Masa uszczelniająca: Po gwintowaniu, powszechną praktyką jest zastosowanie odpowiedniego uszczelniacza do gwintów lub taśmy uszczelniającej, aby jeszcze bardziej wzmocnić uszczelnienie, zapewniając dodatkowe zabezpieczenie przed wyciekami.

Kluczowe punkty dotyczące gwintowników gazowych

  • Stożkowa konstrukcja jest kluczowa: Stożkowa konstrukcja pozwala na zaciśnięcie złączek męskich i żeńskich, ściskając gwinty i tworząc szczelne uszczelnienie - cecha charakterystyczna, która odróżnia je od gwintowników prostych.
  • Materiał ma znaczenie: Gwintowniki gazowe są zwykle wykonane ze stali szybkotnącej (HSS) lub mocniejszych wariantów dla twardszych materiałów rur.
  • Precyzja ma kluczowe znaczenie: Dokładne wymiarowanie i ścisłe przestrzeganie norm są niezbędne dla niezawodnych, szczelnych połączeń gazowych.

Jak produkowane są gwintowniki gazowe?

Gwintowniki gazowe, z ich wyspecjalizowaną stożkową konstrukcją i możliwościami tworzenia szczelnych gwintów, wymagają rygorystycznego procesu produkcyjnego, aby sprostać wymaganiom branży hydraulicznej i gazowej. Przyjrzyjmy się kluczowym etapom:

Wybór i przygotowanie materiału:

  • Rozważania dotyczące materiałów: Stale szybkotnące (HSS) są powszechnie stosowane, oferując połączenie odporności na zużycie, wytrzymałości i siły potrzebnej do cięcia gwintów w materiałach rurowych. Niektórzy producenci wybierają kobaltową stal szybkotnącą (HSS-E) do obróbki trudniejszych materiałów lub wymagających zastosowań. Stal szybkotnąca (HSS), kobaltowa stal szybkotnąca (HSS-Co), sproszkowany metal (PM), wysokowydajna stal szybkotnąca (HP-HSS), węglik spiekany.
  • Wstępne kształtowanie: Wybrany pręt stalowy jest cięty na przybliżoną długość i poddawany cyklowi obróbki cieplnej w celu optymalizacji jego twardości i przygotowania go do kolejnych procesów obróbki.

Formowanie półfabrykatu: Zaczyna wyłaniać się podstawowy kształt gwintownika:

  • Szlifowanie lub toczenie: Procesy obróbki skrawaniem usuwają nadmiar materiału w celu ustalenia trzpienia gwintownika (niegwintowanej części chwytanej przez uchwyt narzędzia) i jego całkowitej średnicy. Szczególną uwagę zwraca się na kąt stożka na końcu tworzącym gwint, ponieważ musi on być precyzyjny dla określonych standardów gwintów (NPT, NPTF itp.).

Tworzenie gwintu: Serce całego procesu!

  • Specjalistyczne szlifowanie gwintów: Maszyny CNC (Computer Numerical Control) są często wykorzystywane do tworzenia złożonej geometrii gwintu stożkowego gwintownika. Maszyny te wykorzystują ściernice o profilu odzwierciedlającym pożądany standard gwintu, z uwzględnieniem niezbędnego stożka.
  • Precyzja i kontrola: Tolerancje są ścisłe, zapewniając zgodność gwintów z zamierzonym standardem dla właściwego uszczelnienia i kompatybilności. Na tym etapie można przeprowadzić obróbkę powierzchni i optymalizację ostrości krawędzi.

Obróbka cieplna (końcowa):

  • Optymalizacja właściwości materiału: Taśma przechodzi kolejny cykl obróbki cieplnej. Ten końcowy etap precyzyjnie dostosowuje jej twardość, wytrzymałość i odporność na zużycie, zapewniając, że może ona wytrzymać siły cięcia gwintów w różnych materiałach rur, pozostając jednocześnie odporną na pękanie podczas użytkowania.

Obróbka powierzchni (opcjonalnie): Producenci mogą oferować powłoki zwiększające wydajność:

  • Azotek tytanu (TiN): Klasyczna powłoka w kolorze złota zmniejsza tarcie i zużycie.
  • Zaawansowane powłoki: Opcje takie jak azotek tytanowo-glinowy (TiAlN) do zastosowań wysokotemperaturowych lub specjalistyczne powłoki poprawiające interakcję materiału.
  1. Kontrola jakości: Rygorystyczne kontrole zapewniają wysoką jakość:
  • Dokładność wymiarowa: Gwinty, średnica, stożek i ogólna geometria gwintownika są skrupulatnie sprawdzane pod kątem ścisłych tolerancji określonych przez producenta i odpowiednią normę dotyczącą gwintów gazowych.
  • Testowanie twardości: Sprawdza, czy materiał osiągnął pożądane właściwości dzięki obróbce cieplnej.
  • Kontrola powierzchni: Gwintownik jest sprawdzany pod kątem wad lub niedoskonałości, które mogą mieć wpływ na wydajność lub żywotność narzędzia.

UZYSKAJ OFERTĘ

W jakich rozmiarach Baucor produkuje gwintowniki gazowe?

Dzięki zaangażowaniu w dostarczanie wysokiej jakości rozwiązań narzędziowych, Baucor produkuje gwintowniki gazowe w szerokiej gamie rozmiarów, aby dostosować się do różnych komponentów linii gazowych, armatury i standardów gwintowania. Nasze doświadczenie zapewnia precyzję i kompatybilność z typowymi wymaganiami dotyczącymi linii gazowych.

Potencjalne rozmiary gwintowników gazowych Baucor

Chociaż konkretne rozmiary zależą od wymaganych standardów gwintów, Baucor oferuje gwintowniki gazowe w najczęściej używanych rozmiarach, w tym:

BSPT (British Standard Pipe Taper)

  • R 1/8"
  • R 1/4"
  • R 3/8"
  • R 1/2"
  • R 3/4"
  • R 1"
  • R 1 1/4"
  • R 1 1/2"
  • R 2"

Inne potencjalne standardy:

  • NPT/NPTF: Baucor może oferować gwintowniki gazowe zgodne z amerykańskimi standardami (National Pipe Taper and Fuel), choć są one mniej popularne w przypadku linii gazowych poza Ameryką Północną.
  • Warianty metryczne: W przypadku specjalistycznych zastosowań Baucor może oferować metryczne gwintowniki gazowe w oparciu o normy regionalne.

Baucor może wyprodukować dla Ciebie gwintowniki od bardzo małych rozmiarów, takich jak M0,5, do dużych rozmiarów do M68, spełniając szerokie spektrum wymagań dotyczących gwintowania.

Prosimy o kontakt w celu uzyskania odpowiednich wymiarów. Baucor może produkować gwintowniki w najbardziej specjalistycznych rozmiarach dostosowanych do potrzeb klienta.

Jakie materiały są używane do produkcji gwintowników gazowych?

Gwintowniki gazowe, zaprojektowane do tworzenia szczelnych połączeń w rurach, muszą posiadać odpowiednią kombinację twardości, wytrzymałości i odporności na zużycie. Oto, czego zazwyczaj używają producenci tacy jak Baucor:

Typowe materiały

  • Stal szybkotnąca (HSS): Podstawa wielu gwintowników! HSS oferuje solidną równowagę między twardością potrzebną do cięcia gwintów w materiałach rurowych, wytrzymałością na pękanie i ogólną przystępnością cenową.
  • Kobaltowa stal szybkotnąca (HSS-E): Gdy sytuacja staje się trudna, HSS-E wkracza do akcji. Jej zwiększona odporność na ciepło i zużycie oznacza, że może obsługiwać twardsze materiały rurowe lub bardziej wymagające konfiguracje produkcyjne. Wiąże się to z nieco wyższą ceną, ale często zwraca się w postaci dłuższej żywotności narzędzia.

Materiały specjalne

  • Stal szybkotnąca w proszku (PM HSS): W przypadku bardzo wymagających zadań związanych ze szczególnie twardymi lub ściernymi materiałami rur, PM HSS może być odpowiedzią. Jej jednorodna mikrostruktura zapewnia wyjątkową odporność na zużycie i wytrzymałość, ale ma najwyższą cenę.

Węglik spiekany: W przypadku wyjątkowo wysokiej odporności na zużycie i podczas cięcia najtwardszych materiałów rurowych, gwintowniki gazowe z węglików spiekanych mogą być opcją, głównie w scenariuszach produkcji wielkoseryjnej. Są one jednak najdroższe i zwykle bardziej kruche niż opcje HSS.

Specjalistyczne stale narzędziowe: W niszowych zastosowaniach niektórzy producenci mogą wykorzystywać wysokowydajne gatunki stali narzędziowej. Mogą one mieć mieszanki właściwości dostosowane do bardzo specyficznych wyzwań, ale prawdopodobnie wiązałyby się z jeszcze wyższymi kosztami.

Obróbka powierzchni i powłoki: Poza materiałem bazowym, powłoki odgrywają znaczącą rolę:

  • Powłoki na bazie azotków: Opcje takie jak azotek tytanu (TiN), azotek tytanowo-aluminiowy (TiAlN) lub węgloazotek tytanu (TiCN) są często stosowane w celu poprawy odporności na zużycie, zwiększenia twardości powierzchni i zmniejszenia tarcia.
  • Specjalistyczne powłoki: W przypadku określonych materiałów rur lub zastosowań, w celu dalszego zwiększenia wydajności można zastosować mniej powszechne powłoki, takie jak azotek chromu (ze względu na obawy związane z korozją) lub wielowarstwowe powłoki łączące zalety wielu materiałów.

Wybór odpowiedniego materiału: Czynniki do rozważenia

Współpraca z firmą taką jak Baucor może pomóc w wyborze idealnego materiału kranu w oparciu o:

  • Twardość i ścieralność materiału rury: Konkretny typ rury, z którą pracujesz, będzie miał znaczący wpływ na wybór materiału kranu. Poinformuj Baucor o dokładnych właściwościach materiału.
  • Wielkość produkcji: Czy wykonujesz małe zlecenie, czy produkcję wielkoseryjną? Wyższa inwestycja w bardziej zaawansowany materiał gwintownika często zwraca się poprzez wydłużenie czasu pracy i zmniejszenie liczby zmian narzędzi w produkcji na dużą skalę.
  • Głębokość gwintu: Głębsze gwinty w miękkich rurach mogą pozwolić na użycie standardowej stali HSS, podczas gdy płytkie gwinty w twardszych materiałach mogą wymagać modernizacji do HSS-E lub PM HSS w celu uzyskania wymaganej wytrzymałości.

Jakie powłoki poprawiają gwintowniki gazowe?

Wybór odpowiedniej powłoki może mieć znaczący wpływ na wydajność i trwałość gwintowników gazowych. Baucor, koncentrując się na jakości, prawdopodobnie oferuje szereg powłok, które pomogą zoptymalizować operacje:

Typowe powłoki

Azotek tytanu (TiN): Klasyczna powłoka w kolorze złota oferująca wszechstronne ulepszenie:

  • Odporność na zużycie: Wydłuża żywotność narzędzia, zwłaszcza podczas obróbki materiałów ściernych.
  • Zmniejszone tarcie: Zapewnia płynniejsze tworzenie gwintu i mniejsze wytwarzanie ciepła, co ma kluczowe znaczenie dla szczelności połączeń gazowych.
  • Odporność na zacieranie: Zmniejsza tendencję do przywierania materiału do gwintownika, co jest szczególnie przydatne w przypadku bardziej miękkich metali powszechnie stosowanych w złączach gazowych.

Azotek tytanowo-aluminiowy (TiAlN): Idealny do wyższych temperatur i twardszych materiałów:

Odporność na ciepło: Zachowuje swoje właściwości nawet wtedy, gdy gwintowanie generuje ciepło, potencjalnie minimalizując zużycie narzędzia i deformację gwintu.

Smarowność: Niskie tarcie pomaga w uzyskaniu dokładnych gwintów stożkowych i minimalizuje zapotrzebowanie na siłę.

  • Węgloazotek tytanu (TiCN): Doskonale redukuje tarcie i zacieranie, dzięki czemu jest bardzo cenny w przypadku gwintowników gazowych:
  • Doskonała smarowność: Zapewnia płynny przepływ gwintu i zmniejsza ryzyko zatarcia, szczególnie w przypadku materiałów podatnych na przywieranie.
  • Dokładność gwintu: Płynniejsze cięcie i zmniejszone tarcie pomagają utrzymać precyzyjne kształty gwintów niezbędne dla szczelnych połączeń gazowych.

Specjalistyczne powłoki

Azotek chromu (CrN): Oferuje wartość w określonych sytuacjach:

  • Odporność na korozję: Zapewnia ochronę w środowiskach z agresywnymi chłodziwami lub w miejscach narażonych na wilgoć.
  • Umiarkowane ulepszenia: Oferuje pewne korzyści w zakresie odporności na zużycie i redukcji tarcia.

Diamond-Like Carbon (DLC): Opcja zapewniająca ekstremalną wydajność:

Niezrównana twardość: Wyjątkowa odporność na zużycie w przypadku najbardziej wymagających materiałów lub bardzo dużej produkcji.

Bardzo niskie tarcie: Optymalizuje przepływ materiału i formowanie gwintów, minimalizując ryzyko zatarcia i zapewniając wysoką jakość gwintów.

  • Powłoki wielowarstwowe: Najnowocześniejsze powłoki strategicznie łączące wiele materiałów:
  • Indywidualna wydajność: Dostosowane do konkretnych wyzwań związanych z gwintowaniem gazowym, takich jak ekstremalne ciepło, zacieranie się określonego materiału i wysokie wymagania dotyczące tolerancji.
  • Własne powłoki: Niektórzy producenci oferują unikalne powłoki przeznaczone do gwintów gazowych. Mogą one zapewniać zoptymalizowaną odporność na zużycie, smarowność lub uwzględniać określone interakcje między materiałami.

UZYSKAJ OFERTĘ

Gdzie stosowane są gwintowniki gazowe?

Kurki z gwintem gazowym, ze swoją wyspecjalizowaną stożkową konstrukcją do tworzenia szczelnych połączeń, odgrywają kluczową rolę w branżach, w których niezbędny jest niezawodny transport gazu i cieczy. Firmy takie jak Baucor prawdopodobnie obsługują następujące sektory, w których ich gwintowniki są niezbędne:

Kluczowe branże wykorzystujące gwintowniki gazowe

  • Hydraulika: Podstawa instalacji gazowych w budynkach mieszkalnych, komercyjnych i przemysłowych - zarówno w przypadku nowych konstrukcji, jak i napraw. Gwintowniki gazowe zapewniają szczelne, szczelne połączenia dla urządzeń gazowych, rurociągów i armatury.
  • HVAC i urządzenia: Tworzenie bezpiecznych połączeń w urządzeniach zasilanych gazem oraz sprzęcie grzewczym/chłodzącym, gdzie niezawodne zasilanie gazem bez wycieków jest najważniejsze.
  • Systemy przemysłowe: Gwintowniki gazowe mają kluczowe znaczenie dla utrzymania i instalacji linii gazowych w różnych środowiskach przemysłowych, w tym w zakładach produkcyjnych, zakładach wytwarzania energii i przetwórstwa chemicznego. W środowiskach tych często obowiązują surowe normy dotyczące zapobiegania wyciekom.
  • Motoryzacja: Chociaż mniej powszechne, gwintowniki gazowe mogą być stosowane w komponentach pojazdów wykorzystujących paliwa alternatywne, takie jak sprężony gaz ziemny (CNG) lub propan.
  • Lotnictwo i kosmonautyka (potencjalnie): Chociaż mniej rozpowszechnione, specjalistyczne zastosowania w przemyśle lotniczym mogą wymagać gwintowników gazowych do precyzyjnych złączy w systemach dostarczania paliwa lub zwiększania ciśnienia w samolotach lub statkach kosmicznych.
  • Konserwacja i naprawy (MRO): Gwintowniki gazowe są nieocenione do przywracania uszkodzonych gwintów w szerokiej gamie urządzeń i maszyn, zapewniając ciągłą bezpieczną pracę i minimalizując potrzebę pełnej wymiany komponentów.

Dlaczego warto wybrać gwintowniki gazowe?

  • Szczelne połączenia: Stożkowa konstrukcja, w połączeniu z odpowiednimi uszczelniaczami do gwintów, tworzy wyjątkowo szczelne uszczelnienia, minimalizując ryzyko niebezpiecznych wycieków gazu.
  • Znormalizowana kompatybilność: Zgodność ze standardami takimi jak NPT, NPTF lub BSPT zapewnia wymienność z łatwo dostępnymi złączkami i komponentami gazowymi.
  • Trwałe połączenia: Odpowiednio uformowane gwinty gazowe zapewniają niezawodne działanie w systemach narażonych na wahania ciśnienia lub wibracje.

Skorzystaj z wiedzy specjalistycznej Baucor

Zaangażowanie Baucor w jakość prawdopodobnie rozciąga się również na gwintowniki gazowe, zaprojektowane z myślą o tych różnorodnych zastosowaniach. Skontaktuj się z nami, aby znaleźć idealne gwintowniki, dopasowane do konkretnych materiałów rur, standardów gwintów i wymagań projektowych.

Które branże wykorzystują gwintowniki gazowe?

Gwintowniki gazowe, dzięki swojej specjalistycznej konstrukcji do tworzenia szczelnych połączeń, są niezbędnymi narzędziami w wielu branżach. Dotyczy to również firm takich jak Baucor, oferujących wysokiej jakości kurki spełniające różnorodne potrzeby.

  • Hydraulika: Kamień węgielny dla linii gazowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych.
  • HVAC: Zabezpieczanie armatury w urządzeniach zasilanych gazem oraz systemach ogrzewania/chłodzenia.
  • Przemysł: Instalacja i konserwacja linii gazowych w zakładach produkcyjnych, energetyce, przetwórstwie chemicznym i innych obiektach przemysłowych.
  • Motoryzacja: Używane do specjalistycznych komponentów w pojazdach wykorzystujących paliwa alternatywne, takie jak CNG lub propan.
  • Lotnictwo i kosmonautyka: Potencjalne zastosowanie w precyzyjnych złączach do dostarczania paliwa lub systemów ciśnieniowych w samolotach lub statkach kosmicznych.
  • Konserwacja i naprawa (MRO): Niezbędny element zestawu narzędzi MRO do przywracania uszkodzonych gwintów w różnych urządzeniach, wydłużający żywotność i skracający przestoje.

Dlaczego warto wybrać gwintowniki gazowe?

  • Szczelne połączenia: Stożkowa konstrukcja zapewnia szczelność, kluczową dla bezpieczeństwa systemów gazowych.
  • Znormalizowana kompatybilność: Zgodność ze standardami takimi jak NPT, NPTF lub BSPT gwarantuje wymienność z łatwo dostępnymi złączkami.

Trwałe połączenia: Idealne do systemów narażonych na wahania ciśnienia lub wibracje.

Jakie maszyny używają gwintowników gazowych?

Gwintowniki gazowe, zaprojektowane do tworzenia kluczowych, szczelnych połączeń, znajdują zastosowanie w szerokiej gamie maszyn ze względu na ich zdolność do nacinania gwintów wewnętrznych w rurach i kształtkach. Ich przydatność zależy od materiału, wymaganej precyzji i celów produkcyjnych. Firmy takie jak Baucor prawdopodobnie oferują gwintowniki zaprojektowane tak, aby odpowiadały potrzebom tych maszyn.

Opcje ręczne i półautomatyczne

  • Prasy wiertarskie: Chociaż nie są idealne do najbardziej wymagających prac, prasy wiertarskie z funkcją gwintowania mogą być używane do podstawowych operacji gwintowania gazowego, zwłaszcza w przypadku bardziej miękkich materiałów rurowych i mniej rygorystycznych tolerancji.
  • Frezarki (ze sztywnym gwintowaniem): Zwiększona sztywność i precyzyjne sterowanie wrzecionem sprawiają, że frezarki stanowią krok naprzód w stosunku do pras wiertarskich. Ich możliwości gwintowania na sztywno, gdzie obroty wrzeciona idealnie pasują do skoku gwintu, dobrze nadają się do twardszych materiałów rurowych lub zastosowań wymagających wysokiej jakości gwintu.

Automatyzacja CNC zapewniająca precyzję i produktywność

  • Frezarki CNC (VMC): Oferują wszechstronność w obsłudze frezowania, wiercenia i gwintowania w jednej konfiguracji. Usprawnia to produkcję i integruje gwintowanie gazowe z większymi procesami produkcyjnymi.
  • Tokarki CNC (z aktywnym oprzyrządowaniem): Oprzyrządowanie pod napięciem zwiększa możliwości poza główną linię środkową przedmiotu obrabianego. Oznacza to formowanie gwintów na złączkach, bokach rur lub innych elementach toczonych poza osią.
  • Dedykowane maszyny do gwintowania: Zaprojektowane wyłącznie z myślą o szybkości gwintowania gazowego w dużych ilościach. Oferują one szybkie cykle, zautomatyzowane zmiany narzędzi i często koncentrują się na określonych rozmiarach gwintów lub typach obrabianych przedmiotów.

Poza maszyną: Podstawowe kwestie

  • Uchwyty do gwintowników: Wybierz pomiędzy standardowymi uchwytami z tuleją zaciskową typu ER do podstawowego mocowania lub szybkowymiennymi uchwytami gwintującymi do szybszej wymiany narzędzi. Rozważ opcje kompensacji niewspółosiowości oferowane przez niektóre uchwyty, aby poprawić jakość gwintu, szczególnie w mniej sztywnych konfiguracjach.
  • Możliwości maszyny: Nie wszystkie maszyny są sobie równe! Upewnij się, że zakres prędkości wrzeciona i kontrola prędkości posuwu są zgodne z materiałem rury, rozmiarem gwintownika i pożądanym kształtem gwintu.
  • Smarowanie jest kluczowe: Właściwe smarowanie i środki chłodzące mają kluczowe znaczenie. Skonsultuj się z inżynierami Baucor, aby uzyskać optymalną wydajność formowania gwintów i chronić swoją inwestycję w narzędzia i maszyny.

Jakie wsparcie projektowe i inżynieryjne zapewnia Baucor dla gwintowników gazowych?

Wybór odpowiedniego gwintownika gazowego jest kluczem do udanych instalacji i szczelnych połączeń, ale czasami potrzeba czegoś więcej niż samego narzędzia. Baucor, jako potencjalny dostawca wysokiej jakości gwintowników, może zaoferować kilka zasobów i wiedzę specjalistyczną, które pomogą w wyborze i optymalizacji procesów:

Potencjalne obszary wsparcia projektowego i inżynieryjnego

  • Szczegółowe specyfikacje: Standardy gwintów (NPT, NPTF, BSPT itp.), wymiary gwintowników, tolerancje i szczegóły chwytu.
  • Zalecane zastosowania: Odkryj idealne materiały rur, najlepsze rozmiary otworów i ograniczenia wynikające z konstrukcji gwintownika.
  • Wskazówki dotyczące smarowania: Poznaj optymalne środki smarne do konkretnych operacji w oparciu o materiał gwintownika, powłoki i materiał rury.
  • Pomoc w doborze materiałów: Wybierz odpowiedni gwintownik: Zespół Baucor może pomóc w wyborze optymalnego materiału gwintownika (HSS, kobalt HSS, PM HSS itp.). Uzyskaj poradę w oparciu o właściwości konkretnej rury (twardość, ciągliwość, ścieralność) i wymagania aplikacji, aby zmaksymalizować wydajność i żywotność gwintownika.
  • Wskazówki dotyczące standardów gwintów: Pewne poruszanie się po standardach: Podczas gdy gwintowanie gazowe wykorzystuje wspólne standardy, mogą istnieć różnice i subtelności. Upewnij się, że tworzysz prawidłowy kształt, głębokość i dopasowanie gwintu, szukając wsparcia ze strony Baucor. Jest to szczególnie pomocne w przypadku mniej powszechnych lub specjalistycznych wymagań.
  • Optymalizacja pod kątem konkretnego zastosowania: Skorzystaj z wiedzy Baucor: W przypadku złożonych zadań gwintowania, trudnych materiałów rurowych lub produkcji wielkoseryjnej, Baucor może zaoferować dogłębne konsultacje. Uzyskaj zalecenia ekspertów dotyczące powłok, prędkości gwintowania, prędkości posuwu, przygotowania otworów i idealnych strategii smarowania, aby uzyskać najlepsze wyniki.
  • Projektowanie gwintowników na zamówienie: Rozwiązania dla unikalnych potrzeb: Czy Twój projekt wymaga wysoce wyspecjalizowanego gwintownika spoza standardowego zakresu? Baucor posiada możliwości projektowania i produkcji niestandardowych gwintowników gazowych, które idealnie pasują do unikalnych specyfikacji gwintów lub współpracują ze szczególnie trudnymi materiałami rur.

SUPORTE DE ENGENHARIA INCOMPARÁVEL

A sua solução, a sua escala

Niezależnie od tego, czy potrzebujesz pojedynczego prototypu, czy produkcji na pełną skalę, inżynierowie BAUCOR są gotowi do współpracy z Tobą. Skontaktuj się z nami, aby omówić, w jaki sposób możemy urzeczywistnić Twoją koncepcję.

Rozwiązania dostosowane do potrzeb klientów BAUCOR

BAUCOR specjalizuje się w dostarczaniu unikalnych rozwiązań produkcyjnych i inżynieryjnych zaprojektowanych tak, aby spełnić konkretne potrzeby każdego klienta. Nasza wiedza specjalistyczna obejmuje szeroki zakres branż i zastosowań.

Jakie są wytyczne projektowe dla gwintowników gazowych?

W przeciwieństwie do standardowych gwintowników tnących, gwintowniki gazowe są zaprojektowane specjalnie do tworzenia stożkowych, szczelnych gwintów. Ich wyspecjalizowana konstrukcja opiera się na połączeniu standardów branżowych, wyborów producentów i uwarunkowań specyficznych dla zastosowań związanych z liniami gazowymi. Przyjrzyjmy się kluczowym elementom projektu:

Kluczowe kwestie projektowe

Normy i specyfikacje

  • Standardy gwintów (NPT, NPTF, BSPT itp.): Gwintowniki gazowe ściśle przestrzegają określonych norm, aby zapewnić kompatybilność ze standardowymi złączkami i rurami. Każdy standard ma nieco inne profile gwintu i kąty stożka.
  • Specyfikacje producenta: Każdy producent ma własne tolerancje, procedury kontroli jakości i różnice konstrukcyjne, które wpływają na wydajność gwintownika, żywotność narzędzia i przydatność do określonych scenariuszy.

Stożek: Jest to cecha definiująca!

  • Standardowy stożek: Większość gwintowników gazowych wykorzystuje stożek 3/4" na stopę, co oznacza, że średnica zmienia się o 3/4" na długości 12". Ten stożek umożliwia szczelne uszczelnienie podczas dokręcania złączek.
  • Wariacje: Specjalistyczne zastosowania mogą wymagać odmiany standardowego stożka, choć są one mniej powszechne.

Rowki: Chociaż nie służą do usuwania wiórów, rowki odgrywają pewną rolę:

  • Dostęp smaru: Rowki zapewniają kanały dla kluczowych środków smarnych i chłodzących, które docierają do strefy gwintowania.
  • Integralność gwintu: Kształt rowka może wpływać na tworzenie gładkiego, czystego gwintu.

Otwór prowadzący:

  • Krytyczny wymiar: Rozmiar otworu pilotującego jest absolutnie kluczowy dla prawidłowego formowania gwintu w zastosowaniach gazowych. Musi on zostać precyzyjnie obliczony w oparciu o konstrukcję gwintownika i właściwości materiału rury. Informacje te można znaleźć w karcie katalogowej gwintownika.
  • Wykończenie powierzchni: Gładki otwór pilotowy jest ważny dla zmniejszenia tarcia i zapewnienia czystego tworzenia gwintu.

Fazowanie

  • Warianty: Podobnie jak w przypadku gwintowników, producenci oferują różne rodzaje fazowania (stożkowe, wtykowe, denne itp.), z których każdy ma nieco inną charakterystykę początkową gwintu. Wybór odpowiedniej fazy zależy od materiału rury i pożądanego połączenia gwintowego.

Materiał

  • Stal szybkotnąca (HSS): Podstawa wielu gwintowników gazowych, oferująca równowagę między wytrzymałością, odpornością na zużycie, wytrzymałością na proces gwintowania i przystępną ceną.
  • Kobaltowa stal szybkotnąca (HSS-E): Gdy wytrzymałość i odporność na ciepło wymagają zwiększenia w przypadku twardszych materiałów rur lub wymagających zastosowań, HSS-E wkracza do akcji.
  • Stal szybkotnąca w proszku (PM HSS): "Mistrz" do bardzo trudnych zadań! PM HSS oferuje niezrównaną odporność na zużycie i wytrzymałość dla najbardziej wymagających materiałów rurowych i scenariuszy o dużej objętości.
  • Chwyt: Standaryzowany, aby pasował do popularnych uchwytów narzędziowych (np. tulei zaciskowych na maszynach lub kluczy do gwintowników).

Obróbka powierzchni (opcjonalnie)

  • Azotek tytanu (TiN): Klasyczna powłoka w kolorze złota zapewniająca odporność na zużycie i zmniejszone tarcie.
  • Inne powłoki: TiAlN (w przypadku pracy w wysokich temperaturach), CrN (w przypadku szczególnych problemów z korozją), wielowarstwowe powłoki zapewniające specjalistyczną wydajność.
